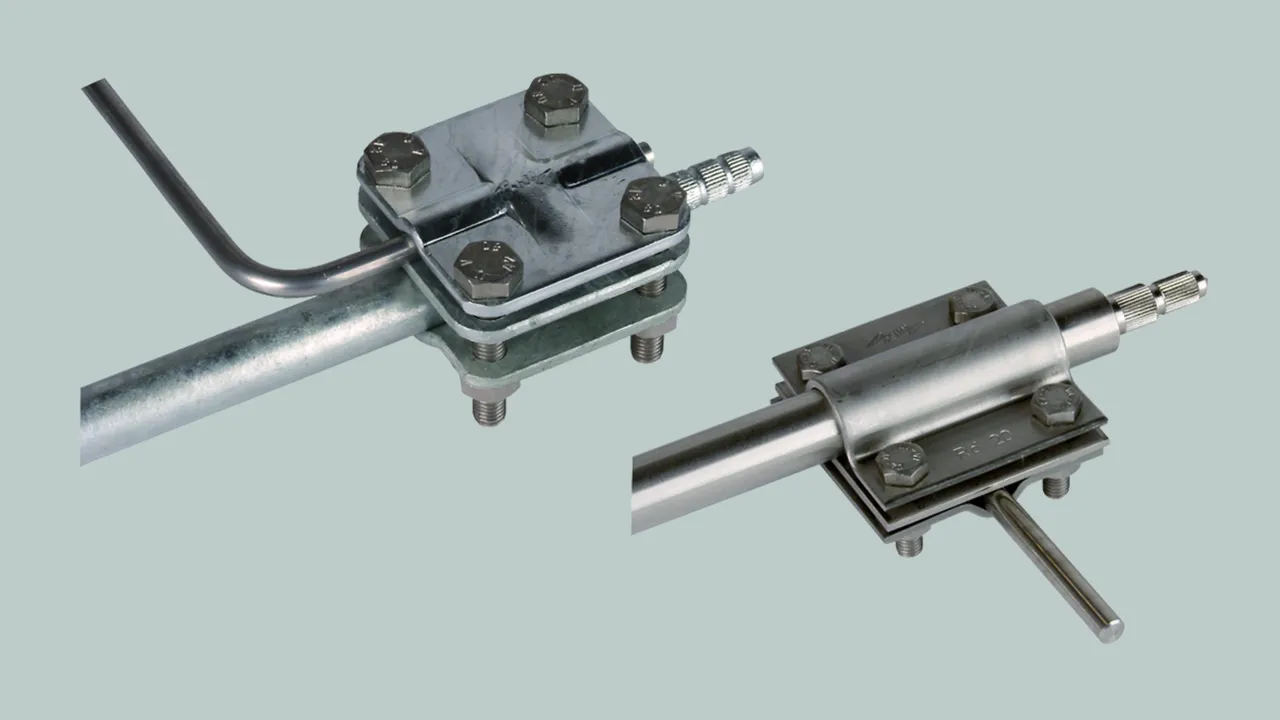

Bornas de conexión

Para la conexión en cruz y en paralelo de conductores redondos, pletinas o cables a tomas de tierra de profundidad.

Para tomas de tierra de profundidad Ø20-30 mm

1 Produkt

Art.-Nr. 610010 AK TE 20.30 8.12 FL40 STTZN

GTIN 4013364022010, Zolltarifnr. (EU): 85359000, Bruttogewicht: 786.00 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 610010.stp

      Sie müssen angemeldet sein um 610010.stp herunterzuladen.

      Login
    • 610010.igs

      Sie müssen angemeldet sein um 610010.igs herunterzuladen.

      Login
    • 610010.jt

      Sie müssen angemeldet sein um 610010.jt herunterzuladen.

      Login
    • 610010.dwg

      Sie müssen angemeldet sein um 610010.dwg herunterzuladen.

      Login
    • 610010m_D.dxf

      Sie müssen angemeldet sein um 610010m_D.dxf herunterzuladen.

      Login
Borna de conexión para las picas de tierra D 20-30mm St/TZn
Bornas de conexión para la conexión paralela
o en cruz de conductores redondos,
pletinas o cables de picas de tierra
Material: St/tZn
Margen de apriete Rd/pletina: 8-12,5 / -40 mm
Margen de apriete (flexible/cable): 50-95 mm2
Corriente de cortocircuito (AC 50 Hz / DC): 18 kA
Norma: EN 62561-1

Producto DEHN
Tipo: AK TE 20.30 8.12 FL40 STTZN
art. no.: 610010
o equivalente

Zertifikate



Technische Daten

Material St/tZn
Margen de apriete Rd/pletina 8-12,5 / -40 mm
Margen de apriete (flexible/cable) 50-95 mm2
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 18 kA
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Artikel 610010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 610010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para las picas de tierra Ø20-25 mm

Borne de conexión para la integración de conductos (por ejemplo, mástiles de antena) en la equipotencialidad contra el rayo mediante conductores rígidos/flexibles a picas de tierra.

1 Produkt

Art.-Nr. 540121 AK 8.10 AQ4 50 TE20 25 V4A

GTIN 4013364380660, Zolltarifnr. (EU): 85359000, Bruttogewicht: 147.00 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 540121.stp

      Sie müssen angemeldet sein um 540121.stp herunterzuladen.

      Login
    • 540121.igs

      Sie müssen angemeldet sein um 540121.igs herunterzuladen.

      Login
    • 540121.jt

      Sie müssen angemeldet sein um 540121.jt herunterzuladen.

      Login
    • 540121.dwg

      Sie müssen angemeldet sein um 540121.dwg herunterzuladen.

      Login
    • 540121m_D.dxf

      Sie müssen angemeldet sein um 540121m_D.dxf herunterzuladen.

      Login
Borna de conexión para las picas de tierra D 20-25 mm INOX (V4A)
Bornas de conexión para la conexión paralela o en cruz
de conductores redondos o cables de picas de tierra.
Material: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: EN 62561-1

Producto DEHN
Tipo: AK 8.10 AQ4 50 TE20 25 V4A
art. no.: 540121
o equivalente

Zertifikate



Technische Daten

Material INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Margen de apriete Rd 8-10 mm
Conexión (rígido/flexible) 4-50 mm2
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Artikel 540121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para las tomas de tierra de profundidad Ø20 mm

1 Produkt

Art.-Nr. 610020 AK TE 20 7.10 FL40 V4A

GTIN 4013364054110, Zolltarifnr. (EU): 85359000, Bruttogewicht: 446.00 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 610020.stp

      Sie müssen angemeldet sein um 610020.stp herunterzuladen.

      Login
    • 610020.igs

      Sie müssen angemeldet sein um 610020.igs herunterzuladen.

      Login
    • 610020.jt

      Sie müssen angemeldet sein um 610020.jt herunterzuladen.

      Login
    • 610020.dwg

      Sie müssen angemeldet sein um 610020.dwg herunterzuladen.

      Login
    • 610020m_D.dxf

      Sie müssen angemeldet sein um 610020m_D.dxf herunterzuladen.

      Login
Borna de conexión para las picas de tierra D 20 mm INOX (V4A)
Bornas de conexión para la conexión paralela o en cruz
de conductores redondos o cables de picas de tierra.
Material: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Margen de apriete Rd/pletina: 7-10 / -40 mm
Margen de apriete (flexible/cable): 25-120 mm2
Corriente de cortocircuito (AC 50 Hz / DC): 8 kA
Norma: EN 62561-1

Producto DEHN
Tipo: AK TE 20 7.10 FL40 V4A
art. no.: 610020
o equivalente

Zertifikate



Technische Daten

Material INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Margen de apriete Rd/pletina 7-10 / -40 mm
Margen de apriete (flexible/cable) 25-120 mm2
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8 kA
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Artikel 610020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 610020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
