Elementos de conexión de fase para líneas aéreas

Para poner a tierra cables de fase de líneas aéreas de uno o tres polos
Con tres pinzas de sujeción para enganchar los conductores de forma segura
Enganche sencillo gracias al resorte pretensado
Con protección antitorsión versión PK1 o PK2 y perno roscado largo con pasador
Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Details

Borna con perno largo y pértiga de toma de tierra con conector de embudo de aluminio.

lorem ipsum — Borna con perno largo y pértiga de toma de tierra con conector de embudo de aluminio.

Pieza de enganche con tornillo integrado

Terminales de cable a presión versión **PK2:**
Disponibles sin cavidad en el terminal de cable. Partes de conexión de otros fabricantes bajo consulta.

Pieza de enganche con tornillo con resorte pretensado

Terminales de cable a presión versión **PK1:**
Cavidad en el terminal de cable para protección antitorsión (versión estándar)

Pinza de enganche con tornillo, versión estándar

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Produkte

Art.-Nr. 784201 PSK 4 30 SQL

GTIN 4013364006591, Zolltarifnr. (EU): 85359000, Bruttogewicht: 880.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Artikel 784201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 784301 PSK 10 65 SQL

GTIN 4013364006553, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.70 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Artikel 784301 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784301 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

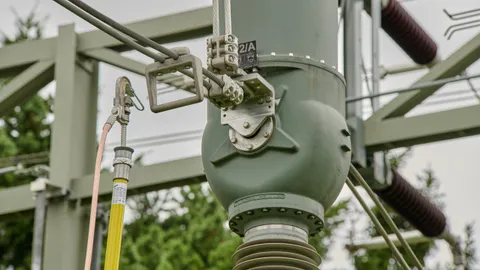

Pinza de enganche con tornillo con ayuda de sujeción

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Produkte

Art.-Nr. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.47 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Artikel 784401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.12 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Artikel 784501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza de enganche con tornillo con resorte pretensado

El equipo se engancha simplemente a través de la borna pretensada.

1 Produkt

Art.-Nr. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Zolltarifnr. (EU): 85359000, Bruttogewicht: 600.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Artikel 784480 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784480 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borna de enganche con tornillo con margen de apriete mayor

Idóneo especialmente para conductores Al y Al/St, tubos y puntos fijos de fase.

1 Produkt

Art.-Nr. 784085 PSK 10 85 SQL

GTIN 4013364018686, Zolltarifnr. (EU): 85359000, Bruttogewicht: 872.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Artikel 784085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Idónea especialmente para cables de conductores de Al y Al/St, tubos y puntos de anclaje de fase.

1 Produkt

Art.-Nr. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Zolltarifnr. (EU): 82055980, Bruttogewicht: 5.71 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento roscado, maneta en cruz	aleación Al
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm
Diámetro de la pértiga	43 mm

Artikel 769511 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769511 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borna de enganche con tornillo

Idónea especialmente para la utilización en inclinaciones.

1 Produkt

Art.-Nr. 784032 PSK 10 32 SQL

GTIN 4013364018679, Zolltarifnr. (EU): 85359000, Bruttogewicht: 969.40 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Artikel 784032 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784032 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borna de enganche con tornillo, con estribo de seguridad

Especialmente idónea para la utilización en inclinaciones.

1 Produkt

Art.-Nr. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.01 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material de la pieza de enganche	INOX

Artikel 784038 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784038 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Cubierta de cabezales esféricos rígidos

2 Produkte

Art.-Nr. 772314 KKH 20 SQL

GTIN 4013364080171, Zolltarifnr. (EU): 85359000, Bruttogewicht: 446.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Artikel 772314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772324 KKH 25 SQL

GTIN 4013364080188, Zolltarifnr. (EU): 85359000, Bruttogewicht: 719.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Artikel 772324 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772324 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza universal

2 Produkte

Art.-Nr. 773236 UK 25 SQL

GTIN 4013364114579, Zolltarifnr. (EU): 85359000, Bruttogewicht: 713.50 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Artikel 773236 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773236 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 773331 UK 30 SQL

GTIN 4013364069244, Zolltarifnr. (EU): 85359000, Bruttogewicht: 793.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Artikel 773331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elementos de conexión de fase para líneas aéreas

Details

Pinza de enganche con tornillo, versión estándar

Art.-Nr. 784201 PSK 4 30 SQL

Artikel 784201 wurde zum Merkzettel hinzugefügt.

Artikel 784201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 784301 PSK 10 65 SQL

Artikel 784301 wurde zum Merkzettel hinzugefügt.

Artikel 784301 wurde zum Warenkorb hinzugefügt.

Pinza de enganche con tornillo con ayuda de sujeción

Art.-Nr. 784401 PSK 4 30 SQL EH

Artikel 784401 wurde zum Merkzettel hinzugefügt.

Artikel 784401 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 784501 PSK 10 65 SQL EH

Artikel 784501 wurde zum Merkzettel hinzugefügt.

Artikel 784501 wurde zum Warenkorb hinzugefügt.

Pinza de enganche con tornillo con resorte pretensado

Art.-Nr. 784480 PSK FV 4 30 SQL

Artikel 784480 wurde zum Merkzettel hinzugefügt.

Artikel 784480 wurde zum Warenkorb hinzugefügt.

Borna de enganche con tornillo con margen de apriete mayor

Art.-Nr. 784085 PSK 10 85 SQL

Artikel 784085 wurde zum Merkzettel hinzugefügt.

Artikel 784085 wurde zum Warenkorb hinzugefügt.

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Art.-Nr. 769511 ESTC PSK 5000 SN7249

Sie müssen angemeldet sein um 769511m_D.dxf herunterzuladen.

Artikel 769511 wurde zum Merkzettel hinzugefügt.

Artikel 769511 wurde zum Warenkorb hinzugefügt.

Borna de enganche con tornillo

Art.-Nr. 784032 PSK 10 32 SQL

Sie müssen angemeldet sein um 784032.stp herunterzuladen.

Sie müssen angemeldet sein um 784032.igs herunterzuladen.

Sie müssen angemeldet sein um 784032.dwg herunterzuladen.

Sie müssen angemeldet sein um 784032.jt herunterzuladen.

Sie müssen angemeldet sein um 784032m_D.dxf herunterzuladen.

Artikel 784032 wurde zum Merkzettel hinzugefügt.

Artikel 784032 wurde zum Warenkorb hinzugefügt.

Borna de enganche con tornillo, con estribo de seguridad

Art.-Nr. 784038 PSK 10 32 SQL SB

Artikel 784038 wurde zum Merkzettel hinzugefügt.

Artikel 784038 wurde zum Warenkorb hinzugefügt.

Cubierta de cabezales esféricos rígidos

Art.-Nr. 772314 KKH 20 SQL

Artikel 772314 wurde zum Merkzettel hinzugefügt.

Artikel 772314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772324 KKH 25 SQL

Artikel 772324 wurde zum Merkzettel hinzugefügt.

Artikel 772324 wurde zum Warenkorb hinzugefügt.

Pinza universal

Art.-Nr. 773236 UK 25 SQL

Artikel 773236 wurde zum Merkzettel hinzugefügt.

Artikel 773236 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 773331 UK 30 SQL

Artikel 773331 wurde zum Merkzettel hinzugefügt.

Artikel 773331 wurde zum Warenkorb hinzugefügt.
