Terminales

Para atornillar en puntos fijos de toma de tierra, para la conexión por ej. de una barra de compensación de potencial o para conexión de piezas de construcción (por ej. soporte de acero o similares) mediante sujeción con tornillos.

Versión simple

Para utilización universal en conexiones M10 y M12 al punto fijo de toma de tierra.
Para conexión Rd por ej. con conector KS borna-tornillo (Art Nº 301 019) o para conexión de pletina con tornillos y tuercas M10 o M12.

1 Produkt

Art.-Nr. 390499 ES ZF 2XB18 V2A

GTIN 4013364127517, Zolltarifnr. (EU): 85359000, Bruttogewicht: 58.20 g, VPE: 50.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 390499.stp

      Sie müssen angemeldet sein um 390499.stp herunterzuladen.

      Login
    • 390499.igs

      Sie müssen angemeldet sein um 390499.igs herunterzuladen.

      Login
    • 390499.jt

      Sie müssen angemeldet sein um 390499.jt herunterzuladen.

      Login
    • 390499.dwg

      Sie müssen angemeldet sein um 390499.dwg herunterzuladen.

      Login
    • 390499m_D.dxf

      Sie müssen angemeldet sein um 390499m_D.dxf herunterzuladen.

      Login

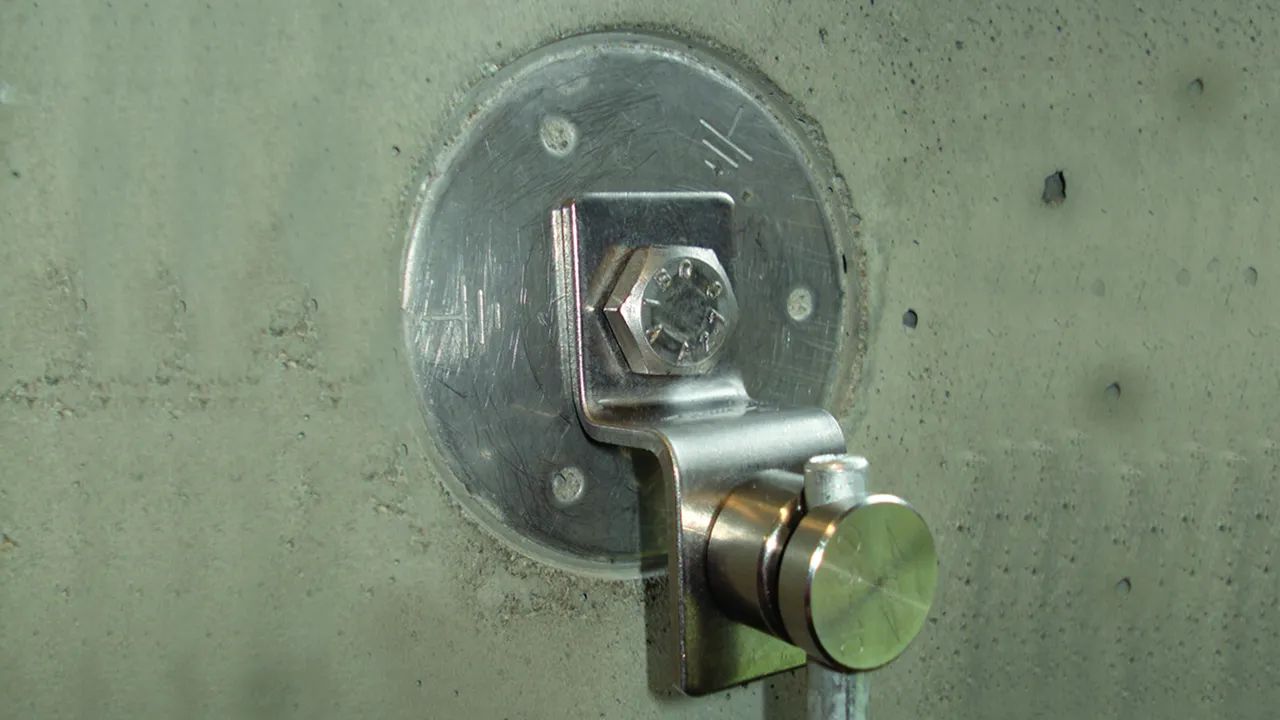

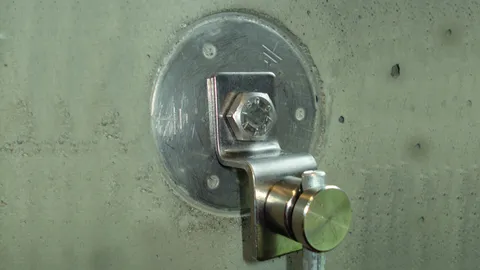

Diseño de elemento terminal sencillo en INOX
Elementos terminales
Para atornillar al punto fijo de toma de tierra
Para la conexión de, por ejemplo, una barra de compensación de potencial
Para utilización universal en conexiones M10 y M12
Para conexión en redondo, por ejemplo, con conector KS (ref. 301 019)
O para conexión a pletina con tornillos y tuercas M10
Material : INOX
Taladro Ø: 10,5 / 12,5 mm

Producto DEHN
Tipo: ES ZF 2XB18 V2A
art. no.: 390499
o equivalente
