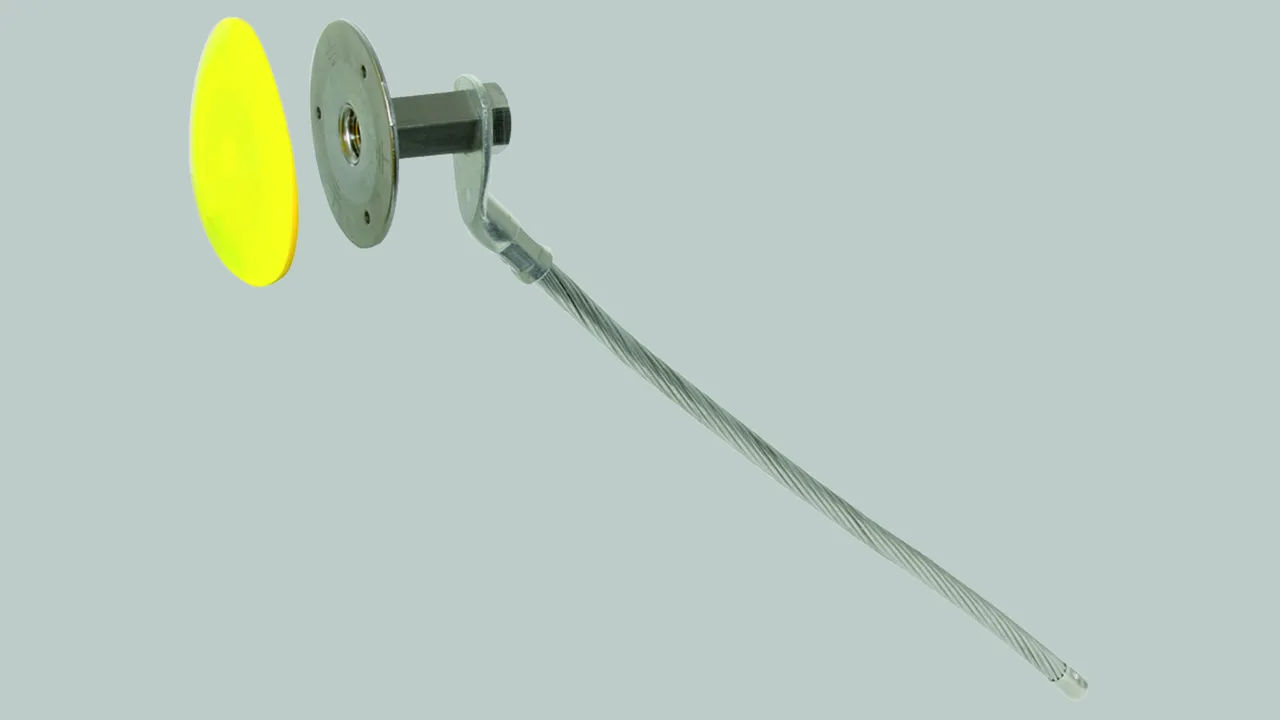

Punto fijo de toma de tierra M16
:quality(98)/www.dehn.at/store/f/57559068/HDVORSCHAU/478027_16-9.jpg)
:quality(98)/www.dehn.at/store/f/57559068/HDVORSCHAU/478027_16-9.jpg)
Con rosca de conexión M16 para cargas de corriente mayores (50 Hz), por ej. para la conexión de la compensación de potencial en anillos de tierra a la instalación de tierra de instalaciones con corriente de alta intensidad con tensiones alternas nominales mayores de 1 kV (toma de tierra del transformador).
El cable de conexión puede ser conectado por ej. con una cruceta (Art Nº 318 207/318 209) a los demás componentes de la instalación de tierra o con bornas a la armadura.
Para el montaje en el encofrado, con cubierta enchufable en material plástico (amarillo) y junta alrededor de la rosca de conexión.
El cable de conexión puede ser conectado por ej. con una cruceta (Art Nº 318 207/318 209) a los demás componentes de la instalación de tierra o con bornas a la armadura.
Para el montaje en el encofrado, con cubierta enchufable en material plástico (amarillo) y junta alrededor de la rosca de conexión.
Art.-Nr. 478027 EFP M16 V4A SL400
GTIN 4013364125995, Zolltarifnr. (EU): 85359000, Bruttogewicht: 603.40 g, VPE: 10.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57559080/HDVORSCHAU/478027.jpg)
:quality(98)/www.dehn.at/store/f/57559080/HDVORSCHAU/478027.jpg)
:quality(98)/www.dehn.at/store/f/57559081/HDVORSCHAU/478027m_D.jpg)
:quality(98)/www.dehn.at/store/f/57559081/HDVORSCHAU/478027m_D.jpg)
Technische Daten
| Rosca de conexión | M16 |
| Material de la placa | INOX (V4A) |
| Material número | 1.4571 / 1.4404 / 1.4401 |
| Material del cable | Cu /gal Sn |
| Sección del cable de conexión | 70 mm² |
| Longitud del cable de conexión | 400 mm |
| Diámetro Ø del cable de conexión | 10,5 mm |
| Placa de conexión Ø | 80 mm |
| Norma | EN 62561-1 |
| Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 150 °C) | 9,1 kA |
