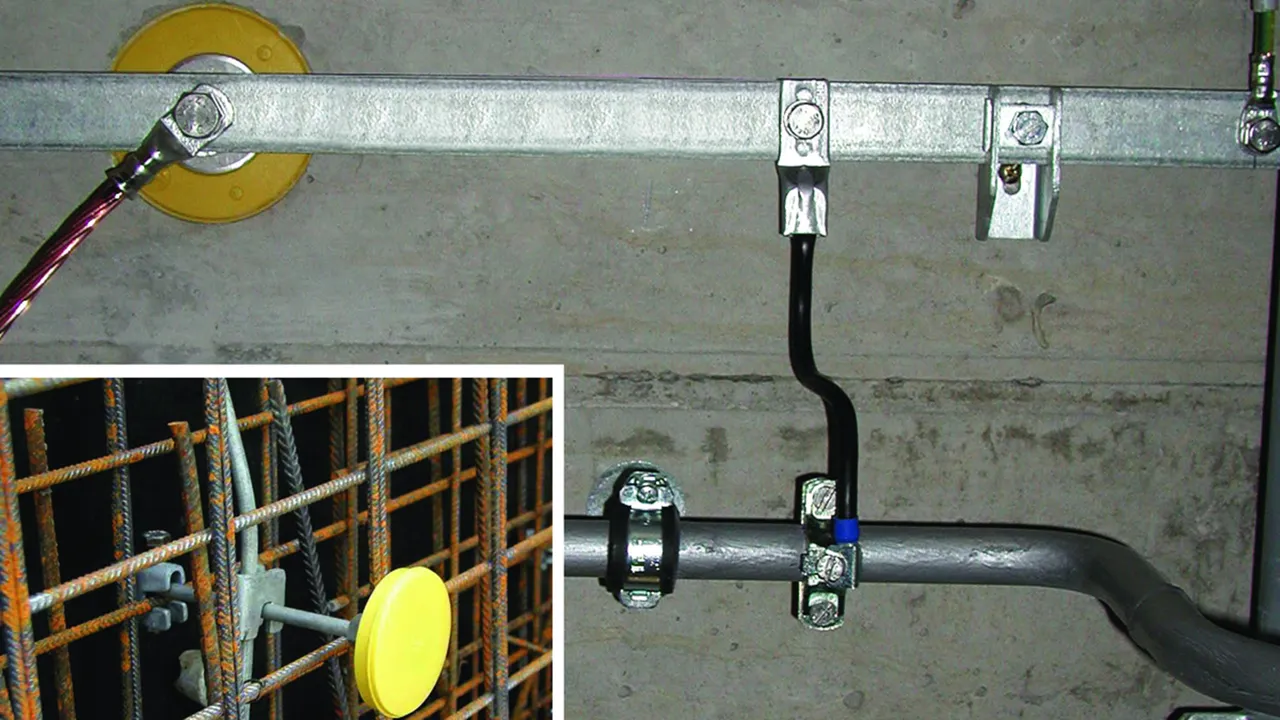

Puntos fijos de toma de tierra

Para montaje en hormigón como conexión anticorrosiva a la instalación de tierra, para la compensación de potencial de protección y / o de función del electrodo de dispersión, por ej. en la armadura de edificios.
Respetar las siguientes longitudes mínimas del los tornillos en la rosca doble M10 y M12:
35 mm en M10 (longitud de rosca 40 mm)
15 mm en M12 (longitud de rosca 20 mm)

– Posibilidades de conexión al eje de conexión con cruceta por ej. Art Nº 319 201 o borna de conexión por ej. Art Nº 308 025 para la armadura
– Posibilidades de conexión para barra de compensación de potencial por ej. terminales Art Nº 390 499
– Posibilidades de conexión para pletinas a la placa de conexión (en la parte delantera) o por ej. sin eje de conexión Art Nº 478 141 o 478 129
– Eje de conexión atornillado o prensado
– Cubierta en material plástico (amarillo) enchufable y aislada con anillo circular probado contra presión (presión de prueba 0,5 bar)

Tipo M

Con eje de conexión (l = 180 mm, Ø10 mm).

2 Produkte

Art.-Nr. 478011 EFPM M10 12 V4A L230 STTZN

GTIN 4013364033054, Zolltarifnr. (EU): 85359000, Bruttogewicht: 312.50 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 478011.stp

      Sie müssen angemeldet sein um 478011.stp herunterzuladen.

      Login
    • 478011.igs

      Sie müssen angemeldet sein um 478011.igs herunterzuladen.

      Login
    • 478011.jt

      Sie müssen angemeldet sein um 478011.jt herunterzuladen.

      Login
    • 478011.dwg

      Sie müssen angemeldet sein um 478011.dwg herunterzuladen.

      Login
    • 478011m_E.dxf

      Sie müssen angemeldet sein um 478011m_E.dxf herunterzuladen.

      Login

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 6,5 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L230 STTZN
art. no.: 478011
o equivalente

Zertifikate



Technische Daten

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje St/tZn
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Norma EN 62561-1

Artikel 478011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 478019 EFPM M10 12 V4A L230 V2A

GTIN 4013364072107, Zolltarifnr. (EU): 85359000, Bruttogewicht: 310.10 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 478019.stp

      Sie müssen angemeldet sein um 478019.stp herunterzuladen.

      Login
    • 478019.igs

      Sie müssen angemeldet sein um 478019.igs herunterzuladen.

      Login
    • 478019.jt

      Sie müssen angemeldet sein um 478019.jt herunterzuladen.

      Login
    • 478019.dwg

      Sie müssen angemeldet sein um 478019.dwg herunterzuladen.

      Login
    • 478011m_E.dxf

      Sie müssen angemeldet sein um 478011m_E.dxf herunterzuladen.

      Login

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: INOX
Corriente de cortocircuito (AC 50 Hz / DC): 3,9 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L230 V2A
art. no.: 478019
o equivalente

Zertifikate



Technische Daten

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje INOX
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,9 kA
Norma EN 62561-1

Artikel 478019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tipo M sin eje de conexión

1 Produkt

Art.-Nr. 478012 EFPM M10 12 V4A

GTIN 4013364069183, Zolltarifnr. (EU): 85359000, Bruttogewicht: 192.00 g, VPE: 20.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 478012.stp

      Sie müssen angemeldet sein um 478012.stp herunterzuladen.

      Login
    • 478012.igs

      Sie müssen angemeldet sein um 478012.igs herunterzuladen.

      Login
    • 478012.jt

      Sie müssen angemeldet sein um 478012.jt herunterzuladen.

      Login
    • 478012.dwg

      Sie müssen angemeldet sein um 478012.dwg herunterzuladen.

      Login
    • 478012m_E.dxf

      Sie müssen angemeldet sein um 478012m_E.dxf herunterzuladen.

      Login

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Corriente de cortocircuito (AC 50 Hz / DC): 9,3 kA (con terminal de cable en cobre)
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A
art. no.: 478012
o equivalente



Technische Daten

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA (con terminal de cable en cobre)
Norma EN 62561-1

Artikel 478012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tipo M prensado

Con eje de conexión (l = 180 mm, Ø10 mm).

2 Produkte

Art.-Nr. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN 4013364105157, Zolltarifnr. (EU): 85359000, Bruttogewicht: 318.90 g, VPE: 25.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 478041.stp

      Sie müssen angemeldet sein um 478041.stp herunterzuladen.

      Login
    • 478041.igs

      Sie müssen angemeldet sein um 478041.igs herunterzuladen.

      Login
    • 478041.jt

      Sie müssen angemeldet sein um 478041.jt herunterzuladen.

      Login
    • 478041.dwg

      Sie müssen angemeldet sein um 478041.dwg herunterzuladen.

      Login
    • 478041m_E.dxf

      Sie müssen angemeldet sein um 478041m_E.dxf herunterzuladen.

      Login

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 3,7 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L245 VP STTZN
art. no.: 478041
o equivalente

Zertifikate



Technische Daten

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje St/tZn
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Norma EN 62561-1
Art Nº 478 049 con certificación UL.

Artikel 478041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN 4013364105164, Zolltarifnr. (EU): 85359000, Bruttogewicht: 318.10 g, VPE: 25.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 478041.stp

      Sie müssen angemeldet sein um 478041.stp herunterzuladen.

      Login
    • 478041.igs

      Sie müssen angemeldet sein um 478041.igs herunterzuladen.

      Login
    • 478041.jt

      Sie müssen angemeldet sein um 478041.jt herunterzuladen.

      Login
    • 478041.dwg

      Sie müssen angemeldet sein um 478041.dwg herunterzuladen.

      Login
    • 478041m_E.dxf

      Sie müssen angemeldet sein um 478041m_E.dxf herunterzuladen.

      Login

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: INOX
Corriente de cortocircuito (AC 50 Hz / DC): 3,3 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L245 VP V2A
art. no.: 478049
o equivalente

Zertifikate



Technische Daten

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje INOX
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
Norma EN 62561-1
Art Nº 478 049 con certificación UL.

Artikel 478049 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478049 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tipo M con arandela de estanqueidad adicional

Para evitar la penetración de agua a través del eje en la pared (probado con aire comprimido a 5 bares según EN 62561-5 y con agua a una presión de 1 bar). Idóneo para hormigón impermeable al agua.

1 Produkt

Art.-Nr. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN 4013364124448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 370.00 g, VPE: 10.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 478051.stp

      Sie müssen angemeldet sein um 478051.stp herunterzuladen.

      Login
    • 478051.igs

      Sie müssen angemeldet sein um 478051.igs herunterzuladen.

      Login
    • 478051.jt

      Sie müssen angemeldet sein um 478051.jt herunterzuladen.

      Login
    • 478051.dwg

      Sie müssen angemeldet sein um 478051.dwg herunterzuladen.

      Login
    • 478051m_E.dxf

      Sie müssen angemeldet sein um 478051m_E.dxf herunterzuladen.

      Login

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 3,7 kA
Material de la arandela de estanqueidad: PVC
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A WS L245 VP STTZN
art. no.: 478051
o equivalente

Zertifikate



Technische Daten

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje St/tZn
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Material de la arandela de estanqueidad PVC
Norma EN 62561-1

Artikel 478051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tipo M con borna MV de conexión multifunción

Para conductores redondos 8-10 mm, construcción que necesita de poco espacio en el encofrado.

1 Produkt

Art.-Nr. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN 4013364118140, Zolltarifnr. (EU): 85359000, Bruttogewicht: 286.40 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 478112.stp

      Sie müssen angemeldet sein um 478112.stp herunterzuladen.

      Login
    • 478112.igs

      Sie müssen angemeldet sein um 478112.igs herunterzuladen.

      Login
    • 478112.jt

      Sie müssen angemeldet sein um 478112.jt herunterzuladen.

      Login
    • 478112.dwg

      Sie müssen angemeldet sein um 478112.dwg herunterzuladen.

      Login
    • 478112m_E.dxf

      Sie müssen angemeldet sein um 478112m_E.dxf herunterzuladen.

      Login

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material de la borna MV: St/tZn
Margen de apriete de borna redondo/redondo: 8-10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 9,3 kA
Versión: con junta tórica y borna MV
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A MVK8.10 STTZN
art. no.: 478112
o equivalente

Zertifikate



Technische Daten

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material de la borna MV St/tZn
Margen de apriete de borna redondo/redondo 8-10 mm
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA
Versión con junta tórica y borna MV
Norma EN 62561-1

Artikel 478112 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478112 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tipo K

Con arandela de plástico y eje de conexión (I = 180 mm, Ø10 mm).

1 Produkt

Art.-Nr. 478200 EFPK M10 12 V4A L230 STTZN

GTIN 4013364035652, Zolltarifnr. (EU): 85359000, Bruttogewicht: 278.20 g, VPE: 25.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 478200.stp

      Sie müssen angemeldet sein um 478200.stp herunterzuladen.

      Login
    • 478200.igs

      Sie müssen angemeldet sein um 478200.igs herunterzuladen.

      Login
    • 478200.jt

      Sie müssen angemeldet sein um 478200.jt herunterzuladen.

      Login
    • 478200.dwg

      Sie müssen angemeldet sein um 478200.dwg herunterzuladen.

      Login
    • 478200m_E.dxf

      Sie müssen angemeldet sein um 478200m_E.dxf herunterzuladen.

      Login

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 6,5 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPK M10 12 V4A L230 STTZN
art. no.: 478200
o equivalente

Zertifikate



Technische Daten

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje St/tZn
Placa de conexión Ø 46 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Norma EN 62561-1

Artikel 478200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
