DEHNguard modular E (Y)PV SCI 1500

  • Unidad modular completa y precableada para instalaciones fotovoltaicas, hasta 1500 V, compuesta por los elementos de base y los módulos de protección enchufable
  • Dispositivo combinado de separación y de cortocircuito con separación eléctrica segura integrada en el módulo de protección (tecnología patentada SCI)
  • Nueva versión para sistemas fotovoltaicos hasta 1500 V
  • Probado según EN 50539-11
  • Utilizable en todos los sistemas PV según IEC 60364-7-712

Details

Dispositivo de desconexión en 3 etapas (tecnología SCI patentada).
lorem ipsum

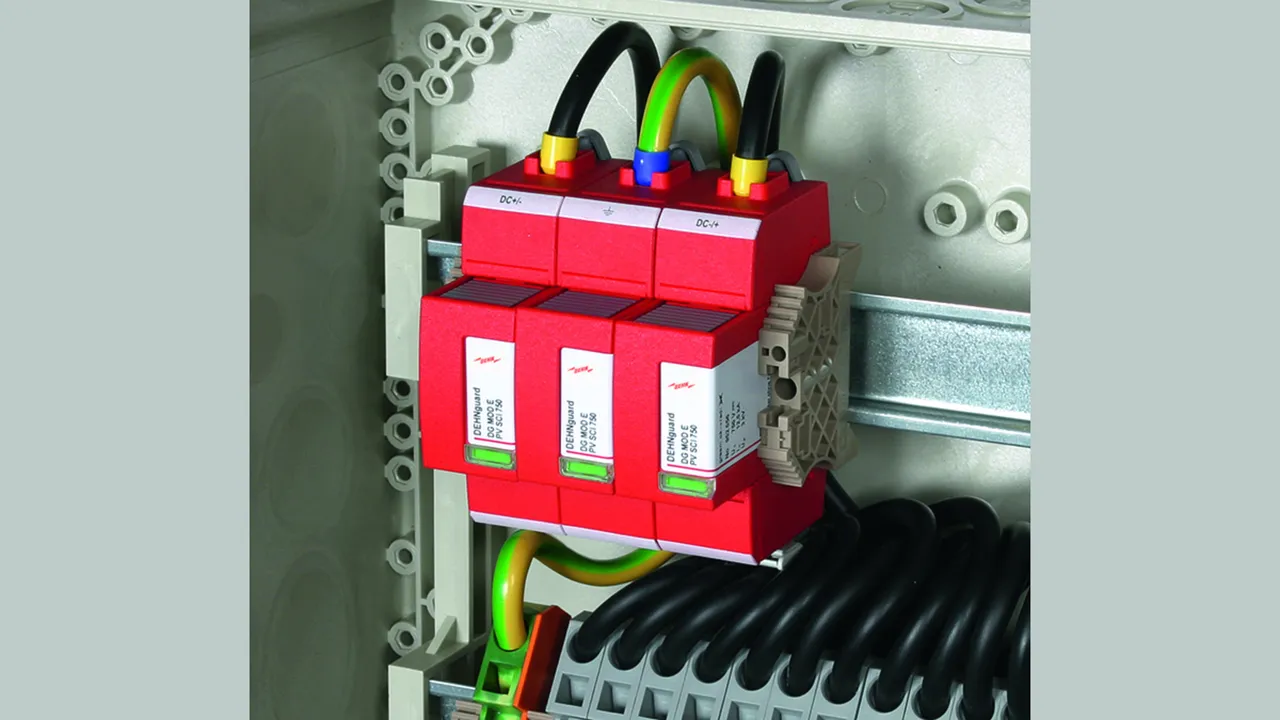

DEHNguard ME YPV SCI 1500 (FM)

Descargador de sobretensiones modular multipolo para instalaciones FV, con dispositivo de conmutación DC de 3 etapas.

2 Produkte

Art.-Nr. 952520 DG ME YPV SCI 1500

GTIN 4013364149069, Zolltarifnr. (EU): 85354000, Bruttogewicht: 535.70 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 952520.stp

      Sie müssen angemeldet sein um 952520.stp herunterzuladen.

      Login
    • 952520.igs

      Sie müssen angemeldet sein um 952520.igs herunterzuladen.

      Login
    • 952520.jt

      Sie müssen angemeldet sein um 952520.jt herunterzuladen.

      Login
    • 952520.dwg

      Sie müssen angemeldet sein um 952520.dwg herunterzuladen.

      Login
    • 952520m_E.dxf

      Sie müssen angemeldet sein um 952520m_E.dxf herunterzuladen.

      Login
    • DEHN.952520.wspak

      Sie müssen angemeldet sein um DEHN.952520.wspak herunterzuladen.

      Login
    • DEHN.952520.edz

      Sie müssen angemeldet sein um DEHN.952520.edz herunterzuladen.

      Login
Descargador de sobretensiones modular DEHNguard ME YPV SCI 1500
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 1500 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 4,5 móds.
Indicación de fallo
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 1500 V DC
Corriente de choque de rayo total: 25 kA
Nivel de protección: <= 6 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG ME YPV SCI 1500
art. no.: 952520
o equivalente

Zertifikate



SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Max. tensión PV (UCPV ) 1500 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente total de descarga (8/20 µs) (Itotal ) 25 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 12.5 kA
Nivel de protección (UP ) ≤ 6 kV
Certificaciones KEMA, UL

Artikel 952520 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952520 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952525 DG ME YPV SCI1500 FM

GTIN 4013364149076, Zolltarifnr. (EU): 85354000, Bruttogewicht: 556.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 952525.stp

      Sie müssen angemeldet sein um 952525.stp herunterzuladen.

      Login
    • 952525.igs

      Sie müssen angemeldet sein um 952525.igs herunterzuladen.

      Login
    • 952525.jt

      Sie müssen angemeldet sein um 952525.jt herunterzuladen.

      Login
    • 952525.dwg

      Sie müssen angemeldet sein um 952525.dwg herunterzuladen.

      Login
    • 952525m_E.dxf

      Sie müssen angemeldet sein um 952525m_E.dxf herunterzuladen.

      Login
    • DEHN.952525.wspak

      Sie müssen angemeldet sein um DEHN.952525.wspak herunterzuladen.

      Login
    • DEHN.952525.edz

      Sie müssen angemeldet sein um DEHN.952525.edz herunterzuladen.

      Login
Descargador de sobretensiones modular DEHNguard ME YPV SCI 1500 FM
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 1500 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 4,5 móds.
Indicación de fallo con contacto de señalización a distancia
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica:<= 1500 V DC
Corriente de choque de rayo total: 25 kA
Nivel de protección: <= 6 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG ME YPV SCI1500 FM
art. no.: 952525
o equivalente

Zertifikate



SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Max. tensión PV (UCPV ) 1500 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente total de descarga (8/20 µs) (Itotal ) 25 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 12.5 kA
Nivel de protección (UP ) ≤ 6 kV
Certificaciones KEMA, UL
Contacto FM / Forma de los contactos contacto conmutado
