Art.-Nr. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Zolltarifnr. (EU): 85359000, Bruttogewicht: 23.90 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

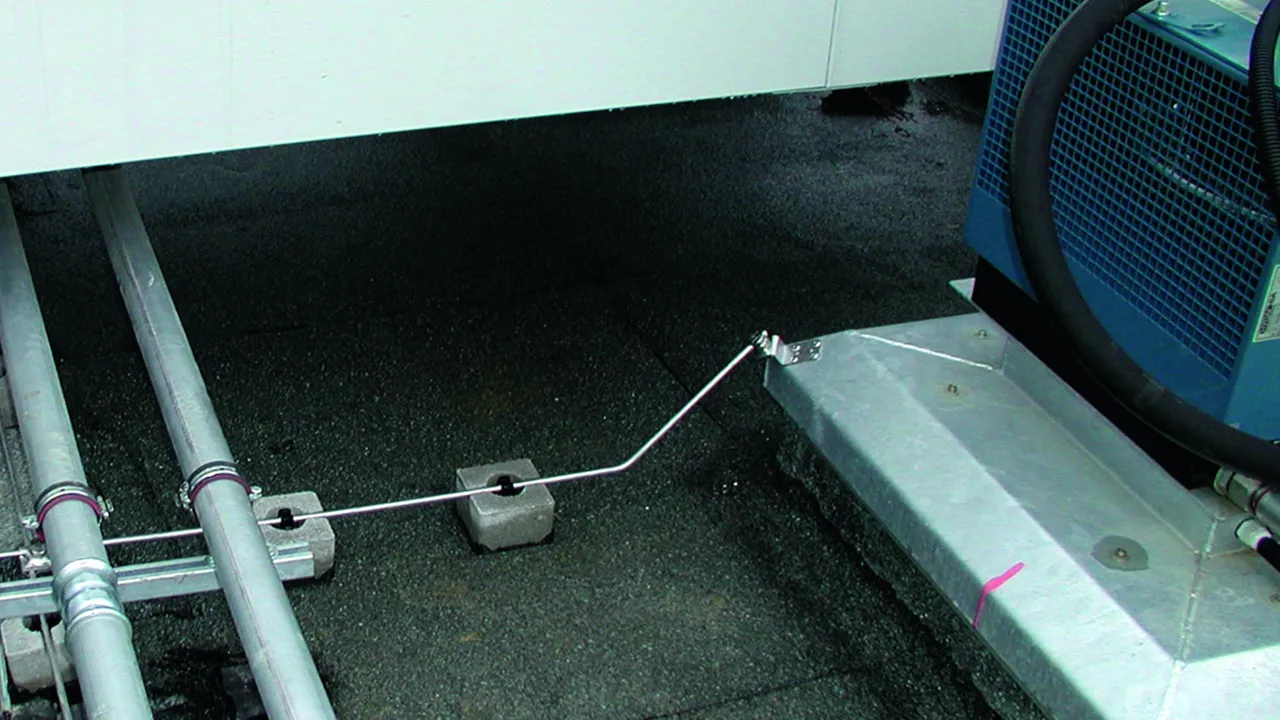

Brida de conexión con orificio cuadrado Al
Bridas de conexión
para conectar con revestimientos metálicos
a través de remaches de ciego o tornillos
con hueco 11x11 mm (p.ej. para conectores borna-tornillo),
conexión longitudinal y transversal
Material de la brida: Al
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 AL
art. no.: 377005
o equivalente

Zertifikate

Technische Daten

Material de la brida	Al
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Al
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Conexión	longitudinal / transversal
Conexión con	orificio cuadrado 11x11 mm (conector KS borma-tornillo)
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377005 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377005 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Zolltarifnr. (EU): 85359000, Bruttogewicht: 51.20 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Brida de conexión con orificio cuadrado Cu
Bridas de conexión
para conectar con revestimientos metálicos
a través de remaches de ciego o tornillos
con hueco 11x11 mm (p.ej. para conectores borna-tornillo),
conexión longitudinal y transversal
Material de la brida: Cu
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 CU
art. no.: 377017
o equivalente

Zertifikate

Technische Daten

Material de la brida	Cu
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Cu
Espesor del material (t1)	2 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Conexión	longitudinal / transversal
Conexión con	orificio cuadrado 11x11 mm (conector KS borma-tornillo)
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377017 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377017 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Zolltarifnr. (EU): 85359000, Bruttogewicht: 54.10 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Brida de conexión con orificio cuadrado INOX
Bridas de conexión
para conectar con revestimientos metálicos
a través de remaches de ciego o tornillos
con hueco 11x11 mm (p.ej. para conectores borna-tornillo),
conexión longitudinal y transversal
Material de la brida: NIRO
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 V2A
art. no.: 377009
o equivalente

Zertifikate

Technische Daten

Material de la brida	NIRO
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	NIRO
Espesor del material (t1)	2,5 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Conexión	longitudinal / transversal
Conexión con	orificio cuadrado 11x11 mm (conector KS borma-tornillo)
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Zolltarifnr. (EU): 85359000, Bruttogewicht: 76.00 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material de la brida: Al
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete: St/tZn
Tornillo: M10 x 30 mm
Margen de apriete Rd: 6-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
art. no.: 377100
o equivalente

Zertifikate

Technische Daten

Material de la brida	Al
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete	St/tZn
Margen de apriete Rd	6-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Al
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete	St/tZn
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	INOX
Conexión	longitudinal / transversal
Conexión con	caballete de sujeción
Margen de apriete Rd	6-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Zolltarifnr. (EU): 85359000, Bruttogewicht: 72.40 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material de la brida: Al
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble: Al
Tornillo: M10 x 30 mm
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 AL
art. no.: 377200
o equivalente

Zertifikate

Technische Daten

Material de la brida	Al
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble	Al
Margen de apriete Rd	8-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Al
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete doble	Al
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	INOX
Conexión	longitudinal / transversal
Conexión con	caballete doble
Margen de apriete Rd	8-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, Zolltarifnr. (EU): 85359000, Bruttogewicht: 117.50 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Brida de conexión con caballete de sujeción doble de St/tZn
Bridas de conexión para conexión de revestimientos
metálicos a través de remaches
ciegos o tornillos
Con caballete de sujeción doble para conductor redondo de 8-10 mm
Material de la brida: St/tZn
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble: St/tZn
Tornillo: M10 x 30 mm
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
art. no.: 377201
o equivalente

Zertifikate

Technische Daten

Material de la brida	St/tZn
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble	St/tZn
Margen de apriete Rd	8-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	St/tZn
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete doble	St/tZn
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	St/tZn
Conexión	longitudinal / transversal
Conexión con	caballete doble
Margen de apriete Rd	8-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, Zolltarifnr. (EU): 85359000, Bruttogewicht: 111.65 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Brida de conexión con caballete de sujeción doble de INOX
Bridas de conexión para conexión de revestimientos
metálicos a través de remaches
ciegos o tornillos
Con caballete de sujeción doble para conductor redondo de 8-10 mm
Material de la brida: INOX
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble: INOX
Tornillo: M10 x 30 mm
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
art. no.: 377209
o equivalente

Zertifikate

Technische Daten

Material de la brida	INOX
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble	INOX
Margen de apriete Rd	8-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	INOX
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete doble	INOX
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	INOX
Conexión	longitudinal / transversal
Conexión con	caballete doble
Margen de apriete Rd	8-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

Bridas de conexión

Con orificio cuadrado

Art.-Nr. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Artikel 377005 wurde zum Merkzettel hinzugefügt.

Artikel 377005 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Artikel 377017 wurde zum Merkzettel hinzugefügt.

Artikel 377017 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Artikel 377009 wurde zum Merkzettel hinzugefügt.

Artikel 377009 wurde zum Warenkorb hinzugefügt.

Con caballete de sujeción

Art.-Nr. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Artikel 377100 wurde zum Merkzettel hinzugefügt.

Artikel 377100 wurde zum Warenkorb hinzugefügt.

Con caballete doble

Art.-Nr. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Artikel 377200 wurde zum Merkzettel hinzugefügt.

Artikel 377200 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Artikel 377201 wurde zum Merkzettel hinzugefügt.

Artikel 377201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Artikel 377209 wurde zum Merkzettel hinzugefügt.

Artikel 377209 wurde zum Warenkorb hinzugefügt.

Bridas de conexión

Con orificio cuadrado

Art.-Nr. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Sie müssen angemeldet sein um 377005.stp herunterzuladen.

Sie müssen angemeldet sein um 377005.igs herunterzuladen.

Sie müssen angemeldet sein um 377005.jt herunterzuladen.

Sie müssen angemeldet sein um 377005.dwg herunterzuladen.

Sie müssen angemeldet sein um 377005_377009_377017m_D_Variante.dxf herunterzuladen.

Artikel 377005 wurde zum Merkzettel hinzugefügt.

Artikel 377005 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Sie müssen angemeldet sein um 377017.stp herunterzuladen.

Sie müssen angemeldet sein um 377017.igs herunterzuladen.

Sie müssen angemeldet sein um 377017.jt herunterzuladen.

Sie müssen angemeldet sein um 377017.dwg herunterzuladen.

Sie müssen angemeldet sein um 377005_377009_377017m_D_Variante.dxf herunterzuladen.

Artikel 377017 wurde zum Merkzettel hinzugefügt.

Artikel 377017 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Sie müssen angemeldet sein um 377009.stp herunterzuladen.

Sie müssen angemeldet sein um 377009.igs herunterzuladen.

Sie müssen angemeldet sein um 377009.jt herunterzuladen.

Sie müssen angemeldet sein um 377009.dwg herunterzuladen.

Sie müssen angemeldet sein um 377005_377009_377017m_D_Variante.dxf herunterzuladen.

Artikel 377009 wurde zum Merkzettel hinzugefügt.

Artikel 377009 wurde zum Warenkorb hinzugefügt.

Con caballete de sujeción

Art.-Nr. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Sie müssen angemeldet sein um 377100_377109_377117.stp herunterzuladen.

Sie müssen angemeldet sein um 377100_377109_377117.igs herunterzuladen.

Sie müssen angemeldet sein um 377100_377109_377117.jt herunterzuladen.

Sie müssen angemeldet sein um 377100_377109_377117.dwg herunterzuladen.

Sie müssen angemeldet sein um 377100_377109_377117m_D.dxf herunterzuladen.

Artikel 377100 wurde zum Merkzettel hinzugefügt.

Artikel 377100 wurde zum Warenkorb hinzugefügt.

Con caballete doble

Art.-Nr. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Sie müssen angemeldet sein um 377200_377201_377209.stp herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.igs herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.jt herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.dwg herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209m_D.dxf herunterzuladen.

Artikel 377200 wurde zum Merkzettel hinzugefügt.

Artikel 377200 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Sie müssen angemeldet sein um 377200_377201_377209.jt herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.igs herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.jt herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.dwg herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209m_D.dxf herunterzuladen.

Artikel 377201 wurde zum Merkzettel hinzugefügt.

Artikel 377201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Sie müssen angemeldet sein um 377200_377201_377209.stp herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.igs herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.jt herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.dwg herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209m_D.dxf herunterzuladen.

Artikel 377209 wurde zum Merkzettel hinzugefügt.

Artikel 377209 wurde zum Warenkorb hinzugefügt.
