Art.-Nr. 941300 DSH TNC 255

GTIN 4013364133556, Zolltarifnr. (EU): 85363090, Bruttogewicht: 415.80 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Producto DEHN
Tipo: DSH TNC 255
art. no.: 941300
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energía específica [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energía específica [L-PEN] (W/R)	39,06 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva a.c. (I_fi )	25 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, PEN) (mín.)	1,5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, PEN) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL

Artikel 941300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941305 DSH TNC 255 FM

GTIN 4013364275317, Zolltarifnr. (EU): 85363090, Bruttogewicht: 420.60 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Producto DEHN
Tipo: DSH TNC 255 FM
art. no.: 941305
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energía específica [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energía específica [L-PEN] (W/R)	39,06 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva a.c. (I_fi )	25 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, PEN) (mín.)	1,5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, PEN) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 941305 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941305 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941306 DSH B TNC 255 FM

GTIN 4013364328068, Zolltarifnr. (EU): 85363090, Bruttogewicht: 422.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Producto DEHN
Tipo: DSH B TNC 255 FM
art. no.: 941306
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	VDE
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Corriente nominal de descarga (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva a.c. (I_fi )	25 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, PEN) (mín.)	1,5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, PEN) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Certificaciones	VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1.5 mm² rígido / flexible

Artikel 941306 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941306 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941400 DSH TNS 255

GTIN 4013364133563, Zolltarifnr. (EU): 85363090, Bruttogewicht: 555.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Producto DEHN
Tipo: DSH TNS 255
art. no.: 941400
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo2 +Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energía específica [L,N-PE] (W/R)	39,06 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva a.c. (I_fi )	25 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1,5 mm² rígido/flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido/25 mm² flexible
Montaje sobre	carril DIN 35 mm DIN según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL

Artikel 941400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941405 DSH TNS 255 FM

GTIN 4013364275331, Zolltarifnr. (EU): 85363090, Bruttogewicht: 488.30 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

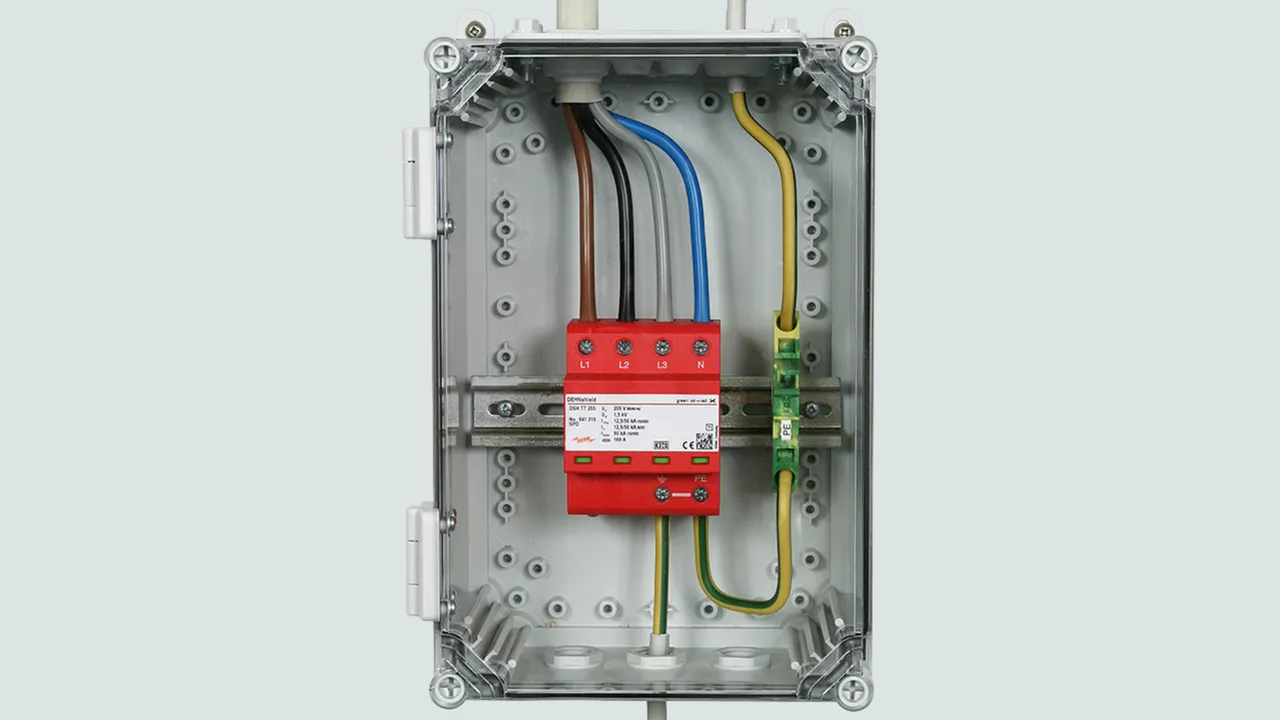

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TNS 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TN(C)-S, ancho 4 móds.,
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TNS 255 FM
art. no.: 941405
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo2 +Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energía específica [L,N-PE] (W/R)	39,06 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva a.c. (I_fi )	25 kA_eff
Limitación de la corriente residual/Selectividad	sin fusión de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1,5 mm² rígido/flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido/25 mm² flexible
Montaje sobre	carril DIN 35 mm DIN según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 941405 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941405 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941406 DSH B TNS 255 FM

GTIN 4013364328082, Zolltarifnr. (EU): 85363090, Bruttogewicht: 489.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield B TNS 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TN(C)-S, ancho 4 móds.,
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Cumple todos los requerimientos de la DIN VDE 0100-534 y DIN VDE 0100-443
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 30 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH B TNS 255 FM
art. no.: 941406
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	VDE
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo2 +Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva a.c. (I_fi )	25 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1,5 mm² rígido/flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido/25 mm² flexible
Montaje sobre	carril DIN 35 mm DIN según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Certificaciones	VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1.5 mm² rígido / flexible

Artikel 941406 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941406 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941310 DSH TT 255

GTIN 4013364131798, Zolltarifnr. (EU): 85363090, Bruttogewicht: 509.90 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TT 255
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TT y TN(C)-S, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TT 255
art. no.: 941310
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1,5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

Artikel 941310 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941310 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941315 DSH TT 255 FM

GTIN 4013364275324, Zolltarifnr. (EU): 85363090, Bruttogewicht: 508.80 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TT 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TT y TN(C)-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TT 255 FM
art. no.: 941315
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin fusión de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1,5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

Artikel 941315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941316 DSH B TT 255 FM

GTIN 4013364328075, Zolltarifnr. (EU): 85363090, Bruttogewicht: 510.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield B TT 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TT y TN(C)-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Cumple todos los requerimientos de la DIN VDE 0100-534 y DIN VDE 0100-443
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 30 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH B TT 255 FM
art. no.: 941316
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	VDE
Contactos FM / Forma de los contactos	contacto conmutado
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1,5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Certificaciones	VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

Artikel 941316 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941316 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941200 DSH TN 255

GTIN 4013364138209, Zolltarifnr. (EU): 85363090, Bruttogewicht: 266.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TN 255
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos,
para los sistemas 230/400 V-TN, ancho 2 móds.
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TN 255
art. no.: 941200
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Energía específica [L+N-PE] (W/R)	156,25 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energía específica [L,N-PE] (W/R)	39,06 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva a.c. (I_fi )	25 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusibles de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	1,5 mm² rígido/flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm² rígido/25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL

Artikel 941200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941205 DSH TN 255 FM

GTIN 4013364289185, Zolltarifnr. (EU): 85363090, Bruttogewicht: 276.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TN 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos,
para los sistemas 230/400 V-TN, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TN 255 FM
art. no.: 941205
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Energía específica [L+N-PE] (W/R)	156,25 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energía específica [L,N-PE] (W/R)	39,06 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva a.c. (I_fi )	25 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	1,5 mm² rígido/flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm² rígido/25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1.5 mm² rígido / flexible

Artikel 941205 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941205 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941206 DSH B TN 255 FM

GTIN 4013364373839, Zolltarifnr. (EU): 85363090, Bruttogewicht: 276.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield B TN 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos, para los sistemas 230/400 V TN
ancho 2 móds., con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Cumple todos los requerimientos de la DIN VDE 0100-534 y DIN VDE 0100-443
Técnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 15 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH B TN 255 FM
art. no.: 941206
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	15 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Fusible previo maximo	160 A gG
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	15 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva a.c. (I_fi )	25 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusibles de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	1,5 mm² rígido/flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm² rígido/25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 941206 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941206 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941110 DSH TT 2P 255

GTIN 4013364137899, Zolltarifnr. (EU): 85363090, Bruttogewicht: 291.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TT 2P 255
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos,
para los sistemas 230/400 V-TT, ancho 2 móds.
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TT 2P 255
art. no.: 941110
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Energía específica [L+N-PE] (W/R)	156,25 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energía específica [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	1,5 mm² rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

Artikel 941110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, Zolltarifnr. (EU): 85363090, Bruttogewicht: 301.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TT 2P 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos,
para los sistemas 230/400 V-TT, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TT 2P 255 FM
art. no.: 941115
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo	160 A gG
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Energía específica [L+N-PE] (W/R)	156.25 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energía específica [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin fusión de fusible de 32 A gG hasta 25 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	1,5 mm² rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

Artikel 941115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, Zolltarifnr. (EU): 85363090, Bruttogewicht: 301.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield B TT 2P 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos, para los sistemas 230/400 V TT
ancho 2 móds., con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Cumple todos los requerimientos de la DIN VDE 0100-534 y DIN VDE 0100-443
Técnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 15 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH B TT 2P 255 FM
art. no.: 941116
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	15 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo	160 A gG
Contactos FM / Forma de los contactos	contacto conmutado
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	15 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	1.5 mm² rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,0 kV

Artikel 941116 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 941116 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNshield

Details

DEHNshield TNC

Art.-Nr. 941300 DSH TNC 255

Sie müssen angemeldet sein um 941300.stp herunterzuladen.

Sie müssen angemeldet sein um 941300.igs herunterzuladen.

Sie müssen angemeldet sein um 941300.jt herunterzuladen.

Sie müssen angemeldet sein um 941300.dwg herunterzuladen.

Sie müssen angemeldet sein um 941300m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.941300.wspak herunterzuladen.

Sie müssen angemeldet sein um 941300_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 941300 wurde zum Merkzettel hinzugefügt.

Artikel 941300 wurde zum Warenkorb hinzugefügt.

DEHNshield TNC FM

Art.-Nr. 941305 DSH TNC 255 FM

Sie müssen angemeldet sein um 941305.stp herunterzuladen.

Sie müssen angemeldet sein um 941305.igs herunterzuladen.

Sie müssen angemeldet sein um 941305.jt herunterzuladen.

Sie müssen angemeldet sein um 941305.dwg herunterzuladen.

Sie müssen angemeldet sein um 941305+306m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.941305.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.941305.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 941305 wurde zum Merkzettel hinzugefügt.

Artikel 941305 wurde zum Warenkorb hinzugefügt.

DEHNshield TNC Basic FM

Art.-Nr. 941306 DSH B TNC 255 FM

Sie müssen angemeldet sein um 941305.stp herunterzuladen.

Sie müssen angemeldet sein um 941305.igs herunterzuladen.

Sie müssen angemeldet sein um 941305.jt herunterzuladen.

Sie müssen angemeldet sein um 941305.dwg herunterzuladen.

Sie müssen angemeldet sein um 941305+306m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.941306.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.941306.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 941306 wurde zum Merkzettel hinzugefügt.

Artikel 941306 wurde zum Warenkorb hinzugefügt.

DEHNshield TNS

Art.-Nr. 941400 DSH TNS 255

Sie müssen angemeldet sein um 941400.stp herunterzuladen.

Sie müssen angemeldet sein um 941400.igs herunterzuladen.

Sie müssen angemeldet sein um 941400.jt herunterzuladen.

Sie müssen angemeldet sein um 941400.dwg herunterzuladen.

Sie müssen angemeldet sein um 941310+400m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.941400.wspak herunterzuladen.

Sie müssen angemeldet sein um 941400_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 941400 wurde zum Merkzettel hinzugefügt.

Artikel 941400 wurde zum Warenkorb hinzugefügt.

DEHNshield TNS FM

Art.-Nr. 941405 DSH TNS 255 FM

Sie müssen angemeldet sein um 941315.stp herunterzuladen.

Sie müssen angemeldet sein um 941315.igs herunterzuladen.

Sie müssen angemeldet sein um 941315.jt herunterzuladen.

Sie müssen angemeldet sein um 941315.dwg herunterzuladen.

Sie müssen angemeldet sein um 941315+316+405+406m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.941405.wspak herunterzuladen.

Sie müssen angemeldet sein um 941315_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 941405 wurde zum Merkzettel hinzugefügt.

Artikel 941405 wurde zum Warenkorb hinzugefügt.

DEHNshield TNS Basic FM

Art.-Nr. 941406 DSH B TNS 255 FM

Sie müssen angemeldet sein um 941315.stp herunterzuladen.

Sie müssen angemeldet sein um 941315.jt herunterzuladen.

Sie müssen angemeldet sein um 941315.jt herunterzuladen.

Sie müssen angemeldet sein um 941315.dwg herunterzuladen.

Sie müssen angemeldet sein um 941315+316+405+406m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.941406.wspak herunterzuladen.

Sie müssen angemeldet sein um 941315_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 941406 wurde zum Merkzettel hinzugefügt.

Artikel 941406 wurde zum Warenkorb hinzugefügt.

DEHNshield TT

Art.-Nr. 941310 DSH TT 255

Sie müssen angemeldet sein um 941400.stp herunterzuladen.

Sie müssen angemeldet sein um 941400.igs herunterzuladen.

Sie müssen angemeldet sein um 941400.jt herunterzuladen.

Sie müssen angemeldet sein um 941400.dwg herunterzuladen.
