Art.-Nr. 901760 DEHN END 2 C25A

GTIN , Bruttogewicht: 549.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Technische Daten

SPD
Datos técnicos SPD	Art.-Nr. 941 110 (DSH TT 2P 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 760 (POP 2 255 C25)
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz

SPD
Datos técnicos SPD	Art.-Nr. 941 110 (DSH TT 2P 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Energía específica [L+N-PE] (W/R)	156.25 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 25 kA
Energía específica [L-N]/[N-PE] (W/R)	39.06 / 156.25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 25 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	1.5 mm² rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2.0 kV
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 760 (POP 2 255 C25)
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L, N) (max.)	16 mm² rígido / 25 mm² flexible
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
Característcicas de disparo	C
Corriente nominal AC (I_n )	25 A
Poder de corte (I_cn) según EN 60898	6 kA

Artikel 901760 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 901760 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 901761 DEHN END 2 C32A

GTIN , Bruttogewicht: 569.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Technische Daten

SPD
Datos técnicos SPD	Art.-Nr. 941 110 (DSH TT 2P 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 761 (POP 2 255 C32)
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz

SPD
Datos técnicos SPD	Art.-Nr. 941 110 (DSH TT 2P 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Energía específica [L+N-PE] (W/R)	156.25 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 25 kA
Energía específica [L-N]/[N-PE] (W/R)	39.06 / 156.25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 25 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	1.5 mm² rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	2 módulo(s), DIN 43880
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2.0 kV
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 761 (POP 2 255 C32)
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L, N) (max.)	16 mm² rígido / 25 mm² flexible
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
Característcicas de disparo	C
Corriente nominal AC (I_n )	32 A
Poder de corte (I_cn) según EN 60898	6 kA

Artikel 901761 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 901761 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 901762 DEHN END 2 C40A

GTIN , Bruttogewicht: 569.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Technische Daten

SPD
Datos técnicos SPD	Art.-Nr. 941 110 (DSH TT 2P 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 762 (POP 2 255 C40)
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz

SPD
Datos técnicos SPD	Art.-Nr. 941 110 (DSH TT 2P 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (I_total )	25 kA
Energía específica [L+N-PE] (W/R)	156.25 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 25 kA
Energía específica [L-N]/[N-PE] (W/R)	39.06 / 156.25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 25 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	1.5 mm² rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2.0 kV
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 762 (POP 2 255 C40)
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L, N) (max.)	16 mm² rígido / 25 mm² flexible
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
Característcicas de disparo	C
Corriente nominal AC (I_n )	40 A
Poder de corte (I_cn) según EN 60898	6 kA

Artikel 901762 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 901762 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

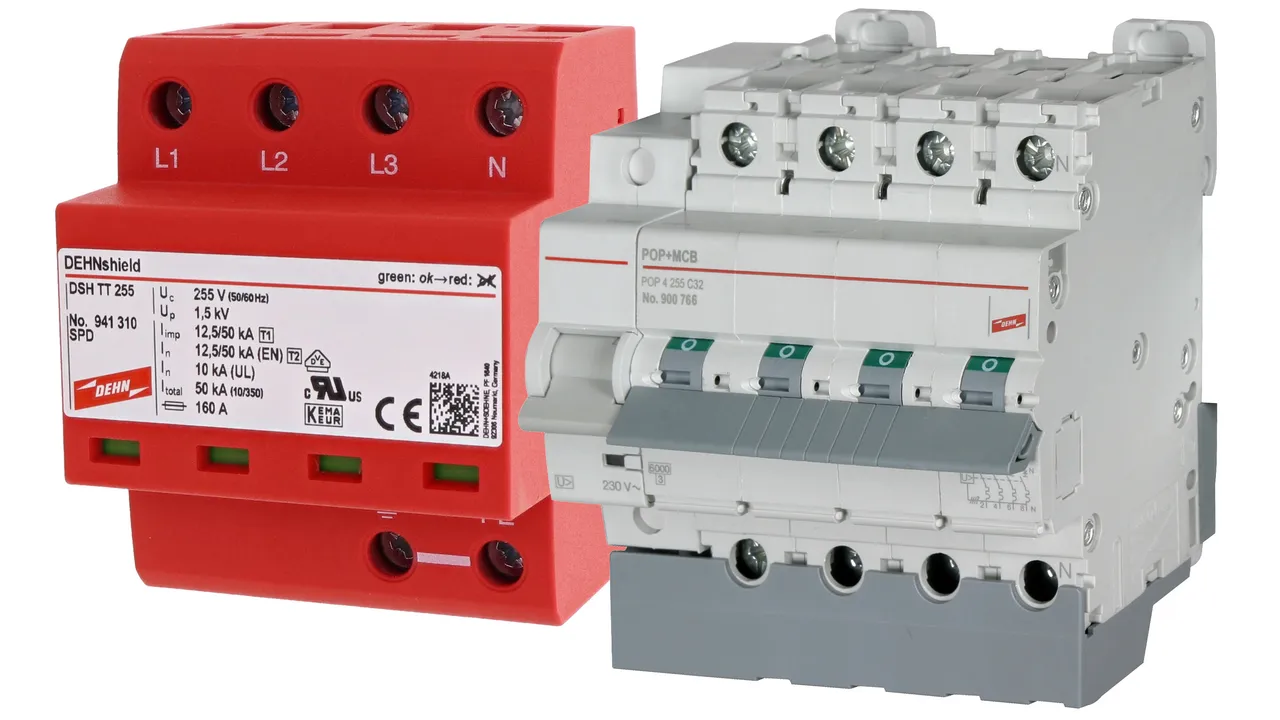

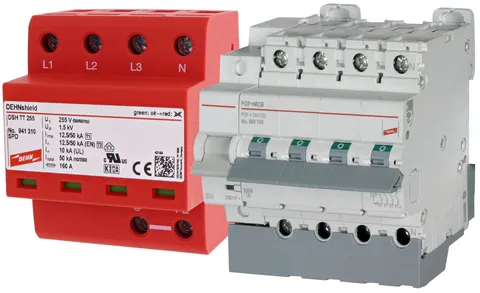

Art.-Nr. 901765 DPS END 4 C25A

GTIN , Bruttogewicht: 992.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Technische Daten

SPD
Datos técnicos SPD	Art.-Nr. 941 310 (DSH TT 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 765 (POP 4 255 C25)
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz

SPD
Datos técnicos SPD	Art.-Nr. 941 310 (DSH TT 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	625.00 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39.06 / 625.00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Características TOV	resistente
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	5 módulo(s), DIN 43880
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2.0 kV
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 765 (POP 4 255 C25)
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Sección de conexión (L1, L2, L3, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	16 mm² rígido / 25 mm² flexible
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
Característcicas de disparo	C
Corriente nominal AC (I_n )	25 A
Poder de corte (I_cn) según EN 60898	6 kA

Artikel 901765 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 901765 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 901766 DPS END 4 C32A

GTIN , Bruttogewicht: 1.03 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Technische Daten

SPD
Datos técnicos SPD	Art.-Nr. 941 310 (DSH TT 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 766 (POP 4 255 C32)
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz

SPD
Datos técnicos SPD	Art.-Nr. 941 310 (DSH TT 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	625.00 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39.06 / 625.00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Características TOV	resistente
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	4 módulo(s), DIN 43880
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2.0 kV
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 766 (POP 4 255 C32)
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Sección de conexión (L1, L2, L3, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	16 mm² rígido / 25 mm² flexible
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
Característcicas de disparo	C
Corriente nominal AC (I_n )	32 A
Poder de corte (I_cn) según EN 60898	6 kA

Artikel 901766 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 901766 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 901767 DPS END 4 C40A

GTIN , Bruttogewicht: 1.03 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Technische Daten

SPD
Datos técnicos SPD	Art.-Nr. 941 310 (DSH TT 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 767 (POP 4 255 C40)
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz

SPD
Datos técnicos SPD	Art.-Nr. 941 310 (DSH TT 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	625.00 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39.06 / 625.00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Características TOV	resistente
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1,5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	5 módulo(s), DIN 43880
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2.0 kV
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 767 (POP 4 255 C40)
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Sección de conexión (L1, L2, L3, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	16 mm² rígido / 25 mm² flexible
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
Característcicas de disparo	C
Corriente nominal AC (I_n )	40 A
Poder de corte (I_cn) según EN 60898	6 kA

Artikel 901767 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 901767 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 901768 DPS END 4 C63A

GTIN , Bruttogewicht: 1.04 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Technische Daten

SPD
Datos técnicos SPD	Art.-Nr. 941 310 (DSH TT 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 768 (POP 4 255 C63)
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz

SPD
Datos técnicos SPD	Art.-Nr. 941 310 (DSH TT 255)
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	625.00 kJ/Ω
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39.06 / 625.00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo maximo	160 A gG
Características TOV	resistente
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	1.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Capacidad	5 módulo(s), DIN 43880
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2.0 kV
POP+MCB
Datos técnicos fusible	Art.-Nr. 900 768 (POP 4 255 C63)
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Sección de conexión (L1, L2, L3, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	16 mm² rígido / 25 mm² flexible
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rot
Característcicas de disparo	C
Corriente nominal AC (I_n )	63 A
Poder de corte (I_cn) según EN 60898	6 kA

Artikel 901768 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 901768 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

DEHN ENDESA

2 polos SPD+POP+MCB

Art.-Nr. 901760 DEHN END 2 C25A

Artikel 901760 wurde zum Merkzettel hinzugefügt.

Artikel 901760 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 901761 DEHN END 2 C32A

Artikel 901761 wurde zum Merkzettel hinzugefügt.

Artikel 901761 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 901762 DEHN END 2 C40A

Artikel 901762 wurde zum Merkzettel hinzugefügt.

Artikel 901762 wurde zum Warenkorb hinzugefügt.

4 polos SPD+POP+MCB

Art.-Nr. 901765 DPS END 4 C25A

Artikel 901765 wurde zum Merkzettel hinzugefügt.

Artikel 901765 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 901766 DPS END 4 C32A

Artikel 901766 wurde zum Merkzettel hinzugefügt.

Artikel 901766 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 901767 DPS END 4 C40A

Artikel 901767 wurde zum Merkzettel hinzugefügt.

Artikel 901767 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 901768 DPS END 4 C63A

Artikel 901768 wurde zum Merkzettel hinzugefügt.

Artikel 901768 wurde zum Warenkorb hinzugefügt.
