Art.-Nr. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN 4013364024519, Zolltarifnr. (EU): 85359000, Bruttogewicht: 324.00 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

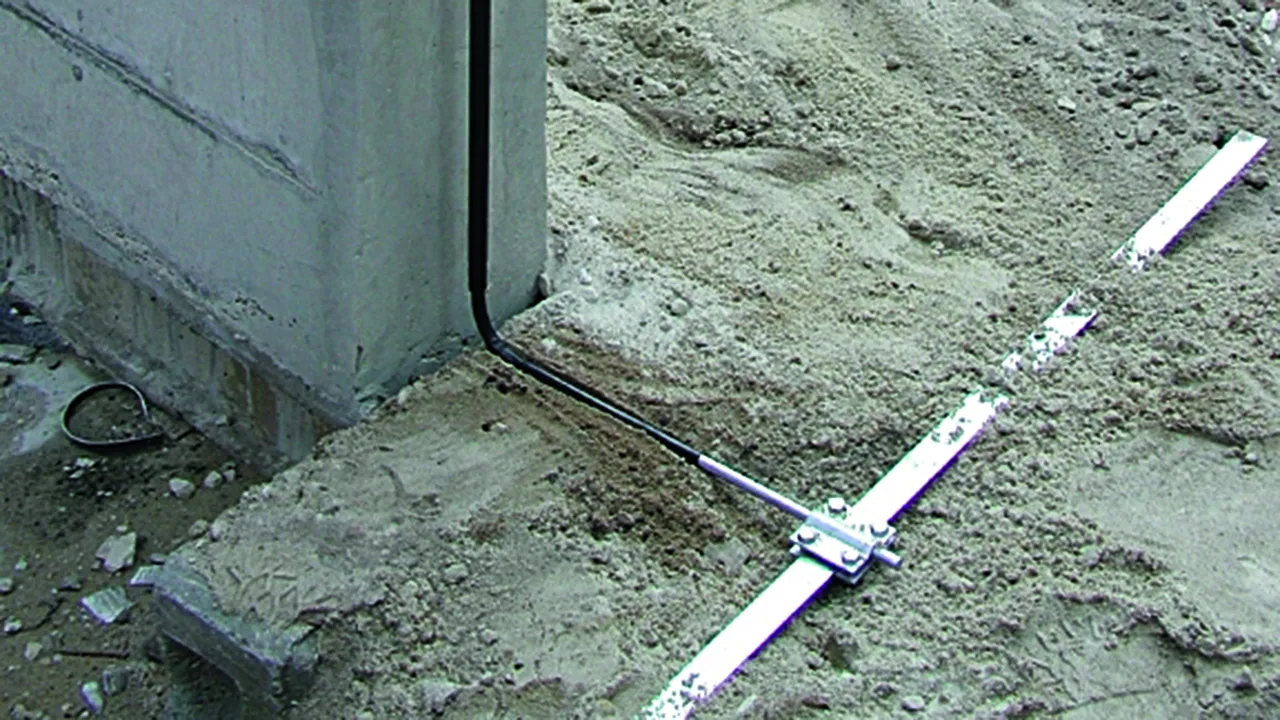

Crucetas con placa intermedia para conectores redondos y pletinas de St/tZn
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 ZP STTZN
art. no.: 319201
o equivalente

Zertifikate

Technische Daten

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 319201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN 4013364020047, Zolltarifnr. (EU): 85359000, Bruttogewicht: 353.00 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas con placa intermedia para conectores redondos y pletinas de cobre
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: Cu
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 ZP CU
art. no.: 319207
o equivalente

Zertifikate

Technische Daten

Material de la borna	Cu
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-70 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	Cu
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-70 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 319207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN 4013364035980, Zolltarifnr. (EU): 85359000, Bruttogewicht: 316.90 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas con placa intermedia para conectores redondos y pletinas INOX (V4A)
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T

Material de la borna: INOX (V4A)
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 ZP V4A
art. no.: 319209
o equivalente

Zertifikate

Technische Daten

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-70 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-70 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 319209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 321045 KS 8.10 FL40 STTZN

GTIN 4013364021518, Zolltarifnr. (EU): 85359000, Bruttogewicht: 417.80 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas con placa intermedia para conectores redondos y pletinas de hasta 40 mm
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/pletina: 8-10 / 30-40 mm
Margen de apriete pletina/pletina: 30-40 / 30-40 mm
Material del tornillo/de la tuerca: St/tZn
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL40 STTZN
art. no.: 321045
o equivalente

Zertifikate

Technische Daten

Material de la borna	St/tZn
Margen de apriete Rd/pletina	8-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Dimensiones	70 x 70 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/pletina	8-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Tornillo	di M8 x 30 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	70 x 70 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 321045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 321045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 321047 KS 8.10 FL40 CU

GTIN 4013364021525, Zolltarifnr. (EU): 85359000, Bruttogewicht: 457.80 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas con placa intermedia para conectores redondos y pletinas de hasta 40 mm
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: Cu
Margen de apriete Rd/pletina: 8-10 / 30-40 mm
Margen de apriete pletina/pletina: 30-40 / 30-40 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL40 CU
art. no.: 321047
o equivalente

Zertifikate

Technische Daten

Material de la borna	Cu
Margen de apriete Rd/pletina	8-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	70 x 70 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	Cu
Margen de apriete Rd/pletina	8-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 30 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	70 x 70 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 321047 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 321047 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN 4013364108752, Zolltarifnr. (EU): 85359000, Bruttogewicht: 413.80 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas con placa intermedia para dos conectores redondos y pletinas de hasta 40 mm
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
con placa intermedia para
conductores redondos y pletinas hasta 40 mm
Material de la borna: INOX (V4A)
Margen de apriete Rd/Rd: 7-10 / 7-10 mm
Margen de apriete Rd/pletina: 7-10 / 30-40 mm
Margen de apriete pletina/pletina: 30-40 / 30-40 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 7.10 7.10 FL40 ZP V4A
art. no.: 319229
o equivalente

Zertifikate

Technische Daten

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	7-10 / 7-10 mm
Margen de apriete Rd/pletina	7-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Margen de apriete (flexible/cable)	35-95 mm²
Dimensiones	70 x 70 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	7-10 / 7-10 mm
Margen de apriete Rd/pletina	7-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Margen de apriete (flexible/cable)	35-95 mm²
Tornillo	di M8 x 30 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	70 x 70 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 319229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN 4013364024526, Zolltarifnr. (EU): 85359000, Bruttogewicht: 337.80 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas con placa intermedia para picas de tierra / varillas captadoras
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
con picas de tierra o varillas captadoras
Material de la borna: St/tZn
Margen de apriete Rd/Rd: 16 / 8-10 mm
Margen de apriete Rd/pletina: 16 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 16 FL30 ZP STTZN
art. no.: 319202
o equivalente

Zertifikate

Technische Daten

Material de la borna	St/tZn
Margen de apriete Rd/Rd	16 / 8-10 mm
Margen de apriete Rd/pletina	16 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/Rd	16 / 8-10 mm
Margen de apriete Rd/pletina	16 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 319202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319219 KS 8.10 16 FL30 ZP V4A

GTIN 4013364069916, Zolltarifnr. (EU): 85359000, Bruttogewicht: 323.90 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas con placa intermedia para picas de tierra / varillas captadoras
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
con picas de tierra o varillas captadoras
Material de la borna: INOX (V4A)
Margen de apriete Rd/Rd: 16 / 8-10 mm
Margen de apriete Rd/pletina: 16 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 16 FL30 ZP V4A
art. no.: 319219
o equivalente

Zertifikate

Technische Daten

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	16 / 8-10 mm
Margen de apriete Rd/pletina	16 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	16 / 8-10 mm
Margen de apriete Rd/pletina	16 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 319219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318201 KS 8.10 FL30 STTZN

GTIN 4013364021464, Zolltarifnr. (EU): 85359000, Bruttogewicht: 238.00 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas sin placa intermedia para conectores redondos y pletinas de St/tZn
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL30 STTZN
art. no.: 318201
o equivalente

Zertifikate

Technische Daten

Material de la borna	St/tZn
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 318201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318207 KS 8.10 FL30 CU

GTIN 4013364021488, Zolltarifnr. (EU): 85359000, Bruttogewicht: 257.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas sin placa intermedia para conectores redondos y pletinas de cobre
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: Cu
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX(V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL30 CU
art. no.: 318207
o equivalente

Zertifikate

Technische Daten

Material de la borna	Cu
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	Cu
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX(V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 318207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318209 KS 8.10 FL30 V4A

GTIN 4013364035973, Zolltarifnr. (EU): 85359000, Bruttogewicht: 249.40 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas sin placa intermedia para conectores redondos y pletinas INOX (V4A)
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: INOX (V4A)
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL30 V4A
art. no.: 318209
o equivalente

Zertifikate

Technische Daten

Material de la borna	INOX (V4A)
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 318209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318251 KS 8.10 8.10 FL30 STTZN

GTIN 4013364046559, Zolltarifnr. (EU): 85359000, Bruttogewicht: 245.00 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas sin placa intermedia para dos conectores redondos y pletinas de St/tZn
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 STTZN
art. no.: 318251
o equivalente

Zertifikate

Technische Daten

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 318251 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318251 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318219 KS 8.10 8.10 FL30 V4A

GTIN 4013364129320, Zolltarifnr. (EU): 85359000, Bruttogewicht: 239.00 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas sin placa intermedia para dos conectores redondos y pletinas INOX
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: INOX(V4A)
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 V4A
art. no.: 318219
o equivalente

Zertifikate

Technische Daten

Material de la borna	INOX(V4A)
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX(V4A)
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 318219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318033 KS FL30 STTZN

GTIN 4013364021471, Zolltarifnr. (EU): 85359000, Bruttogewicht: 240.00 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas sin placa intermedia para dos pletinas de St/tZn
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS FL30 STTZN
art. no.: 318033
o equivalente

Zertifikate

Technische Daten

Material de la borna	St/tZn
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 318033 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318033 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318233 KS FL30 V4A

GTIN 4013364096646, Zolltarifnr. (EU): 85359000, Bruttogewicht: 229.30 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas sin placa intermedia para dos pletinas INOX (V4A)
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: INOX (V4A)
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: KS FL30 V4A
art. no.: 318233
o equivalente

Zertifikate

Technische Daten

Material de la borna	INOX (V4A)
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 318233 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318233 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 320044 KS FL40 STTZN

GTIN 4013364021501, Zolltarifnr. (EU): 85359000, Bruttogewicht: 305.80 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Crucetas sin placa intermedia para dos pletinas de St/tZn y hasta 40 mm
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete pletina/pletina: 30-40 / 30-40 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS FL40 STTZN
art. no.: 320044
o equivalente

Zertifikate

Technische Daten

Material de la borna	St/tZn
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Dimensiones	70 x 70 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Tornillo	di M8 x 30 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	70 x 70 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 320044 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 320044 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318252 KS 8.10 16 FL30 STTZN

GTIN 4013364048454, Zolltarifnr. (EU): 85359000, Bruttogewicht: 255.80 g, VPE: 25.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Crucetas sin placa intermedia para picas de tierra / varillas captadoras
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/Rd: 8-10 / 16 mm
Margen de apriete Rd/pletina: 16 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 16 FL30 STTZN
art. no.: 318252
o equivalente

Zertifikate

Technische Daten

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 16 mm
Margen de apriete Rd/pletina	16 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 16 mm
Margen de apriete Rd/pletina	16 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Artikel 318252 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318252 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Crucetas para conexiones sobre y bajo tierra

Con placa intermedia para conductores redondos y pletinas

Art.-Nr. 319201 KS 8.10 8.10 FL30 ZP STTZN

Sie müssen angemeldet sein um 319209.stp herunterzuladen.

Sie müssen angemeldet sein um 319209.igs herunterzuladen.

Sie müssen angemeldet sein um 319209.jt herunterzuladen.

Sie müssen angemeldet sein um 319209.dwg herunterzuladen.

Sie müssen angemeldet sein um 319201m_D.dxf herunterzuladen.

Artikel 319201 wurde zum Merkzettel hinzugefügt.

Artikel 319201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 319207 KS 8.10 8.10 FL30 ZP CU

Sie müssen angemeldet sein um 319209.stp herunterzuladen.

Sie müssen angemeldet sein um 319209.igs herunterzuladen.

Sie müssen angemeldet sein um 319209.jt herunterzuladen.

Sie müssen angemeldet sein um 319209.dwg herunterzuladen.

Sie müssen angemeldet sein um 319201m_D.dxf herunterzuladen.

Artikel 319207 wurde zum Merkzettel hinzugefügt.

Artikel 319207 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 319209 KS 8.10 8.10 FL30 ZP V4A

Sie müssen angemeldet sein um 319209.stp herunterzuladen.

Sie müssen angemeldet sein um 319209.igs herunterzuladen.

Sie müssen angemeldet sein um 319209.jt herunterzuladen.

Sie müssen angemeldet sein um 319209.dwg herunterzuladen.

Sie müssen angemeldet sein um 319201m_D.dxf herunterzuladen.

Artikel 319209 wurde zum Merkzettel hinzugefügt.

Artikel 319209 wurde zum Warenkorb hinzugefügt.

Con placa intermedia para conductores redondos y pletinas hasta 40 mm

Art.-Nr. 321045 KS 8.10 FL40 STTZN

Sie müssen angemeldet sein um 321045.stp herunterzuladen.

Sie müssen angemeldet sein um 321045.igs herunterzuladen.

Sie müssen angemeldet sein um 321045.jt herunterzuladen.

Sie müssen angemeldet sein um 321045.dwg herunterzuladen.

Sie müssen angemeldet sein um 321045m_D.dxf herunterzuladen.

Artikel 321045 wurde zum Merkzettel hinzugefügt.

Artikel 321045 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 321047 KS 8.10 FL40 CU

Sie müssen angemeldet sein um 321045.stp herunterzuladen.

Sie müssen angemeldet sein um 321045.igs herunterzuladen.

Sie müssen angemeldet sein um 321045.jt herunterzuladen.

Sie müssen angemeldet sein um 321045.dwg herunterzuladen.

Sie müssen angemeldet sein um 321045m_D.dxf herunterzuladen.

Artikel 321047 wurde zum Merkzettel hinzugefügt.

Artikel 321047 wurde zum Warenkorb hinzugefügt.

Con placa intermedia para dos conductores redondos y pletinas hasta 40 mm

Art.-Nr. 319229 KS 7.10 7.10 FL40 ZP V4A

Sie müssen angemeldet sein um 319229.stp herunterzuladen.

Sie müssen angemeldet sein um 319229.igs herunterzuladen.

Sie müssen angemeldet sein um 319229.jt herunterzuladen.

Sie müssen angemeldet sein um 319229.dwg herunterzuladen.

Sie müssen angemeldet sein um 319229m_D.dxf herunterzuladen.

Artikel 319229 wurde zum Merkzettel hinzugefügt.

Artikel 319229 wurde zum Warenkorb hinzugefügt.

Con placa intermedia para picas de tierra

Art.-Nr. 319202 KS 8.10 16 FL30 ZP STTZN

Sie müssen angemeldet sein um 319202.stp herunterzuladen.

Sie müssen angemeldet sein um 319202.igs herunterzuladen.

Sie müssen angemeldet sein um 319202.jt herunterzuladen.

Sie müssen angemeldet sein um 319202.dwg herunterzuladen.

Sie müssen angemeldet sein um 319202m_D.dxf herunterzuladen.

Artikel 319202 wurde zum Merkzettel hinzugefügt.

Artikel 319202 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 319219 KS 8.10 16 FL30 ZP V4A

Sie müssen angemeldet sein um 319202.stp herunterzuladen.

Sie müssen angemeldet sein um 319202.igs herunterzuladen.

Sie müssen angemeldet sein um 319202.jt herunterzuladen.

Sie müssen angemeldet sein um 319202.dwg herunterzuladen.

Sie müssen angemeldet sein um 319202m_D.dxf herunterzuladen.

Artikel 319219 wurde zum Merkzettel hinzugefügt.

Artikel 319219 wurde zum Warenkorb hinzugefügt.

Sin placa intermedia para conductores redondos y pletinas

Art.-Nr. 318201 KS 8.10 FL30 STTZN

Sie müssen angemeldet sein um 318201.stp herunterzuladen.

Sie müssen angemeldet sein um 318201.igs herunterzuladen.

Sie müssen angemeldet sein um 318201.jt herunterzuladen.

Sie müssen angemeldet sein um 318201.dwg herunterzuladen.

Sie müssen angemeldet sein um 318201m_D.dxf herunterzuladen.

Artikel 318201 wurde zum Merkzettel hinzugefügt.

Artikel 318201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 318207 KS 8.10 FL30 CU

Sie müssen angemeldet sein um 318201.stp herunterzuladen.
