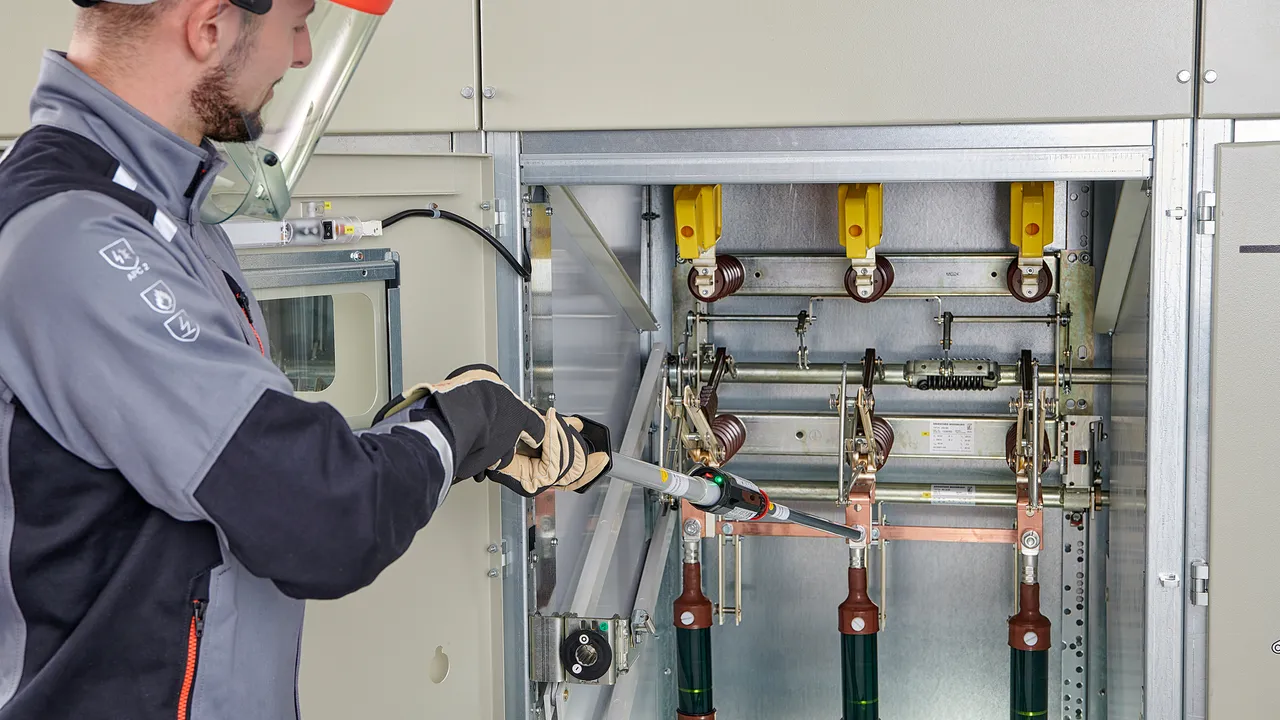

Detector de tensión PHE III
:quality(98)/www.dehn.at/store/f/57986300/HDVORSCHAU/767703a0008_16-9.jpg)
:quality(98)/www.dehn.at/store/f/57986300/HDVORSCHAU/767703a0008_16-9.jpg)
- Indicación segura
- Fácil de usar
- Tansporte económico
- Requiere poco espacio
Details
:quality(98)/www.dehn.at/store/f/57986302/HDVORSCHAU/766927a1.jpg)
:quality(98)/www.dehn.at/store/f/57986302/HDVORSCHAU/766927a1.jpg)
:quality(98)/www.dehn.at/store/f/57986301/HDVORSCHAU/767760a1.jpg)
:quality(98)/www.dehn.at/store/f/57986301/HDVORSCHAU/767760a1.jpg)
:quality(98)/www.dehn.at/store/f/57986305/HDVORSCHAU/767921a8.jpg)
:quality(98)/www.dehn.at/store/f/57986305/HDVORSCHAU/767921a8.jpg)
:quality(98)/www.dehn.at/store/f/57986304/HDVORSCHAU/767921a7.jpg)
:quality(98)/www.dehn.at/store/f/57986304/HDVORSCHAU/767921a7.jpg)
:quality(98)/www.dehn.at/store/f/57986303/HDVORSCHAU/766335a1.jpg)
:quality(98)/www.dehn.at/store/f/57986303/HDVORSCHAU/766335a1.jpg)
Art.-Nr. 767703 PHE3 3 S
GTIN 4013364070899, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.71 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986311/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986311/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986312/HDVORSCHAU/767703_706_710m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986312/HDVORSCHAU/767703_706_710m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 3 kV |
| Longitud total (lG ) | 1080 mm |
| Profundidad de introducción (IO ) | 285 mm |
Art.-Nr. 767706 PHE3 6 S
GTIN 4013364070837, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.71 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986401/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986401/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986402/HDVORSCHAU/767703_706_710m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986402/HDVORSCHAU/767703_706_710m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 6 kV |
| Longitud total (lG ) | 1080 mm |
| Profundidad de introducción (IO ) | 285 mm |
Art.-Nr. 767710 PHE3 10 S
GTIN 4013364070851, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.71 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986405/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986405/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986406/HDVORSCHAU/767703_706_710m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986406/HDVORSCHAU/767703_706_710m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 10 kV |
| Longitud total (lG ) | 1080 mm |
| Profundidad de introducción (IO ) | 285 mm |
Art.-Nr. 767720 PHE3 20 S
GTIN 4013364070844, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.89 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986409/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986409/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986410/HDVORSCHAU/767720m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986410/HDVORSCHAU/767720m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 20 kV |
| Longitud total (lG ) | 1230 mm |
| Profundidad de introducción (IO ) | 435 mm |
Art.-Nr. 767730 PHE3 30 S
GTIN 4013364070813, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.83 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986416/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986416/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986417/HDVORSCHAU/767730m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986417/HDVORSCHAU/767730m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 30 kV |
| Longitud total (lG ) | 1415 mm |
| Profundidad de introducción (IO ) | 620 mm |
Art.-Nr. 767711 PHE3 3 10 S
GTIN 4013364070820, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.86 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986425/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986425/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986426/HDVORSCHAU/767711m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986426/HDVORSCHAU/767711m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 3 ... 10 kV |
| Longitud total (lG ) | 1415 mm |
| Profundidad de introducción (IO ) | 620 mm |
Art.-Nr. 767721 PHE3 6 20 S
GTIN 4013364070868, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.93 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986429/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986429/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986430/HDVORSCHAU/767721m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986430/HDVORSCHAU/767721m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 6 ... 20 kV |
| Longitud total (lG ) | 1575 mm |
| Profundidad de introducción (IO ) | 780 mm |
Art.-Nr. 767731 PHE3 10 30 S
GTIN 4013364070875, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.99 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986436/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986436/HDVORSCHAU/767720.jpg)
:quality(98)/www.dehn.at/store/f/57986437/HDVORSCHAU/767731m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986437/HDVORSCHAU/767731m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 10 ... 30 kV |
| Longitud total (lG ) | 1675 mm |
| Profundidad de introducción (IO ) | 880 mm |
Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12, conmutable
El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible 3 ... 10 kV. En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.
Categoría "S" para instalaciones de conmutación y líneas aéreas
1 Produkt
Art.-Nr. 767733 PHE3 U 3 30 S
GTIN 4013364070882, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.99 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986446/HDVORSCHAU/767733.jpg)
:quality(98)/www.dehn.at/store/f/57986446/HDVORSCHAU/767733.jpg)
:quality(98)/www.dehn.at/store/f/57986447/HDVORSCHAU/767733m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986447/HDVORSCHAU/767733m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986448/HDVORSCHAU/767733_4.jpg)
:quality(98)/www.dehn.at/store/f/57986448/HDVORSCHAU/767733_4.jpg)
Technische Daten
| Tensión nominal (UN ) | 3 ... 10 / 10 ... 30 kV |
| Longitud total (lG ) | 1675 mm |
| Profundidad de introducción (IO ) | 880 mm |
Art.-Nr. 767125 PHE3 25 S 50 1P
GTIN 4013364130319, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.96 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986454/HDVORSCHAU/767125.jpg)
:quality(98)/www.dehn.at/store/f/57986454/HDVORSCHAU/767125.jpg)
:quality(98)/www.dehn.at/store/f/57986455/HDVORSCHAU/767125m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986455/HDVORSCHAU/767125m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 25 kV |
| Longitud total (lG ) | 1680 mm |
| Profundidad de introducción (IO ) | 880 mm |
Art.-Nr. 767903 PHE3 3 S ZK
GTIN 4013364134737, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1692.00 g, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986460/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986460/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986461/HDVORSCHAU/767903_906_910m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986461/HDVORSCHAU/767903_906_910m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 3 kV |
| Longitud total (lG ) | 1150 mm |
| Profundidad de introducción (IO ) | 285 mm |
Art.-Nr. 767906 PHE3 6 S ZK
GTIN 4013364134744, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1692.00 g, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986464/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986464/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986465/HDVORSCHAU/767903_906_910m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986465/HDVORSCHAU/767903_906_910m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 6 kV |
| Longitud total (lG ) | 1150 mm |
| Profundidad de introducción (IO ) | 285 mm |
Art.-Nr. 767910 PHE3 10 S ZK
GTIN 4013364134751, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1692.00 g, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986468/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986468/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986469/HDVORSCHAU/767903_906_910m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986469/HDVORSCHAU/767903_906_910m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 10 kV |
| Longitud total (lG ) | 1150 mm |
| Profundidad de introducción (IO ) | 285 mm |
Art.-Nr. 767920 PHE3 20 S ZK
GTIN 4013364134768, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.80 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986472/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986472/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986473/HDVORSCHAU/767920m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986473/HDVORSCHAU/767920m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 20 kV |
| Longitud total (lG ) | 1300 mm |
| Profundidad de introducción (IO ) | 435 mm |
Art.-Nr. 767930 PHE3 30 S ZK
GTIN 4013364134775, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.87 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986476/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986476/HDVORSCHAU/767906.jpg)
:quality(98)/www.dehn.at/store/f/57986477/HDVORSCHAU/767930_941m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986477/HDVORSCHAU/767930_941m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 30 kV |
| Longitud total (lG ) | 1485 mm |
| Profundidad de introducción (IO ) | 620 mm |
Art.-Nr. 767941 PHE3 3 10 S ZK
GTIN 4013364134782, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.87 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986482/HDVORSCHAU/767961.jpg)
:quality(98)/www.dehn.at/store/f/57986482/HDVORSCHAU/767961.jpg)
:quality(98)/www.dehn.at/store/f/57986483/HDVORSCHAU/767930_941m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986483/HDVORSCHAU/767930_941m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 3 ... 10 kV |
| Longitud total (lG ) | 1485 mm |
| Profundidad de introducción (IO ) | 620 mm |
Art.-Nr. 767951 PHE3 6 20 S ZK
GTIN 4013364134799, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.96 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986486/HDVORSCHAU/767961.jpg)
:quality(98)/www.dehn.at/store/f/57986486/HDVORSCHAU/767961.jpg)
:quality(98)/www.dehn.at/store/f/57986487/HDVORSCHAU/767951m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986487/HDVORSCHAU/767951m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 6 ... 20 kV |
| Longitud total (lG ) | 1645 mm |
| Profundidad de introducción (IO ) | 780 mm |
Art.-Nr. 767961 PHE3 10 30 S ZK
GTIN 4013364134805, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.02 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986493/HDVORSCHAU/767961.jpg)
:quality(98)/www.dehn.at/store/f/57986493/HDVORSCHAU/767961.jpg)
:quality(98)/www.dehn.at/store/f/57986494/HDVORSCHAU/767961m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986494/HDVORSCHAU/767961m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 10 ... 30 kV |
| Longitud total (lG ) | 1745 mm |
| Profundidad de introducción (IO ) | 880 mm |
Márgenes de tensiones nominales hasta 36 kV / 50 Hz, acoplamiento dentado, conmutable
El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible (3 ... 10 kV o 6 ... 20 kV). En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.
Categoría "S" para instalaciones de conmutación y líneas aéreas
2 Produkte
Art.-Nr. 767960 PHE3 U 3 30 S ZK
GTIN 4013364134812, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.02 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986500/HDVORSCHAU/767960.jpg)
:quality(98)/www.dehn.at/store/f/57986500/HDVORSCHAU/767960.jpg)
:quality(98)/www.dehn.at/store/f/57986501/HDVORSCHAU/767960m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986501/HDVORSCHAU/767960m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986502/HDVORSCHAU/767733_4.jpg)
:quality(98)/www.dehn.at/store/f/57986502/HDVORSCHAU/767733_4.jpg)
Technische Daten
| Tensión nominal (UN ) | 3 ... 10 / 10 ... 30 kV |
| Longitud total (lG ) | 1745 mm |
| Profundidad de introducción (IO ) | 880 mm |
Art.-Nr. 767944 PHE3 U 6 36 S SN7728
GTIN 4013364277731, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.16 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986505/HDVORSCHAU/767960.jpg)
:quality(98)/www.dehn.at/store/f/57986505/HDVORSCHAU/767960.jpg)
:quality(98)/www.dehn.at/store/f/57986506/HDVORSCHAU/767960m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986506/HDVORSCHAU/767960m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986507/HDVORSCHAU/767733_4.jpg)
:quality(98)/www.dehn.at/store/f/57986507/HDVORSCHAU/767733_4.jpg)
Technische Daten
| Tensión nominal (UN ) | 6 ... 20 / 20 ... 36 kV |
| Longitud total (lG ) | 1745 mm |
| Profundidad de introducción (IO ) | 880 mm |
Art.-Nr. 767740 PHE3 6 20 SL
GTIN 4013364071063, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.15 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986512/HDVORSCHAU/767740.jpg)
:quality(98)/www.dehn.at/store/f/57986512/HDVORSCHAU/767740.jpg)
:quality(98)/www.dehn.at/store/f/57986513/HDVORSCHAU/767740m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986513/HDVORSCHAU/767740m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 6 ... 20 kV |
| Longitud total (lG ) | 1575 / 980 mm |
| Profundidad de introducción (IO ) | 780 / 185 mm |
Art.-Nr. 767750 PHE3 10 30 SL
GTIN 4013364071070, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.21 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986519/HDVORSCHAU/767740.jpg)
:quality(98)/www.dehn.at/store/f/57986519/HDVORSCHAU/767740.jpg)
:quality(98)/www.dehn.at/store/f/57986520/HDVORSCHAU/767750m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986520/HDVORSCHAU/767750m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 10 ... 30 kV |
| Longitud total (lG ) | 1675 / 980 mm |
| Profundidad de introducción (IO ) | 880 / 185 mm |
Art.-Nr. 767940 PHE3 6 20 SL ZK
GTIN 4013364134829, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.09 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986525/HDVORSCHAU/767940.jpg)
:quality(98)/www.dehn.at/store/f/57986525/HDVORSCHAU/767940.jpg)
:quality(98)/www.dehn.at/store/f/57986526/HDVORSCHAU/767940m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986526/HDVORSCHAU/767940m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 6 ... 20 kV |
| Longitud total (lG ) | 1650 / 1050 mm |
| Profundidad de introducción (IO ) | 780 / 185 mm |
Art.-Nr. 767950 PHE3 10 30 SL ZK
GTIN 4013364134836, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.14 kg, VPE: 1.00 unidad(es)
:quality(98)/www.dehn.at/store/f/57986529/HDVORSCHAU/767940.jpg)
:quality(98)/www.dehn.at/store/f/57986529/HDVORSCHAU/767940.jpg)
:quality(98)/www.dehn.at/store/f/57986530/HDVORSCHAU/767950m_D.jpg)
:quality(98)/www.dehn.at/store/f/57986530/HDVORSCHAU/767950m_D.jpg)
Technische Daten
| Tensión nominal (UN ) | 10 ... 30 kV |
| Longitud total (lG ) | 1750 / 1050 mm |
| Profundidad de introducción (IO ) | 880 / 185 mm |
