Conectores paralelos

Para conexión de dos conductores en paralelo.

Para diámetros iguales con un tornillo

2 Produkte

Art.-Nr. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Zolltarifnr. (EU): 85359000, Bruttogewicht: 147.00 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306020.stp

      Sie müssen angemeldet sein um 306020.stp herunterzuladen.

      Login
    • 306020.igs

      Sie müssen angemeldet sein um 306020.igs herunterzuladen.

      Login
    • 306020.jt

      Sie müssen angemeldet sein um 306020.jt herunterzuladen.

      Login
    • 306020.dwg

      Sie müssen angemeldet sein um 306020.dwg herunterzuladen.

      Login
    • 306020m_D.dxf

      Sie müssen angemeldet sein um 306020m_D.dxf herunterzuladen.

      Login

Material borna: St/tZn
Margen de apriete Rd / Rd: 7-10 mm
Tornillo: M10 x 35 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PV 7.10 FRM10X35 STTZN
art. no.: 306020
o equivalente

Zertifikate



Technische Daten

Material borna St/tZn
Margen de apriete Rd / Rd 7-10 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 4,0 kA
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 306020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

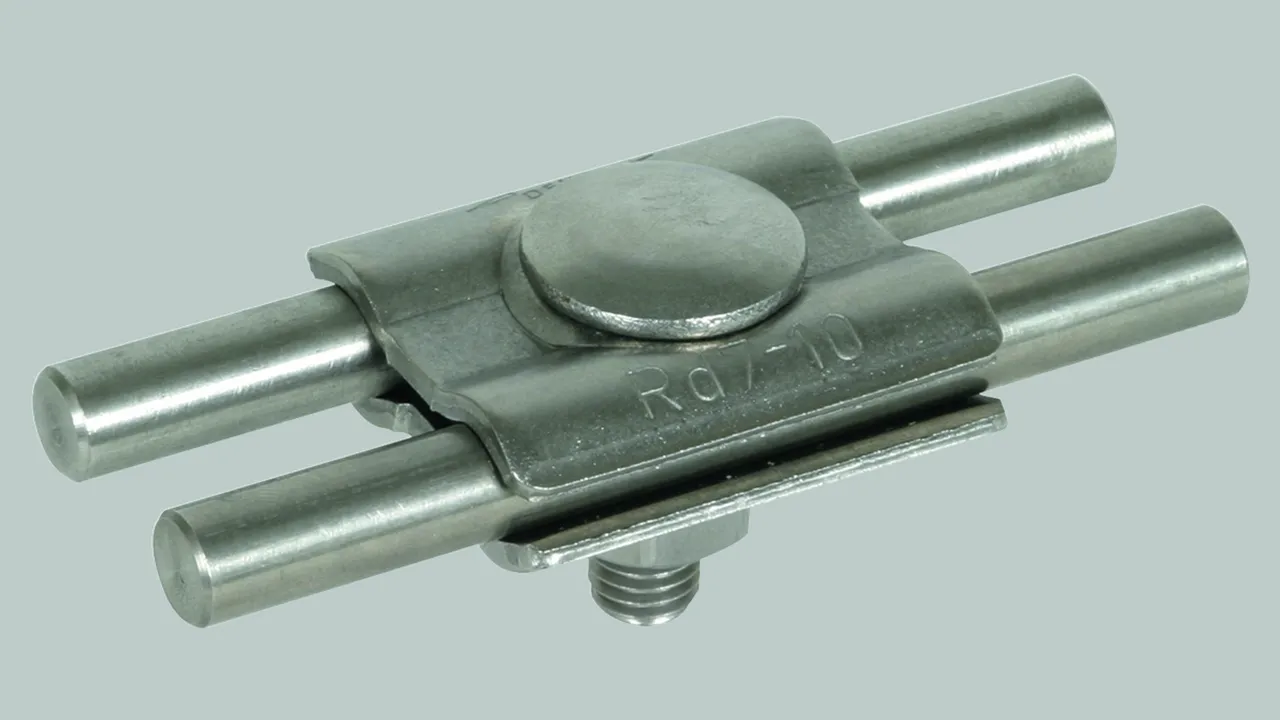

Art.-Nr. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Zolltarifnr. (EU): 85359000, Bruttogewicht: 122.00 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306020.stp

      Sie müssen angemeldet sein um 306020.stp herunterzuladen.

      Login
    • 306020.igs

      Sie müssen angemeldet sein um 306020.igs herunterzuladen.

      Login
    • 306020.jt

      Sie müssen angemeldet sein um 306020.jt herunterzuladen.

      Login
    • 306020.dwg

      Sie müssen angemeldet sein um 306020.dwg herunterzuladen.

      Login
    • 306020m_D.dxf

      Sie müssen angemeldet sein um 306020m_D.dxf herunterzuladen.

      Login

Material borna: INOX (V4A)
Margen de apriete Rd / Rd: 7-10 mm
Margen de apriete (flexible / cable): 25-120 mm2
Tornillo: M10 x 35 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: PV 7.10 FRM10X35 V4A
art. no.: 306029
o equivalente

Zertifikate



Technische Daten

Material borna INOX (V4A)
Margen de apriete Rd / Rd 7-10 mm
Margen de apriete (flexible / cable) 25-120 mm2
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,9 kA
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 306029 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306029 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para diámetros iguales con dos tornillos

2 Produkte

Art.-Nr. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Zolltarifnr. (EU): 85359000, Bruttogewicht: 107.00 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information


Material borna: St/tZn
Margen de apriete Rd / Rd: 7-10 mm
Tornillo: M8 x 20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PV 7.10 SKM8X20 STTZN
art. no.: 307000
o equivalente

Zertifikate



Technische Daten

Material borna St/tZn
Margen de apriete Rd / Rd 7-10 mm
Norma EN 62561-1
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 307000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 307000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Zolltarifnr. (EU): 85359000, Bruttogewicht: 106.00 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information


Material borna: Cu
Margen de apriete Rd / Rd: 7-10 mm
Margen de apriete (flexible / cable): 16-95 mm2
Tornillo: M8 x 20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PV 7.10 SKM8X20 CU
art. no.: 307007
o equivalente

Zertifikate



Technische Daten

Material borna Cu
Margen de apriete Rd / Rd 7-10 mm
Margen de apriete (flexible / cable) 16-95 mm2
Norma EN 62561-1
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 307007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 307007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para diámetros diferentes con un tornillo

2 Produkte

Art.-Nr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Zolltarifnr. (EU): 85359000, Bruttogewicht: 163.16 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306121.stp

      Sie müssen angemeldet sein um 306121.stp herunterzuladen.

      Login
    • 306121.igs

      Sie müssen angemeldet sein um 306121.igs herunterzuladen.

      Login
    • 306121.jt

      Sie müssen angemeldet sein um 306121.jt herunterzuladen.

      Login
    • 306121.dwg

      Sie müssen angemeldet sein um 306121.dwg herunterzuladen.

      Login
    • 306121_306122m_D.dxf

      Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

      Login
Conector paralelo con un tornillo St/desnudo
Conector paralelo para conectar dos conductores en paralelo
Material borna: St/desnudo
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Tornillo: M10 x 40 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
art. no.: 306121
o equivalente

Zertifikate



Technische Daten

Material borna St/desnudo
Margen de apriete Rd / Rd 6-22 / 6-22 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 306121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Zolltarifnr. (EU): 85359000, Bruttogewicht: 167.12 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306122.stp

      Sie müssen angemeldet sein um 306122.stp herunterzuladen.

      Login
    • 306122.igs

      Sie müssen angemeldet sein um 306122.igs herunterzuladen.

      Login
    • 306122.jt

      Sie müssen angemeldet sein um 306122.jt herunterzuladen.

      Login
    • 306122.dwg

      Sie müssen angemeldet sein um 306122.dwg herunterzuladen.

      Login
    • 306121_306122m_D.dxf

      Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

      Login
Conector en paralelo con un tornillo St/tZn
Conector en paralelo para conectar dos conductores en paralelo.
Material borna: St/tZn
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Tornillo: M10 x 40 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PV 6.22 FRM10X40 STTZN
art. no.: 306122
o equivalente

Zertifikate



Technische Daten

Material borna St/tZn
Margen de apriete Rd / Rd 6-22 / 6-22 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 306122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para diámetros diferentes 4-10 mm con dos tornillos

2 Produkte

Art.-Nr. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Zolltarifnr. (EU): 85359000, Bruttogewicht: 148.00 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 305000.stp

      Sie müssen angemeldet sein um 305000.stp herunterzuladen.

      Login
    • 305000.igs

      Sie müssen angemeldet sein um 305000.igs herunterzuladen.

      Login
    • 305000.jt

      Sie müssen angemeldet sein um 305000.jt herunterzuladen.

      Login
    • 305000.dwg

      Sie müssen angemeldet sein um 305000.dwg herunterzuladen.

      Login
    • 305000m_D.dxf

      Sie müssen angemeldet sein um 305000m_D.dxf herunterzuladen.

      Login

Material borna: St/tZn
Margen de apriete Rd / Rd: 4-10 mm
Tornillo: M8 x 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PV 4.10 SKM8X30 STTZN
art. no.: 305000
o equivalente

Zertifikate



Technische Daten

Material borna St/tZn
Margen de apriete Rd / Rd 4-10 mm
Norma EN 62561-1
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 305000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 305000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Zolltarifnr. (EU): 85369095, Bruttogewicht: 153.00 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 305000.stp

      Sie müssen angemeldet sein um 305000.stp herunterzuladen.

      Login
    • 305000.igs

      Sie müssen angemeldet sein um 305000.igs herunterzuladen.

      Login
    • 305000.jt

      Sie müssen angemeldet sein um 305000.jt herunterzuladen.

      Login
    • 305000.dwg

      Sie müssen angemeldet sein um 305000.dwg herunterzuladen.

      Login
    • 305000m_D.dxf

      Sie müssen angemeldet sein um 305000m_D.dxf herunterzuladen.

      Login

Material borna: Cu
Margen de apriete Rd / Rd: 4-10 mm
Margen de apriete (flexible / cable): 10-70 mm2
Tornillo: M8 x 30 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: PV 4.10 SKM8X30 CU
art. no.: 305007
o equivalente

Zertifikate



Technische Daten

Material borna Cu
Margen de apriete Rd / Rd 4-10 mm
Margen de apriete (flexible / cable) 10-70 mm2
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13,6 kA
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 305007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 305007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para diámetros de cable iguales y diferentes, pequeño

Con rosca en la base y tuerca M8.
Corriente de cortocircuito indicada para cable de 70 mm2 Cu.

1 Produkt

Art.-Nr. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Zolltarifnr. (EU): 85359000, Bruttogewicht: 238.30 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306100.stp

      Sie müssen angemeldet sein um 306100.stp herunterzuladen.

      Login
    • 306100.igs

      Sie müssen angemeldet sein um 306100.igs herunterzuladen.

      Login
    • 306100.jt

      Sie müssen angemeldet sein um 306100.jt herunterzuladen.

      Login
    • 306100.dwg

      Sie müssen angemeldet sein um 306100.dwg herunterzuladen.

      Login
    • 306100m_D.dxf

      Sie müssen angemeldet sein um 306100m_D.dxf herunterzuladen.

      Login

Material borna: Cu
Margen de apriete Rd / Rd: 5-12,5 mm
Margen de apriete (flexible / cable): 16-95 mm2
Tornillo: M8 x 45 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: PV 5.12.5 SKM8X45 CU
art. no.: 306100
o equivalente

Zertifikate



Technische Daten

Material borna Cu
Margen de apriete Rd / Rd 5-12,5 mm
Margen de apriete (flexible / cable) 16-95 mm2
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13,6 kA
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 306100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para diámetros de cable iguales y diferentes, grande

Con rosca en la base y tuerca M10.
Corriente de cortocircuito indicada para cable de 70 mm2 Cu.

1 Produkt

Art.-Nr. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Zolltarifnr. (EU): 85359000, Bruttogewicht: 412.00 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306101.stp

      Sie müssen angemeldet sein um 306101.stp herunterzuladen.

      Login
    • 306101.igs

      Sie müssen angemeldet sein um 306101.igs herunterzuladen.

      Login
    • 306101.jt

      Sie müssen angemeldet sein um 306101.jt herunterzuladen.

      Login
    • 306101.dwg

      Sie müssen angemeldet sein um 306101.dwg herunterzuladen.

      Login
    • 306101m_D.dxf

      Sie müssen angemeldet sein um 306101m_D.dxf herunterzuladen.

      Login

Material borna: Cu
Margen de apriete Rd / Rd: 5-16 mm
Margen de apriete (flexible / cable): 16-150 mm2
Tornillo: M10 x 50 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: PV 5.16 SKM10X50 CU
art. no.: 306101
o equivalente

Zertifikate



Technische Daten

Material borna Cu
Margen de apriete Rd / Rd 5-16 mm
Margen de apriete (flexible / cable) 16-150 mm2
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13,6 kA
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 306101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
