Art.-Nr. 900070 DCB YPV 1200

GTIN 6942299504521, Zolltarifnr. (EU): 85354000, Bruttogewicht: 639.16 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1200
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1200 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
Indicación de fallo
Máx. tensión fotovoltaica: <= 1200 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1200
art. no.: 900070
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certificaciones	KEMA, UL

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 3,8 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900071 DCB YPV 1500

GTIN 6942299504545, Zolltarifnr. (EU): 85354000, Bruttogewicht: 636.22 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1500
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1500 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
Indicación de fallo
Máx. tensión fotovoltaica: <= 1500 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1500
art. no.: 900071
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certificaciones	KEMA, UL

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 4,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900075 DCB YPV 1200 FM

GTIN 6942299504538, Zolltarifnr. (EU): 85354000, Bruttogewicht: 587.94 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

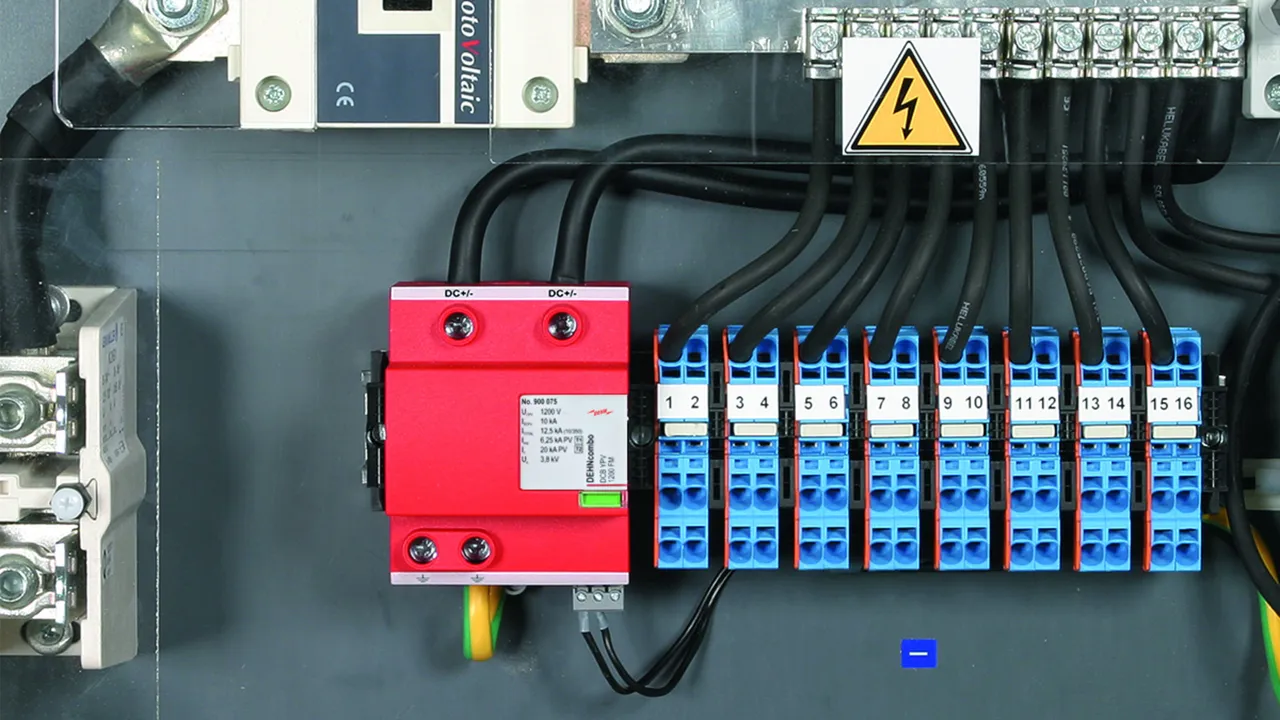

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1200 FM
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1200 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
con contacto de señalización a distancia
Indicación de fallo
Máx. tensión fotovoltaica: <= 1200 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1200 FM
art. no.: 900075
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 3,8 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm² rígido/flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art. Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900076 DCB YPV 1500 FM

GTIN 6942299504552, Zolltarifnr. (EU): 85354000, Bruttogewicht: 638.51 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1500 FM
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1500 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
Con contacto de señalización a distancia
Indicación de fallo
Máx. tensión fotovoltaica: <= 1500 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1500 FM
art. no.: 900076
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 4,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm² rígido/flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art. Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900076 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900076 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

DEHNcombo

DEHNcombo YPV ...

Art.-Nr. 900070 DCB YPV 1200

SCI-Technologie

Artikel 900070 wurde zum Merkzettel hinzugefügt.

Artikel 900070 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900071 DCB YPV 1500

SCI-Technologie

Artikel 900071 wurde zum Merkzettel hinzugefügt.

Artikel 900071 wurde zum Warenkorb hinzugefügt.

DEHNcombo YPV ... FM

Art.-Nr. 900075 DCB YPV 1200 FM

SCI-Technologie

Artikel 900075 wurde zum Merkzettel hinzugefügt.

Artikel 900075 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900076 DCB YPV 1500 FM

SCI-Technologie

Artikel 900076 wurde zum Merkzettel hinzugefügt.

Artikel 900076 wurde zum Warenkorb hinzugefügt.

DEHNcombo

DEHNcombo YPV ...

Art.-Nr. 900070 DCB YPV 1200

Sie müssen angemeldet sein um 900060.stp herunterzuladen.

Sie müssen angemeldet sein um 900060.igs herunterzuladen.

Sie müssen angemeldet sein um 900060.jt herunterzuladen.

Sie müssen angemeldet sein um 900060.dwg herunterzuladen.

Sie müssen angemeldet sein um 900060m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 900070_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900070.wspak herunterzuladen.

SCI-Technologie

Artikel 900070 wurde zum Merkzettel hinzugefügt.

Artikel 900070 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900071 DCB YPV 1500

Sie müssen angemeldet sein um 900060.stp herunterzuladen.

Sie müssen angemeldet sein um 900060.igs herunterzuladen.

Sie müssen angemeldet sein um 900060.jt herunterzuladen.

Sie müssen angemeldet sein um 900060.dwg herunterzuladen.

Sie müssen angemeldet sein um 900060m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900060.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900071.wspak herunterzuladen.

SCI-Technologie

Artikel 900071 wurde zum Merkzettel hinzugefügt.

Artikel 900071 wurde zum Warenkorb hinzugefügt.

DEHNcombo YPV ... FM

Art.-Nr. 900075 DCB YPV 1200 FM

Sie müssen angemeldet sein um 900065.stp herunterzuladen.

Sie müssen angemeldet sein um 900065.igs herunterzuladen.

Sie müssen angemeldet sein um 900065.jt herunterzuladen.

Sie müssen angemeldet sein um 900065.dwg herunterzuladen.

Sie müssen angemeldet sein um 900065m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 900075_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900075.wspak herunterzuladen.

SCI-Technologie

Artikel 900075 wurde zum Merkzettel hinzugefügt.

Artikel 900075 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900076 DCB YPV 1500 FM

Sie müssen angemeldet sein um 900065.stp herunterzuladen.

Sie müssen angemeldet sein um 900065.igs herunterzuladen.

Sie müssen angemeldet sein um 900065.jt herunterzuladen.

Sie müssen angemeldet sein um 900065.dwg herunterzuladen.

Sie müssen angemeldet sein um 900065m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900065.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900076.wspak herunterzuladen.

SCI-Technologie

Artikel 900076 wurde zum Merkzettel hinzugefügt.

Artikel 900076 wurde zum Warenkorb hinzugefügt.
