Art.-Nr. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN 4013364152496, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.60 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

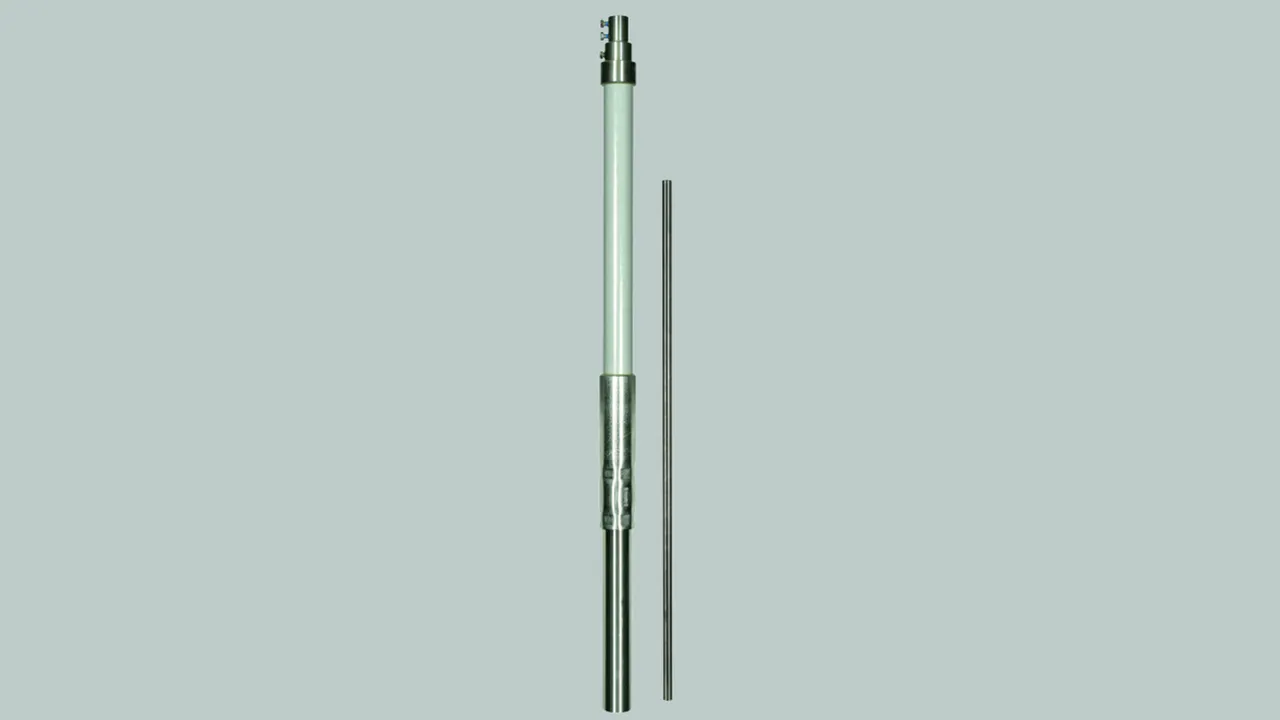

Tubo autosoportado para el cable HVI long
con punta captadora, longitud de 3200 mm PRFV/Al
Tubos autosoportados PRFV/Al con terminal interno y
elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para velocidades del viento de máx. 237 km/h.
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 3500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 3500 mm, 1x HVI en el interior) 237 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 1x HVI en el exterior) 222 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 4x HVI en el exterior) 194 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FSP1000 IP HVI GFK AL
art. no.: 105330
o equivalente

Zertifikate

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Máx. longitud libre con punta captadora (montaje en pared)	3500 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Máx. longitud libre con punta captadora (montaje en pared)	3500 mm
Máx. velocidad de rachas de viento	(máx. longitud libre 3500 mm, 1x HVI en el interior) 237 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 3500 mm, 1x HVI en el exterior) 222 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 3500 mm, 4x HVI en el exterior) 194 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN 4013364152519, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.25 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para el cable HVI long
con punta captadora, longitud de 4700 mm PRFV/Al
Tubos autosoportados PRFV/Al con terminal interno y
elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para velocidades del viento de máx. 237 km/h.
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 4000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 4000 mm, 1x HVI en el interior) 237 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 4000 mm, 1x HVI en el exterior) 184 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 4000 mm, 4x HVI en el exterior) 149 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FSP1000 IP HVI GFK AL
art. no.: 105332
o equivalente

Zertifikate

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Máx. longitud libre con punta captadora (montaje en pared)	4000 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Máx. longitud libre con punta captadora (montaje en pared)	4000 mm
Máx. velocidad de rachas de viento	(máx. longitud libre 4000 mm, 1x HVI en el interior) 237 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 4000 mm, 1x HVI en el exterior) 184 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 4000 mm, 4x HVI en el exterior) 149 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105332 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105332 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN 4013364157781, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.10 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para cable HVI long con punta captadora, longitud 3200 mm, PRFV/INOX
Tubos autosoportados de PRFV/INOX con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de los componentes conductores
según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 231 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 1000 mm
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 3500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 3500 mm, 1x HVI en el interior) 231 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 1x HVI en el exterior) 226 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 4x HVI en el exterior) 197 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FSP1000 IP HVI GFK V2A
art. no.: 105314
o equivalente

Zertifikate

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Máx. longitud libre con punta captadora (montaje en pared)	3500 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	3 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Máx. longitud libre con punta captadora (montaje en pared)	3500 mm
Máx. velocidad de rachas de viento	(máx. longitud libre 3500 mm, 1x HVI en el interior) 231 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 3500 mm, 1x HVI en el exterior) 226 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 3500 mm, 4x HVI en el exterior) 197 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN 4013364157798, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.60 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para cable HVI long con punta captadora, longitud 4700 mm, PRFV/INOX
Tubos autosoportados de PRFV/INOX con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 231 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 1000 mm
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 4000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 4000 mm, 1x HVI en el interior) 231 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 4000 mm, 1x HVI en el exterior) 186 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 4000 mm, 4x HVI en el exterior) 151 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FSP1000 IP HVI GFK V2A
art. no.: 105316
o equivalente

Zertifikate

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Máx. longitud libre con punta captadora (montaje en pared)	4000 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	3 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Máx. longitud libre con punta captadora (montaje en pared)	4000 mm
Máx. velocidad de rachas de viento	(máx. longitud libre 4000 mm, 1x HVI en el interior) 231 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 4000 mm, 1x HVI en el exterior) 186 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 4000 mm, 4x HVI en el exterior) 151 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105316 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105316 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN 4013364152502, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.12 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para cable HVI long con varilla captadora, longitud 3200 mm, PRFV/INOX
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 189 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con varilla captadora Al Ø22/16/10 mm longitud 2500 mm
Material de la punta captadora: Al
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 5000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5000 mm, 1x HVI en el interior) 189 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 1x HVI en el exterior) 173 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 4x HVI en el exterior) 151 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS22 2500 IP HVI GFK AL
art. no.: 105331
o equivalente

Zertifikate

Technische Daten

Material de la punta captadora	Al
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Máx. longitud libre con punta captadora (montaje en pared)	5000 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	Al
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Máx. longitud libre con punta captadora (montaje en pared)	5000 mm
Máx. velocidad de rachas de viento	(máx. longitud libre 5000 mm, 1x HVI en el interior) 189 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 5000 mm, 1x HVI en el exterior) 173 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 5000 mm, 4x HVI en el exterior) 151 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN 4013364152526, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.51 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para cable HVI long con varilla captadora, longitud 4700 mm, PRFV/INOX
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 184 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con varilla captadora Al Ø22/16/10 mm longitud 2500 mm
Material de la punta captadora: Al
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 5500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5500 mm, 1x HVI en el interior) 184 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 1x HVI en el exterior) 149 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 4x HVI en el exterior) 137 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS22 2500 IP HVI GFK AL
art. no.: 105333
o equivalente

Zertifikate

Technische Daten

Material de la punta captadora	Al
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Máx. longitud libre con punta captadora (montaje en pared)	5500 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	Al
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Máx. longitud libre con punta captadora (montaje en pared)	5500 mm
Máx. velocidad de rachas de viento	(máx. longitud libre 5500 mm, 1x HVI en el interior) 184 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 5500 mm, 1x HVI en el exterior) 149 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 5500 mm, 4x HVI en el exterior) 137 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105333 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105333 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN 4013364157804, Zolltarifnr. (EU): 85389099, Bruttogewicht: 12.00 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para cable HVI long con varilla captadora, longitud 3200 mm, PRFV/INOX
Tubos autosoportados de PRFV/INOX con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 186 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con varilla captadora INOX Ø22/16/10 mm longitud 2500 mm
Material de la punta captadora: INOX
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 5000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5000 mm, 1x HVI en el interior) 186 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 1x HVI en el exterior) 169 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 4x HVI en el exterior) 149 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS22 2500 IP HVI GFK V2A
art. no.: 105315
o equivalente

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Máx. longitud libre con punta captadora (montaje en pared)	5000 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	3 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Máx. longitud libre con punta captadora (montaje en pared)	5000 mm
Máx. velocidad de rachas de viento	(máx. longitud libre 5000 mm, 1x HVI en el interior) 186 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 5000 mm, 1x HVI en el exterior) 169 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 5000 mm, 4x HVI en el exterior) 149 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN 4013364157811, Zolltarifnr. (EU): 85389099, Bruttogewicht: 17.12 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para cable HVI long con varilla captadora, longitud 4700 mm, PRFV/INOX
Tubos autosoportados de PRFV/INOX con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI long
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 185 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con varilla captadora INOX Ø22/16/10 mm longitud 2500 mm
Material de la punta captadora: INOX
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Máx. longitud libre con punta captadora (montaje en pared): 5500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5500 mm, 1x HVI en el interior) 185 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 1x HVI en el exterior) 149 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 4x HVI en el exterior) 137 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS22 2500 IP HVI GFK V2A
art. no.: 105317
o equivalente

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Máx. longitud libre con punta captadora (montaje en pared)	5500 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	3 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Máx. longitud libre con punta captadora (montaje en pared)	5500 mm
Máx. velocidad de rachas de viento	(máx. longitud libre 5500 mm, 1x HVI en el interior) 185 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 5500 mm, 1x HVI en el exterior) 149 km/h
Máx. velocidad de rachas de viento	(máx. longitud libre 5500 mm, 4x HVI en el exterior) 137 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105317 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105317 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN 4013364157828, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.42 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para el cable HVI long
con punta captadora y salida lateral,
Tubos autosoportados de PRFV/Al con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long
para mantener la distancia de separación de partes con
conductividad eléctrica según la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS1000 IP SA HVI GFK AL
art. no.: 105325
o equivalente

Zertifikate

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105325 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105325 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN 4013364157835, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.15 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para el cable HVI long
con punta captadora y salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS1000 IP SA HVI GFK AL
art. no.: 105327
o equivalente

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105327 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105327 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN 4013364157866, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.90 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para el cable HVI long
con punta captadora y salida lateral, con terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS1000 IP SA HVI GFK V2A
art. no.: 105336
o equivalente

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	3 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105336 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105336 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN 4013364157873, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.13 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para el cable HVI long
con punta captadora y salida lateral, con terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la punta captadora de Ø10 m, longitud de 1000 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS1000 IP SA HVI GFK V2A
art. no.: 105338
o equivalente

Zertifikate

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	3 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105338 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105338 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN 4013364157842, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.82 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para el cable HVI long
con varilla captadora y salida lateral,
Tubos autosoportados PRFV/Al con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la varilla captadora de Ø22/16/10 mm, longitud de 2500 mm de Al
Material de la punta captadora: Al
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS2500 IP SA HVI GFK AL
art. no.: 105326
o equivalente

Technische Daten

Material de la punta captadora	Al
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	Al
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105326 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105326 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN 4013364157859, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.34 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para el cable HVI long
con varilla captadora y salida lateral,
Tubos autosoportados PRFV/Al con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la varilla captadora de Ø22/16/10 mm, longitud de 2500 mm de Al
Material de la punta captadora: Al
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS2500 IP SA HVI GFK AL
art. no.: 105328
o equivalente

Technische Daten

Material de la punta captadora	Al
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	Al
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105328 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105328 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN 4013364157880, Zolltarifnr. (EU): 85389099, Bruttogewicht: 11.64 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para el cable HVI long
con varilla captadora y salida lateral,
Tubos autosoportados PRFV/INOX con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con varilla captadora de Ø22/16/10 mm, longitud de 2500 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 3200 mm
Longitud de transporte: 3200 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 3200 FS2500 IP SA HVI GFK V2A
art. no.: 105337
o equivalente

Zertifikate

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	3200 mm
Longitud de transporte	3200 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	3 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105337 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105337 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN 4013364157897, Zolltarifnr. (EU): 85389099, Bruttogewicht: 16.90 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tubo autosoportado para el cable HVI long
con varilla captadora y salida lateral,
Tubos autosoportados PRFV/INOX con salida lateral, terminal interno
y elemento de resorte PA con compensación de potencial
para el cable HVI long para mantener la distancia de separación
de partes con conductividad eléctrica según
la DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de plástico reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
De color gris alba, estabilizado a rayos ultravioleta, de 1 pieza
combinado con la varilla captadora de Ø22/16/10 mm, longitud de 2500 mm de INOX
Material de la punta captadora: INOX
Longitud de la punta captadora: 2500 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte: 4700 mm
Longitud de transporte: 4700 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1535 mm
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 4700 FS2500 IP SA HVI GFK V2A
art. no.: 105339
o equivalente

Technische Daten

Material de la punta captadora	INOX
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	2500 mm
Material del tubo de soporte	poliéster reforzado con fibra de vidrio / INOX
Longitud del tubo de soporte	4700 mm
Longitud de transporte	4700 mm
Diámetro Ø exterior	50 mm
Distancia de aislamiento	1535 mm
Espesor de la pared (del tubo)	3 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Versión	estabilizado contra rayos ultravioleta
Casquillo	60 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105339 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105339 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tubos autosoportados para el cable HVI long

Con punta captadora

Art.-Nr. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

Sie müssen angemeldet sein um 105330.stp herunterzuladen.

Sie müssen angemeldet sein um 105330.igs herunterzuladen.

Sie müssen angemeldet sein um 105330.jt herunterzuladen.

Sie müssen angemeldet sein um 105330.dwg herunterzuladen.

Sie müssen angemeldet sein um 105330m_D.dxf herunterzuladen.

Artikel 105330 wurde zum Merkzettel hinzugefügt.

Artikel 105330 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

Sie müssen angemeldet sein um 105332.stp herunterzuladen.

Sie müssen angemeldet sein um 105332.igs herunterzuladen.

Sie müssen angemeldet sein um 105332.jt herunterzuladen.

Sie müssen angemeldet sein um 105332.dwg herunterzuladen.

Sie müssen angemeldet sein um 105332m_D.dxf herunterzuladen.

Artikel 105332 wurde zum Merkzettel hinzugefügt.

Artikel 105332 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

Sie müssen angemeldet sein um 105330.stp herunterzuladen.

Sie müssen angemeldet sein um 105330.igs herunterzuladen.

Sie müssen angemeldet sein um 105330.jt herunterzuladen.

Sie müssen angemeldet sein um 105330.dwg herunterzuladen.

Sie müssen angemeldet sein um 105330m_D.dxf herunterzuladen.

Artikel 105314 wurde zum Merkzettel hinzugefügt.

Artikel 105314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

Sie müssen angemeldet sein um 105332.stp herunterzuladen.

Sie müssen angemeldet sein um 105332.igs herunterzuladen.

Sie müssen angemeldet sein um 105332.jt herunterzuladen.

Sie müssen angemeldet sein um 105332.dwg herunterzuladen.

Sie müssen angemeldet sein um 105332m_D.dxf herunterzuladen.

Artikel 105316 wurde zum Merkzettel hinzugefügt.

Artikel 105316 wurde zum Warenkorb hinzugefügt.

Con varilla captadora

Art.-Nr. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

Sie müssen angemeldet sein um 105331.stp herunterzuladen.

Sie müssen angemeldet sein um 105331.igs herunterzuladen.

Sie müssen angemeldet sein um 105331.jt herunterzuladen.

Sie müssen angemeldet sein um 105331.dwg herunterzuladen.

Sie müssen angemeldet sein um 105331m_D.dxf herunterzuladen.

Artikel 105331 wurde zum Merkzettel hinzugefügt.

Artikel 105331 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

Sie müssen angemeldet sein um 105333.stp herunterzuladen.

Sie müssen angemeldet sein um 105333.igs herunterzuladen.

Sie müssen angemeldet sein um 105333.jt herunterzuladen.

Sie müssen angemeldet sein um 105333.dwg herunterzuladen.

Sie müssen angemeldet sein um 105333m_D.dxf herunterzuladen.

Artikel 105333 wurde zum Merkzettel hinzugefügt.

Artikel 105333 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

Sie müssen angemeldet sein um 105331.stp herunterzuladen.

Sie müssen angemeldet sein um 105331.igs herunterzuladen.

Sie müssen angemeldet sein um 105331.jt herunterzuladen.

Sie müssen angemeldet sein um 105331.dwg herunterzuladen.

Sie müssen angemeldet sein um 105331m_D.dxf herunterzuladen.

Artikel 105315 wurde zum Merkzettel hinzugefügt.

Artikel 105315 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

Sie müssen angemeldet sein um 105333.stp herunterzuladen.

Sie müssen angemeldet sein um 105333.igs herunterzuladen.

Sie müssen angemeldet sein um 105333.jt herunterzuladen.

Sie müssen angemeldet sein um 105333.dwg herunterzuladen.

Sie müssen angemeldet sein um 105333m_D.dxf herunterzuladen.

Artikel 105317 wurde zum Merkzettel hinzugefügt.

Artikel 105317 wurde zum Warenkorb hinzugefügt.

Con punta captadora y salida lateral

Art.-Nr. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

Sie müssen angemeldet sein um 105325.stp herunterzuladen.

Sie müssen angemeldet sein um 105325.igs herunterzuladen.

Sie müssen angemeldet sein um 105325.jt herunterzuladen.

Sie müssen angemeldet sein um 105325.dwg herunterzuladen.

Sie müssen angemeldet sein um 105325m_D.dxf herunterzuladen.

Artikel 105325 wurde zum Merkzettel hinzugefügt.

Artikel 105325 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

Sie müssen angemeldet sein um 105327.stp herunterzuladen.

Sie müssen angemeldet sein um 105327.igs herunterzuladen.

Sie müssen angemeldet sein um 105327.jt herunterzuladen.
