Variantes de caballete de sujeción

Por ej. como conexión con elemento terminal para construcciones o abrazaderas de tubos bajantes de lluvia.

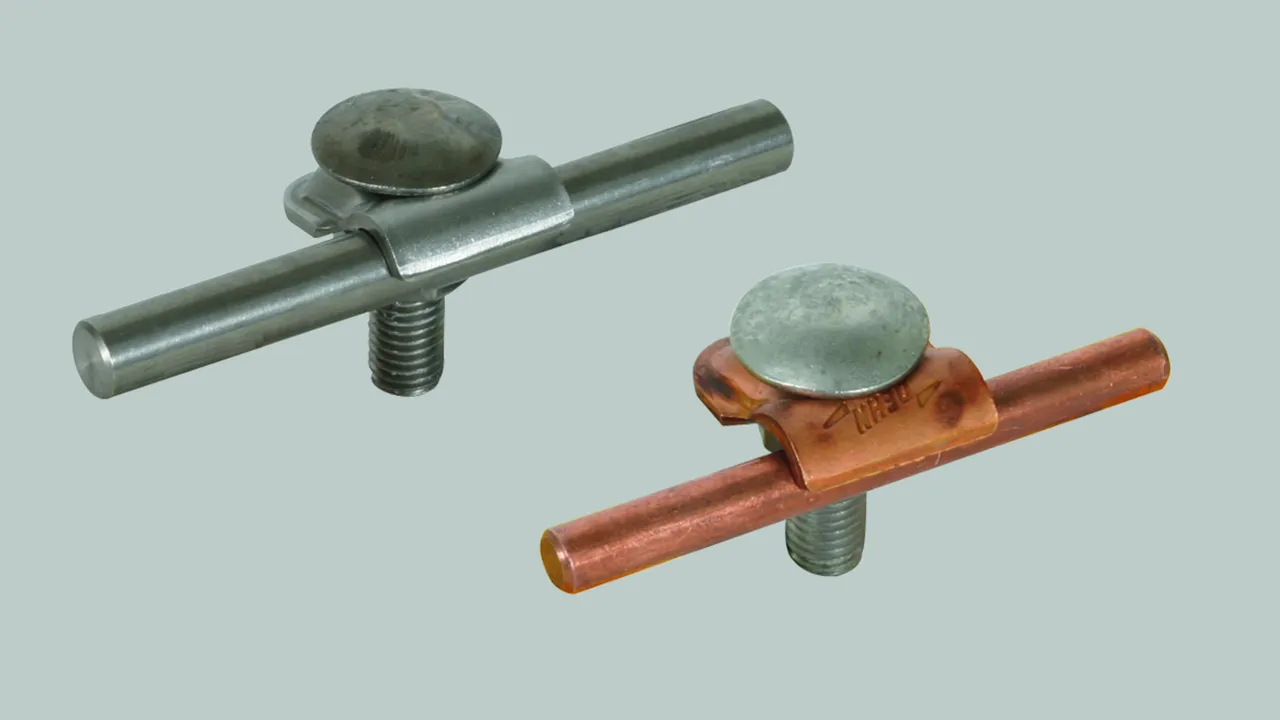

Caballete de sujeción con orificio cuadrado 11 mm y tornillo con cabeza de hongo.

3 Produkte

Art.-Nr. 390150 KB 6.10 FRM10X35 STTZN

GTIN 4013364032187, Zolltarifnr. (EU): 85359000, Bruttogewicht: 53.90 g, VPE: 100.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 390150.stp

      Sie müssen angemeldet sein um 390150.stp herunterzuladen.

      Login
    • 390150.igs

      Sie müssen angemeldet sein um 390150.igs herunterzuladen.

      Login
    • 390150.jt

      Sie müssen angemeldet sein um 390150.jt herunterzuladen.

      Login
    • 390150.dwg

      Sie müssen angemeldet sein um 390150.dwg herunterzuladen.

      Login
    • 390150m_D.dxf

      Sie müssen angemeldet sein um 390150m_D.dxf herunterzuladen.

      Login

Material borna: St/tZn
Margen de apriete Rd: 6-10 mm
Espesor de material: 2,5 mm
Tornillo: M10 x 35 mm
Material tornillo / tuerca: St/tZn
Normenbezug: EN 62561-1

Producto DEHN
Tipo: KB 6.10 FRM10X35 STTZN
art. no.: 390150
o equivalente

Zertifikate



Technische Daten

Material borna St/tZn
Margen de apriete Rd 6-10 mm
Tornillo e M10 x 35 mm
Material tornillo / tuerca St/tZn
Normenbezug EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 390150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390157 KB 6.10 FRM10X35 CU

GTIN 4013364032194, Zolltarifnr. (EU): 85359000, Bruttogewicht: 54.20 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 390150.stp

      Sie müssen angemeldet sein um 390150.stp herunterzuladen.

      Login
    • 390150.igs

      Sie müssen angemeldet sein um 390150.igs herunterzuladen.

      Login
    • 390150.jt

      Sie müssen angemeldet sein um 390150.jt herunterzuladen.

      Login
    • 390150.dwg

      Sie müssen angemeldet sein um 390150.dwg herunterzuladen.

      Login
    • 390150m_D.dxf

      Sie müssen angemeldet sein um 390150m_D.dxf herunterzuladen.

      Login

Material borna: Cu
Margen de apriete Rd: 6-10 mm
Margen de apriete (flexible/cable): 35-120 mm2
Espesor de material: 2,5 mm
Tornillo: M10 x 35 mm
Material tornillo / tuerca: INOX
Normenbezug: EN 62561-1

Producto DEHN
Tipo: KB 6.10 FRM10X35 CU
art. no.: 390157
o equivalente

Zertifikate



Technische Daten

Material borna Cu
Margen de apriete Rd 6-10 mm
Margen de apriete (flexible/cable) 35-120 mm2
Tornillo e M10 x 35 mm
Material tornillo / tuerca INOX
Normenbezug EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 390157 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390157 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390159 KB 6.10 FRM10X35 V2A

GTIN 4013364032200, Zolltarifnr. (EU): 85359000, Bruttogewicht: 62.00 g, VPE: 100.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 390150.stp

      Sie müssen angemeldet sein um 390150.stp herunterzuladen.

      Login
    • 390150.igs

      Sie müssen angemeldet sein um 390150.igs herunterzuladen.

      Login
    • 390150.jt

      Sie müssen angemeldet sein um 390150.jt herunterzuladen.

      Login
    • 390150.dwg

      Sie müssen angemeldet sein um 390150.dwg herunterzuladen.

      Login
    • 390150m_D.dxf

      Sie müssen angemeldet sein um 390150m_D.dxf herunterzuladen.

      Login

Material borna: INOX
Margen de apriete Rd: 6-10 mm
Espesor de material: 2,5 mm
Tornillo: M10 x 35 mm
Material tornillo / tuerca: INOX
Normenbezug: EN 62561-1

Producto DEHN
Tipo: KB 6.10 FRM10X35 V2A
art. no.: 390159
o equivalente

Zertifikate



Technische Daten

Material borna INOX
Margen de apriete Rd 6-10 mm
Tornillo e M10 x 35 mm
Material tornillo / tuerca INOX
Normenbezug EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.
