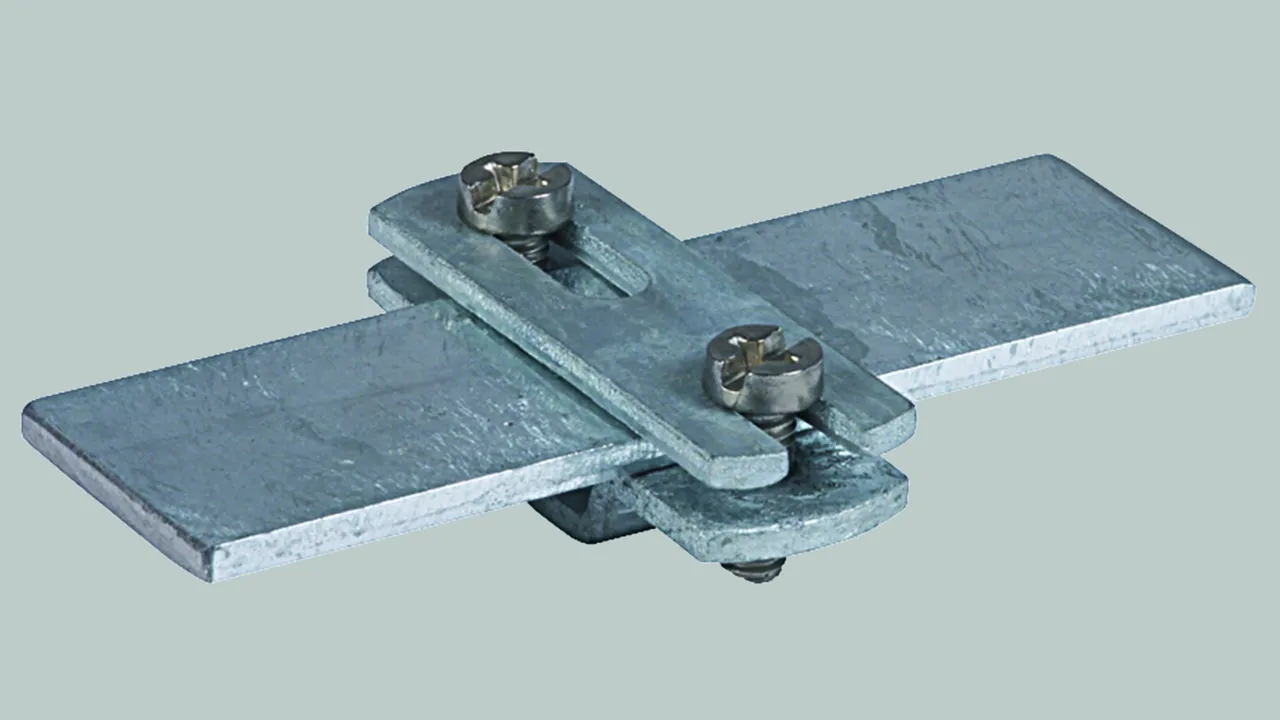

Soporte de pletinas con caballete - diseño plano

Caballete con dos tornillos M6.

Con orificio de fijación (6,5 x 16 mm)

2 Produkte

Art.-Nr. 284030 FBH ZS 30 B6.5X16 STTZN

GTIN 4013364022485, Zolltarifnr. (EU): 85389099, Bruttogewicht: 55.20 g, VPE: 100.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 284030.stp

      Sie müssen angemeldet sein um 284030.stp herunterzuladen.

      Login
    • 284030.igs

      Sie müssen angemeldet sein um 284030.igs herunterzuladen.

      Login
    • 284030.jt

      Sie müssen angemeldet sein um 284030.jt herunterzuladen.

      Login
    • 284030.dwg

      Sie müssen angemeldet sein um 284030.dwg herunterzuladen.

      Login
    • 284030m_D.dxf

      Sie müssen angemeldet sein um 284030m_D.dxf herunterzuladen.

      Login

Altura de construcción del soporte de conductores: 10 mm
Inserción del soporte de pletinas: 30 x 3,5 mm
Material del soporte de conductores: St/tZn
Material de la base: St/tZn
Ancho/espesor del material: 3 mm

Producto DEHN
Tipo: FBH ZS 30 B6.5X16 STTZN
art. no.: 284030
o equivalente

Zertifikate



Technische Daten

Altura de construcción del soporte de conductores 10 mm
Inserción del soporte de pletinas 30 x 3,5 mm
Material del soporte de conductores St/tZn
Material de la base St/tZn
Ancho/espesor del material (t) 3 mm
Ancho del componente de construcción (l1) 58 mm
Norma EN 62561-4

Artikel 284030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 284030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 284040 FBH ZS 40 B6.5X16 STTZN

GTIN 4013364022492, Zolltarifnr. (EU): 85389099, Bruttogewicht: 66.20 g, VPE: 100.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 284040.stp

      Sie müssen angemeldet sein um 284040.stp herunterzuladen.

      Login
    • 284040.igs

      Sie müssen angemeldet sein um 284040.igs herunterzuladen.

      Login
    • 284040.jt

      Sie müssen angemeldet sein um 284040.jt herunterzuladen.

      Login
    • 284040.dwg

      Sie müssen angemeldet sein um 284040.dwg herunterzuladen.

      Login
    • 284030m_D.dxf

      Sie müssen angemeldet sein um 284030m_D.dxf herunterzuladen.

      Login

Altura de construcción del soporte de conductores: 10 mm
Inserción del soporte de pletinas: 40 x 4-5 mm
Material del soporte de conductores: St/tZn
Material de la base: St/tZn
Ancho/espesor del material: 3 mm

Producto DEHN
Tipo: FBH ZS 40 B6.5X16 STTZN
art. no.: 284040
o equivalente

Zertifikate



Technische Daten

Altura de construcción del soporte de conductores 10 mm
Inserción del soporte de pletinas 40 x 4-5 mm
Material del soporte de conductores St/tZn
Material de la base St/tZn
Ancho/espesor del material (t) 3 mm
Ancho del componente de construcción (l1) 70 mm
Norma EN 62561-4

Artikel 284040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 284040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Con orificio de fijación (6,5 x 16 mm) y tornillo de madera premontado

2 Produkte

Art.-Nr. 286030 FBH ZS 30 B6.5X16 HS5X50 STTZN

GTIN 4013364022508, Zolltarifnr. (EU): 85389099, Bruttogewicht: 61.90 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 286030.stp

      Sie müssen angemeldet sein um 286030.stp herunterzuladen.

      Login
    • 286030.igs

      Sie müssen angemeldet sein um 286030.igs herunterzuladen.

      Login
    • 286030.jt

      Sie müssen angemeldet sein um 286030.jt herunterzuladen.

      Login
    • 286030.dwg

      Sie müssen angemeldet sein um 286030.dwg herunterzuladen.

      Login
    • 286030m_D.dxf

      Sie müssen angemeldet sein um 286030m_D.dxf herunterzuladen.

      Login

Altura de construcción del soporte de conductores: 10 mm
Inserción del soporte de pletinas: 30 x 3,5 mm
Material del soporte de conductores: St/tZn
Material de la base: St/tZn
Ancho/espesor del material: 3 mm
Tornillo: 5 x 50 mm

Producto DEHN
Tipo: FBH ZS 30 B6.5X16 HS5X50 STTZN
art. no.: 286030
o equivalente

Zertifikate



Technische Daten

Altura de construcción del soporte de conductores 10 mm
Inserción del soporte de pletinas 30 x 3,5 mm
Material del soporte de conductores St/tZn
Material de la base St/tZn
Ancho/espesor del material (t) 3 mm
Tornillo ak 5 x 50 mm
Ancho del componente de construcción (l1) 58 mm
Norma EN 62561-4

Artikel 286030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 286030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 286139 FBH ZS 30 B6.5X16 HS5X50 V2A

GTIN 4013364035393, Zolltarifnr. (EU): 85389099, Bruttogewicht: 46.50 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 286139.stp

      Sie müssen angemeldet sein um 286139.stp herunterzuladen.

      Login
    • 286139.igs

      Sie müssen angemeldet sein um 286139.igs herunterzuladen.

      Login
    • 286139.jt

      Sie müssen angemeldet sein um 286139.jt herunterzuladen.

      Login
    • 286139.dwg

      Sie müssen angemeldet sein um 286139.dwg herunterzuladen.

      Login
    • 286139m_D.dxf

      Sie müssen angemeldet sein um 286139m_D.dxf herunterzuladen.

      Login

Altura de construcción del soporte de conductores: 8,5 mm
Inserción del soporte de pletinas: 30 x 3,5 mm
Material del soporte de conductores: INOX
Material de la base: INOX
Ancho/espesor del material: 2 mm
Tornillo: 5 x 50 mm

Producto DEHN
Tipo: FBH ZS 30 B6.5X16 HS5X50 V2A
art. no.: 286139
o equivalente

Zertifikate



Technische Daten

Altura de construcción del soporte de conductores 8,5 mm
Inserción del soporte de pletinas 30 x 3,5 mm
Material del soporte de conductores INOX
Material de la base INOX
Ancho/espesor del material (t) 2 mm
Tornillo ak 5 x 50 mm
Ancho del componente de construcción (l1) 58 mm
Norma EN 62561-4

Artikel 286139 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 286139 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
