Soporte de pletinas DEHNhold

Para la fijación de pletinas con caballete ranurado, guiado fijo del conductor.
Para utilizar con diferentes materiales por ej. Al, INOX, St/tZn y Cu.

Con rosca interior

1 Produkt

Art.-Nr. 274030 FBH ZS 30 M8 V2A

GTIN 4013364130340, Zolltarifnr. (EU): 85389099, Bruttogewicht: 35.90 g, VPE: 50.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 274030.stp

      Sie müssen angemeldet sein um 274030.stp herunterzuladen.

      Login
    • 274030.igs

      Sie müssen angemeldet sein um 274030.igs herunterzuladen.

      Login
    • 274030.jt

      Sie müssen angemeldet sein um 274030.jt herunterzuladen.

      Login
    • 274030.dwg

      Sie müssen angemeldet sein um 274030.dwg herunterzuladen.

      Login
    • 274030m_D.dxf

      Sie müssen angemeldet sein um 274030m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores: INOX
Inserción del soporte de pletinas: 30 x 3,5 mm
Altura de construcción del soporte de conductores: 20 mm
Rosca del soporte de conductores: M8

Producto DEHN
Tipo: FBH ZS 30 M8 V2A
art. no.: 274030
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores INOX
Inserción del soporte de pletinas 30 x 3,5 mm
Inserción del soporte de conductores Rd 6-10 mm
Altura de construcción del soporte de conductores 20 mm
Rosca del soporte de conductores M8
Norma EN 62561-4

Artikel 274030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 274030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

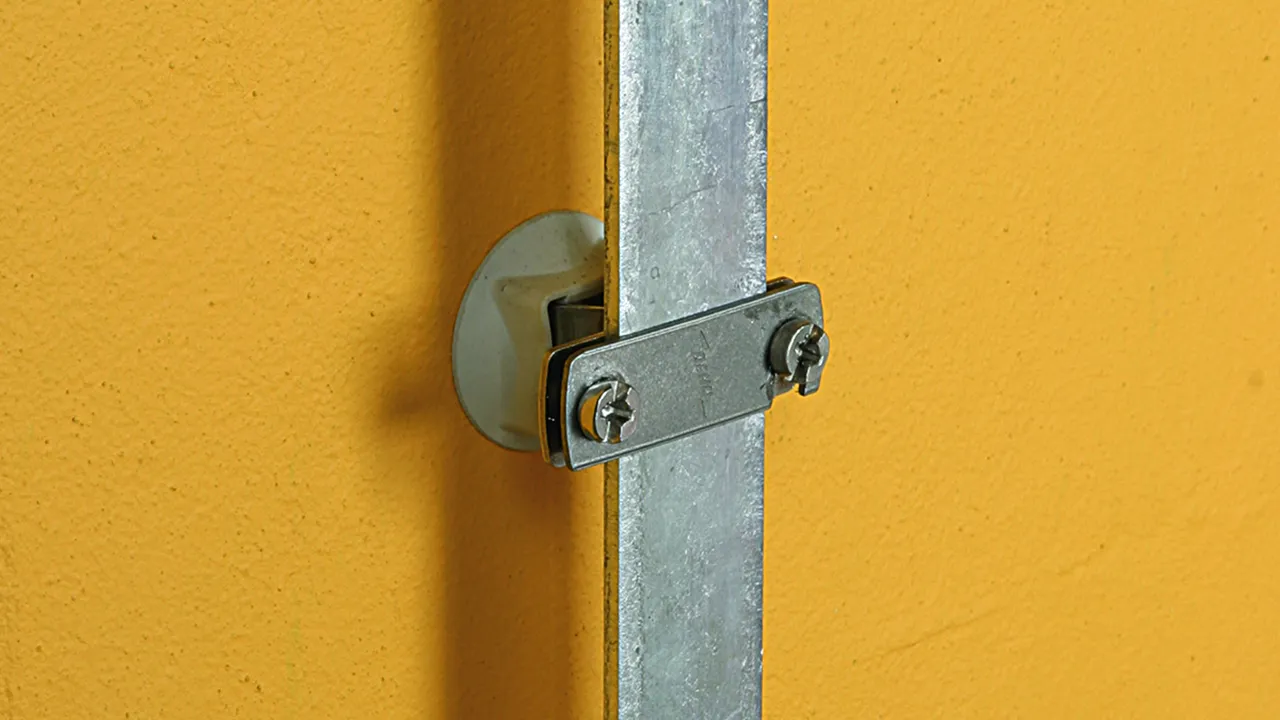

Premontado con tornillo, zócalo en material plástico y taco

1 Produkt

Art.-Nr. 274230 FBH ZS 30 KS KD8X40 V2A

GTIN 4013364130456, Zolltarifnr. (EU): 85389099, Bruttogewicht: 46.90 g, VPE: 50.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 274230.stp

      Sie müssen angemeldet sein um 274230.stp herunterzuladen.

      Login
    • 274230.igs

      Sie müssen angemeldet sein um 274230.igs herunterzuladen.

      Login
    • 274230.jt

      Sie müssen angemeldet sein um 274230.jt herunterzuladen.

      Login
    • 274230.dwg

      Sie müssen angemeldet sein um 274230.dwg herunterzuladen.

      Login
    • 274230m_D.dxf

      Sie müssen angemeldet sein um 274230m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores: INOX
Inserción del soporte de pletinas: 30 x 3,5 mm
Altura de construcción del soporte de conductores: 20 mm
Rosca del soporte de conductores: M8
Tornillo: 5 x 50 mm
Taco en material plástico: Ø8 x 40 mm

Producto DEHN
Tipo: FBH ZS 30 KS KD8X40 V2A
art. no.: 274230
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores INOX
Inserción del soporte de pletinas 30 x 3,5 mm
Inserción del soporte de conductores Rd 6-10 mm
Altura de construcción del soporte de conductores 20 mm
Rosca del soporte de conductores M8
Tornillo ak 5 x 50 mm
Taco en material plástico Ø8 x 40 mm
Norma EN 62561-4

Artikel 274230 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 274230 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
