Condition Monitoring System RFID LifeCheck

Una constante vigilancia y control de los descargadores equipados con tecnología RFID LifeCheck aseguran el máximo grado de protecciónEl sistema de alerta preventiva capta una sobrecarga del protector y avisa de su inminente fallo

La señalización óptica indica que el descargador está defectuoso o dañado
Reducidas dimensiones y mínimos costes de cableado
Vigilancia de hasta 10 descargadores (40 hilos de señal)
Contacto para la señalización remota
Posible vigilancia remota por medio de interfaz RS 485 y software de PC (DRC MCM XT)

Details

Monitorización en línea a través del software gratuito (DRC MCM XT).

lorem ipsum — Monitorización en línea a través del software gratuito (DRC MCM XT).

Interfaz RS485 A/B (sólo DRC MCM XT) para soluciones de comunicación y puentes.

Indicación óptica integrada del estado operativo en el lugar a través de un led tricolor.

DRC MCM XT

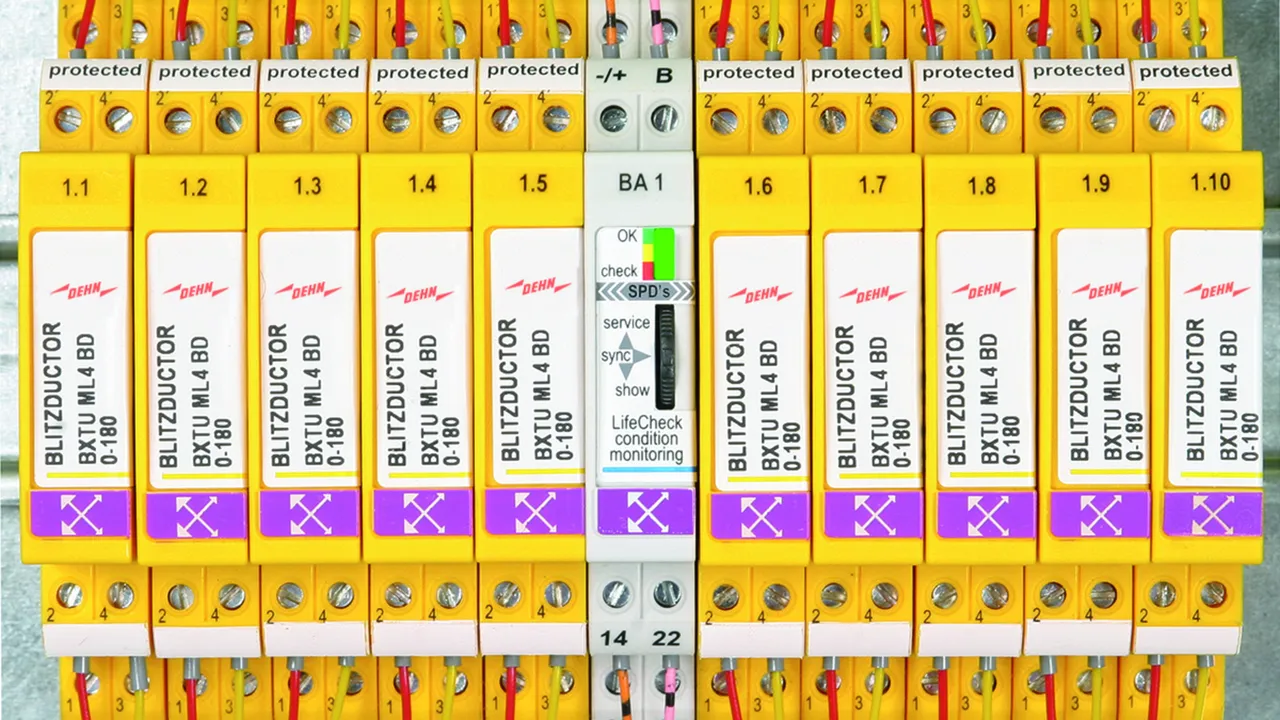

Equipo para montaje en carril DIN con sensor RFID LifeCheck integrado para la vigilancia del estado operativo de máx. 10 dispositivos BLITZDUCTOR XT/XTU equipados con RFID LifeCheck. Un LED tricolor y la señalización por contactos libres de potencial (abierto o cerrado) indican el estado operativo del descargador. Con la interfaz RS485 integrada pueden vigilarse máx. 15 DRC MCM XT en un sistema con máx. 150 descargadores BLITZDUCTOR XT/XTU.
El software gratuito "Status Display and Service Console" puede ser utilizado opcionalmente a través de un convertidor RS485. El software permite vigilar de manera remota el estado de los descargadores mediante un PC.
Descarga: www.dehn.es

1 Produkt

Art.-Nr. 910695 DRC MCM XT

GTIN 4013364118959, Zolltarifnr. (EU): 90308900, Bruttogewicht: 217.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Para vigilar: hasta 10 descargadores BLITZDUCTOR XT/XTU ML

Producto DEHN
Tipo: DRC MCM XT
art. no.: 910695
o equivalente

Zertifikate

Technische Daten

Margen de tensión de entrada dc (U_IN )	18-48 V
Corriente nominal absorbida máx. (I_IN )	100 mA
Frecuencia de transmisión RFID	125 kHz
Datos de los contactos FM	contactos normalmente abierto o cerrado
Volumen de suministro	base, modulo de control, guía rapida y etiquetas de numeración

Para vigilar	hasta 10 descargadores BLITZDUCTOR XT/XTU ML
Para vigilar	hasta 10 descargadores BLITZDUCTOR XT/XTU ML EX; solamente en atmósferas no expuestas al riesgo de explosión. Respetar las medidas de los hilos!
Elementos de manejo	rueda botón, interruptor DIP
Elementos de indicación	LED de 3 colores(verde, naranja, rojo)
Margen de tensión de entrada dc (U_IN )	18-48 V
Corriente nominal absorbida máx. (I_IN )	100 mA
Frecuencia de transmisión RFID	125 kHz
Aviso “recomendado sustituir descargador”	LED, contacto FM
Ciclo de prueba	continuo
Margen de temperatura de servicio para vigilancia de 10 BXT	-20 °C ... +60 °C
Margen de temperatura de servicio para vigilancia de 8 BXT	-40 °C ... +80 °C
Clase de protección	IP 20
Montaje sobre	carril DIN de 35 mm según EN 60715
Conexión	tornillo
Sección de conexión (rígido/flexible)	0.08-2.5 mm²
Par de apriete (borna de conexión)	0.4 Nm
Material de la carcasa	poliamida PA 6.6
Color	gris
Normas de verificación	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
Datos de los contactos FM	contactos normalmente abierto o cerrado
Forma de los contactos FM	resistencia de contacto < 25 Ω; corriente de fuga < 1 µA
Potencia de conexión DC	350 V / 0.12 A
Potencia de conexión AC	250 V / 0.07 A
Volumen de suministro	base, modulo de control, guía rapida y etiquetas de numeración

Artikel 910695 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 910695 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRC SCM XT

Equipo para montaje en carril DIN con sensor RFID LifeCheck integrado para la vigilancia del estado operativo de máx. 10 dispositivos BLITZDUCTOR XT/XTU equipados con RFID LifeCheck. Indicación óptica del estado operativo del descargador mediante un LED tricolor combinado con la señalización a distancia (contacto abierto).

1 Produkt

Art.-Nr. 910696 DRC SCM XT

GTIN 4013364149359, Zolltarifnr. (EU): 90308900, Bruttogewicht: 161.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Para vigilar: hasta 10 descargadores BLITZDUCTOR XT/XTU ML

Producto DEHN
Tipo: DRC SCM XT
art. no.: 910696
o equivalente

Zertifikate

Technische Daten

Margen de tensión de entrada dc (U_IN )	18-48 V
Corriente nominal absorbida máx. (I_IN )	100 mA
Frecuencia de transmisión RFID	125 kHz
Datos de los contactos FM	contactos normalmente abierto o cerrado
Volumen de suministro	base, modulo de control, guía rapida y etiquetas de numeración

Para vigilar	hasta 10 descargadores BLITZDUCTOR XT/XTU ML
Para vigilar	hasta 10 descargadores BLITZDUCTOR XT/XTU ML EX; solamente en atmósferas no expuestas al riesgo de explosión. Respetar las medidas de los hilos!
Elementos de manejo	rueda botón, interruptor DIP
Elementos de indicación	LED de 3 colores (verde, naranja, rojo)
Margen de tensión de entrada dc (U_IN )	18-48 V
Corriente nominal absorbida máx. (I_IN )	100 mA
Frecuencia de transmisión RFID	125 kHz
Aviso “recomendado sustituir descargador”	LED, contacto FM
Ciclo de prueba	continuo
Margen de temperatura de servicio para vigilancia de 10 BXT	-20 °C ... +60 °C
Margen de temperatura de servicio para vigilancia de 8 BXT	-40 °C ... +80 °C
Clase de protección	IP 20
Montaje sobre	carril DIN de 35 mm según EN 60715
Conexión	tornillo
Sección de conexión (rígido/flexible)	0.08-2.5 mm²
Par de apriete (borna de conexión)	0.4 Nm
Material de la carcasa	poliamida PA 6.6
Color	gris
Normas de verificación	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
Datos de los contactos FM	contactos normalmente abierto o cerrado
Forma de los contactos FM	resistencia de contacto < 25 Ω; corriente de fuga < 1 µA
Potencia de conexión DC	350 V / 0.12 A
Potencia de conexión AC	250 V / 0.07 A
Volumen de suministro	base, modulo de control, guía rapida y etiquetas de numeración
