UGKF

Adaptador de protección contra sobretensiones para cables coaxiales
Se conecta directamente a los equipos finales con conexiones coaxiales
Toma de tierra indirecta del blindaje

Details

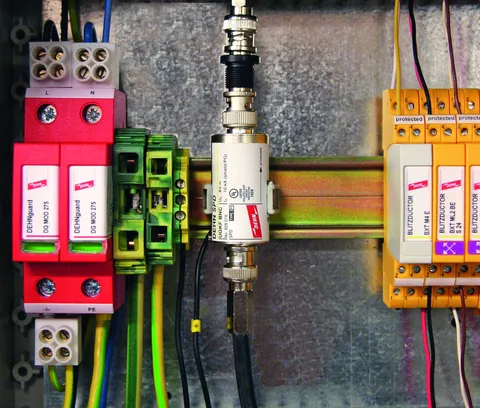

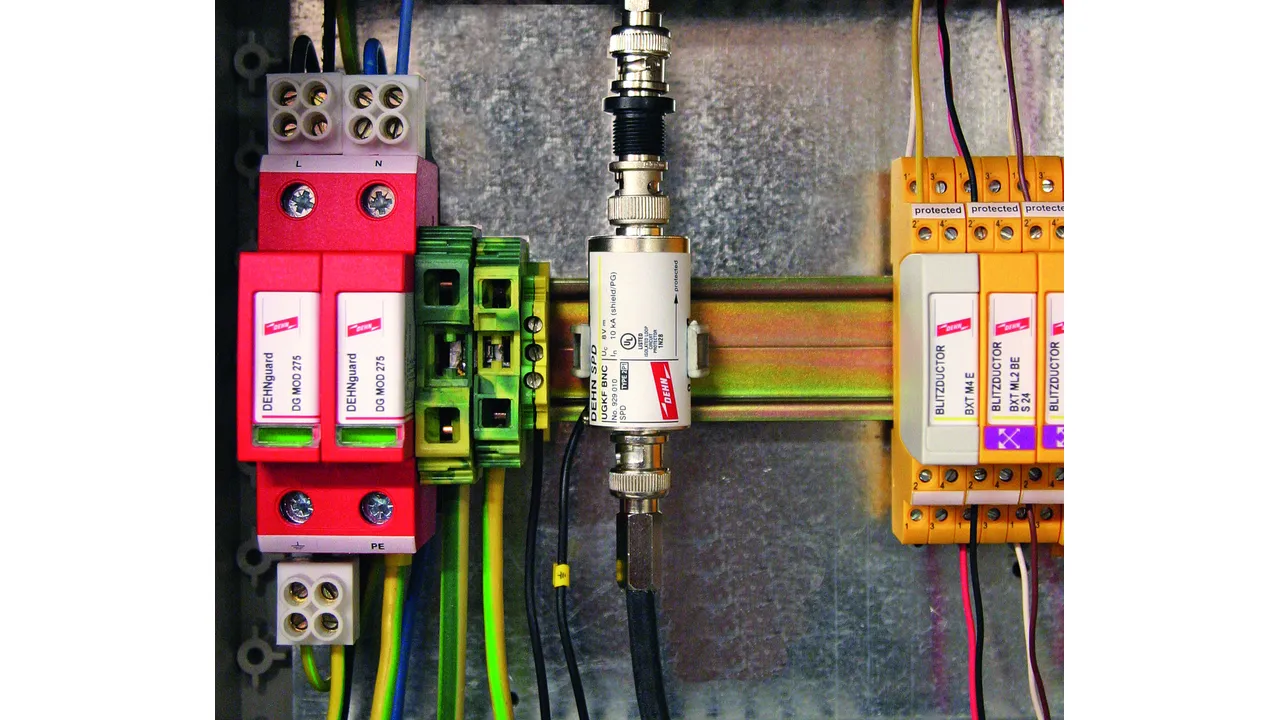

DGA BNC VC... para el montaje fácil sobre carril o pared.

lorem ipsum — DGA BNC VC... para el montaje fácil sobre carril o pared.

DGA BNC VC ... fácilmente adaptable a través de la conexión BNC.

UGKF BNC para la conexión directa con interfaces de equipos finales.

Registrado por UL para la aplicación específica del país.

UGKF BNC

Circuito de proteccíon contra sobretensiones de 2 etapas, para proteger camaras de vídeo y Arcnet con conexíon BNC, puesta a tierra indirecta del apantallamiento del cable, para evitar ruido de zumbido.

1 Produkt

Art.-Nr. 929010 UGKF BNC

GTIN 4013364039940, Zolltarifnr. (EU): 85363010, Bruttogewicht: 67.70 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Tensión máxima permanente DC : 8 V
C2 Corriente nominal de impulso de descarga (8/20 µs) hilo-pantalla: 2.5 kA

Producto DEHN
Tipo: UGKF BNC
art. no.: 929010
o equivalente

Zertifikate

Technische Daten

Clase DPS	T
Tensión máxima permanente DC (U_C )	8 V
Corriente nominal (I_L )	0.1 A
C2 Corriente nominal de impulso de descarga (8/20 µs) hilo-pantalla (I_n )	2.5 kA
Atenuación de intercalación en 300 MHz (50 Ω)	≤ 3 dB
Pérdida de retorno 200 MHz (50 Ω)	≥ 20 dB
Atenuación de intercalación en 265 MHz (75 Ω)	≤ 3 dB
Pérdida de retorno 40 MHz (75 Ω)	≥ 20 dB
Certificaciones	CSA, UL

Clase DPS	T
Tensión nominal UN (U_N )	5 V
Tensión máxima permanente DC (U_C )	8 V
Corriente nominal (I_L )	0.1 A
C2 Corriente nominal de impulso de descarga (8/20 µs) hilo-pantalla (I_n )	2.5 kA
C2 Corriente nominal de impulso de descarga (8/20 µs) pantalla-PG (I_n )	10 kA
Nivel de protección hilo-pantalla con I_n C2 (U_P )	≤ 25 V
Nivel de protección hilo-pantalla con 1 kV/µs C3 (U_P )	≤ 15 V
Nivel de protección blindaje-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Atenuación de intercalación en 300 MHz (50 Ω)	≤ 3 dB
Pérdida de retorno 200 MHz (50 Ω)	≥ 20 dB
Atenuación de intercalación en 265 MHz (75 Ω)	≤ 3 dB
Pérdida de retorno 40 MHz (75 Ω)	≥ 20 dB
Resistencia (Z)	50 Ω / 75 Ω
Impedancia de serie por hilo	10 Ω
Capacidad Ad-blindaje (C)	≤ 50 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Conexión entrada/salida	conector BNC/Clavija BNC
Toma de tierra	a través de cable de tierra 0.75 mm²
Toma de tierra del blindaje	indirecta a través de la vía de chispa integrada
Normas de verificacíon	IEC 61643-21 / EN 61643-21
Certificaciones	CSA, UL
