Art.-Nr. 952513 DG M YPV SCI 150

GTIN 4013364136663, Zolltarifnr. (EU): 85363030, Bruttogewicht: 289.70 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones modular DEHNguard M YPV SCI 150
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150
art. no.: 952513
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Certificaciones	KEMA, UL, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Nivel de protección con 5 kA (U_P )	≤ 0,6 kV
Tiempo de respuesta (t_A )	25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA

Artikel 952513 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952513 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

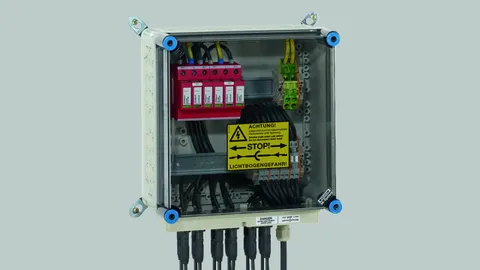

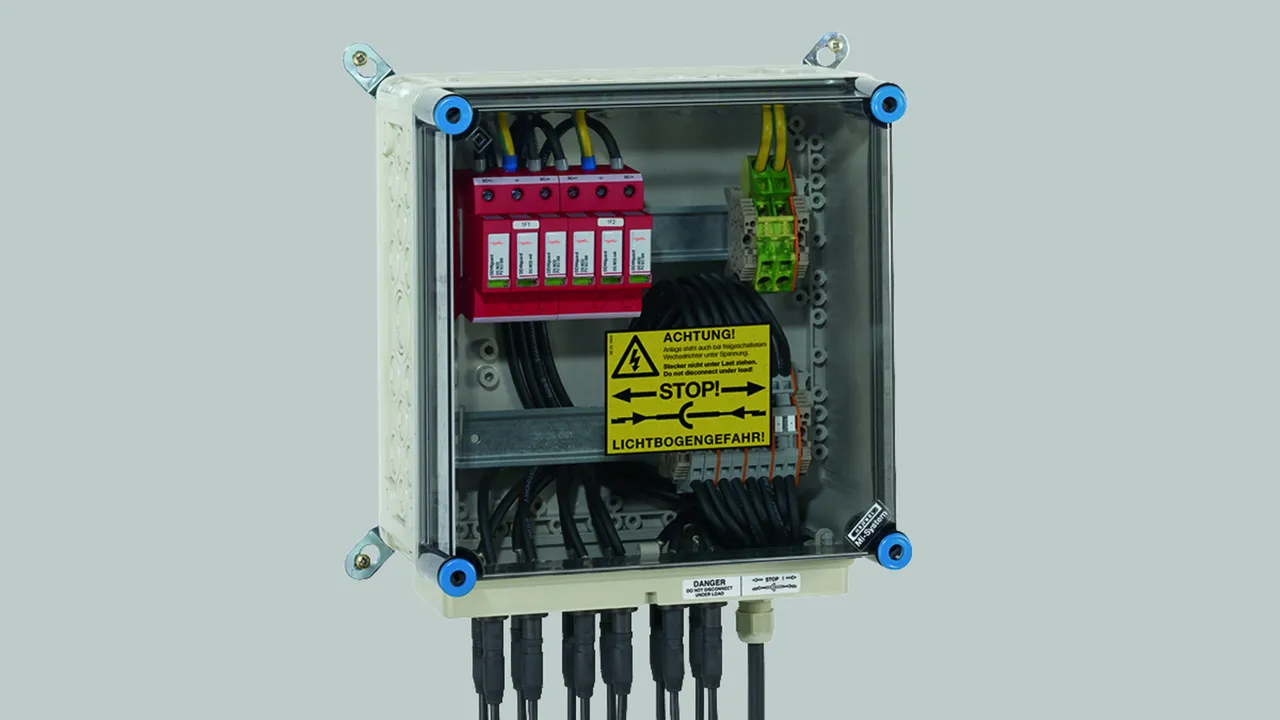

Art.-Nr. 952510 DG M YPV SCI 1000

GTIN 4013364126428, Zolltarifnr. (EU): 85363030, Bruttogewicht: 361.40 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard M YPV SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000
art. no.: 952510
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	KEMA, UL, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA

Artikel 952510 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952510 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952512 DG M YPV SCI 1200

GTIN 4013364127951, Zolltarifnr. (EU): 85354000, Bruttogewicht: 356.50 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard M YPV SCI 1200
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200
art. no.: 952512
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Certificaciones	KEMA, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	30 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Nivel de protección con 5 kA (U_P )	≤ 4 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, CSA

Artikel 952512 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952512 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952518 DG M YPV SCI 150 FM

GTIN 4013364136670, Zolltarifnr. (EU): 85363030, Bruttogewicht: 297.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones modular DEHNguard M YPV SCI 150 FM
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo con contacto de señalización a distancia
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150 FM
art. no.: 952518
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 50539-11	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 50539-11	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Nivel de protección con 5 kA (U_P )	≤ 0,6 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 952518 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952518 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952515 DG M YPV SCI 1000 FM

GTIN 4013364126435, Zolltarifnr. (EU): 85363030, Bruttogewicht: 343.90 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard M YPV SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000 FM
art. no.: 952515
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 952515 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952515 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952517 DG M YPV SCI 1200 FM

GTIN 4013364127968, Zolltarifnr. (EU): 85354000, Bruttogewicht: 359.30 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard M YPV SCI 1200 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200 FM
art. no.: 952517
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Certificaciones	KEMA, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	30 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Nivel de protección con 5 kA (U_P )	≤ 4 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 952517 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952517 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952514 DG M PV2 SCI 1000

GTIN 4013364224964, Zolltarifnr. (EU): 85363030, Bruttogewicht: 588.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard M PV2 SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000
art. no.: 952514
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA

Artikel 952514 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952514 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952519 DG M PV2 SCI 1000 FM

GTIN 4013364224971, Zolltarifnr. (EU): 85363030, Bruttogewicht: 599.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard M PV2 SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000 FM
art. no.: 952519
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 952519 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952519 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 999799 DG M PV2 SCI SN1868 FM

GTIN 4013364328723, Zolltarifnr. (EU): 85363030, Bruttogewicht: 598.30 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard M PV2 SCI SN1868 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas
Con contacto de señalización remota, ancho de 5 módulos
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 3 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Indicación de fallo

Producto DEHN
Tipo: DG M PV2 SCI SN1868 FM
art. no.: 999799
o equivalente

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Class II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Class II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 999799 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 999799 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard modular (Y)PV SCI ...

Details

DEHNguard M YPV SCI ...

Art.-Nr. 952513 DG M YPV SCI 150

Sie müssen angemeldet sein um 952300.stp herunterzuladen.

Sie müssen angemeldet sein um 952300.igs herunterzuladen.

Sie müssen angemeldet sein um 952300.jt herunterzuladen.

Sie müssen angemeldet sein um 952300.dwg herunterzuladen.

Sie müssen angemeldet sein um 952510m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952513.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952513.wspak herunterzuladen.

SCI-Technologie

Artikel 952513 wurde zum Merkzettel hinzugefügt.

Artikel 952513 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952510 DG M YPV SCI 1000

Sie müssen angemeldet sein um 952300.stp herunterzuladen.

Sie müssen angemeldet sein um 952300.igs herunterzuladen.

Sie müssen angemeldet sein um 952300.jt herunterzuladen.

Sie müssen angemeldet sein um 952300.dwg herunterzuladen.

Sie müssen angemeldet sein um 952510m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952510.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952510.wspak herunterzuladen.

SCI-Technologie

Artikel 952510 wurde zum Merkzettel hinzugefügt.

Artikel 952510 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952512 DG M YPV SCI 1200

Sie müssen angemeldet sein um 952300.stp herunterzuladen.

Sie müssen angemeldet sein um 952300.igs herunterzuladen.

Sie müssen angemeldet sein um 952300.jt herunterzuladen.

Sie müssen angemeldet sein um 952300.dwg herunterzuladen.

Sie müssen angemeldet sein um 952510m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952512.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952512.wspak herunterzuladen.

SCI-Technologie

Artikel 952512 wurde zum Merkzettel hinzugefügt.

Artikel 952512 wurde zum Warenkorb hinzugefügt.

DEHNguard M YPV SCI ... FM

Art.-Nr. 952518 DG M YPV SCI 150 FM

Sie müssen angemeldet sein um 952305.stp herunterzuladen.

Sie müssen angemeldet sein um 952305.igs herunterzuladen.

Sie müssen angemeldet sein um 952305.jt herunterzuladen.

Sie müssen angemeldet sein um 952305.dwg herunterzuladen.

Sie müssen angemeldet sein um 952515m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952518.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952518.wspak herunterzuladen.

SCI-Technologie

Artikel 952518 wurde zum Merkzettel hinzugefügt.

Artikel 952518 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952515 DG M YPV SCI 1000 FM

Sie müssen angemeldet sein um 952305.stp herunterzuladen.

Sie müssen angemeldet sein um 952305.igs herunterzuladen.

Sie müssen angemeldet sein um 952305.jt herunterzuladen.

Sie müssen angemeldet sein um 952305.dwg herunterzuladen.

Sie müssen angemeldet sein um 952515m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952515.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952515.wspak herunterzuladen.

SCI-Technologie

Artikel 952515 wurde zum Merkzettel hinzugefügt.

Artikel 952515 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952517 DG M YPV SCI 1200 FM

Sie müssen angemeldet sein um 952305.stp herunterzuladen.

Sie müssen angemeldet sein um 952305.igs herunterzuladen.

Sie müssen angemeldet sein um 952305.jt herunterzuladen.

Sie müssen angemeldet sein um 952305.dwg herunterzuladen.

Sie müssen angemeldet sein um 952515m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952517.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952517.wspak herunterzuladen.

SCI-Technologie

Artikel 952517 wurde zum Merkzettel hinzugefügt.

Artikel 952517 wurde zum Warenkorb hinzugefügt.

DEHNguard M PV2 SCI ... (FM)

Art.-Nr. 952514 DG M PV2 SCI 1000

Sie müssen angemeldet sein um 952514.stp herunterzuladen.

Sie müssen angemeldet sein um 952514.igs herunterzuladen.

Sie müssen angemeldet sein um 952514.jt herunterzuladen.

Sie müssen angemeldet sein um 952514.dwg herunterzuladen.

Sie müssen angemeldet sein um 952514m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952514.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952514.wspak herunterzuladen.

SCI-Technologie
