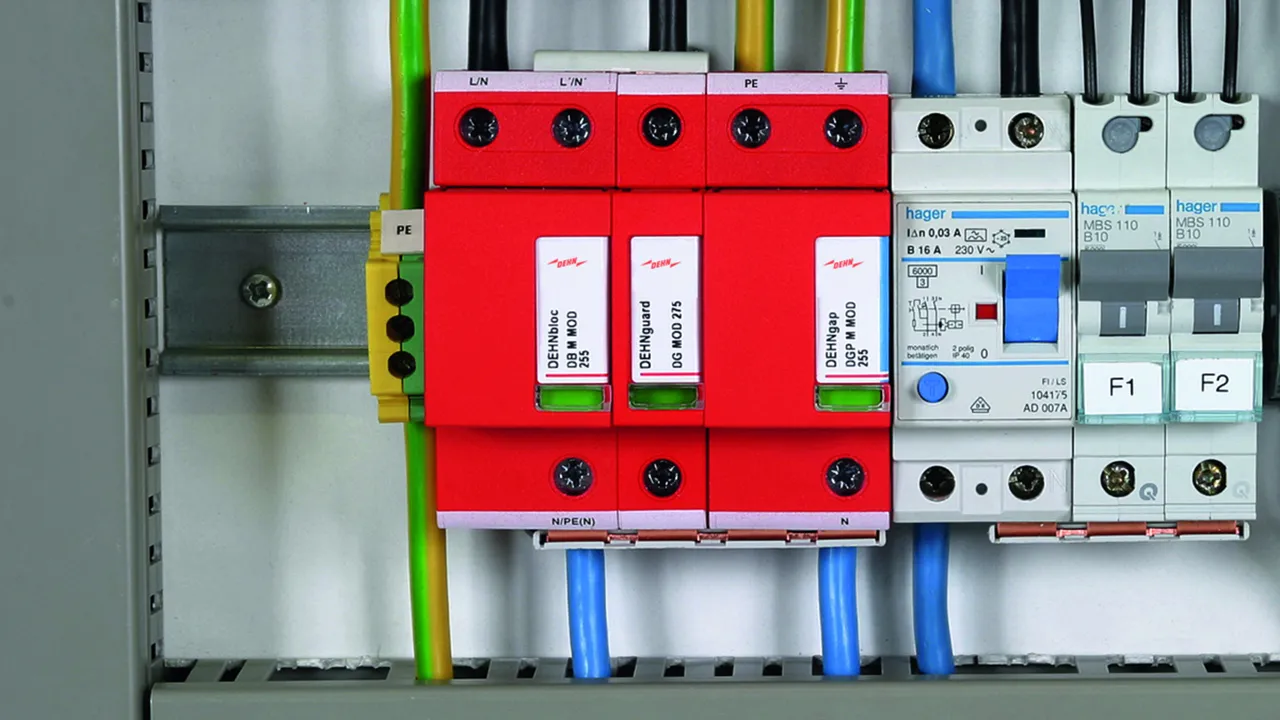

Art.-Nr. 961101 DGP M 255

GTIN 4013364118676, Zolltarifnr. (EU): 85363030, Bruttogewicht: 331.00 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Producto DEHN
Tipo: DGP M 255
art. no.: 961101
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	VDE, KEMA, UL

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm²varios hilos / 35 mm²flexible
Sección de conexión (9) (máx.)	35 mm²varios hilos / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL

Artikel 961101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961105 DGP M 255 FM

GTIN 4013364118683, Zolltarifnr. (EU): 85363030, Bruttogewicht: 336.00 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador de corriente de rayo coordinado N-PE DEHNgap M 255 FM
Descargador de corriente de rayo monopolar, modular, coordinado y enchufable N-PE, ancho 2TE

con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Señalización en la ventanilla de inspección
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms
Coordinación energética según DIN EN 62305-4
Directa al descargador N-PE DEHNgap C S de la familia Red/Line

Producto DEHN
Tipo: DGP M 255 FM
art. no.: 961105
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	VDE, KEMA, UL
Contactos FM/Forma de los contactos	contacto conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido/flexible
Sección de conexión (N, PE) (máx.)	50 mm² rígido/35 mm² flexible
Sección de conexión (9) (máx.)	35 mm² rígido/25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contactos FM/Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 961105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900050 DGPM 1 255 S

GTIN 4013364107496, Zolltarifnr. (EU): 85363030, Bruttogewicht: 539.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255 S
Descargador de corriente de rayo monopolar, coordinado N-PE
Para sistemas de barras colectoras industriales
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 2,5 kV (Incluye cable de conexión de 80 cm)
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: 100 Aeff
Resistencia TOV: 1200 V/200 ms
Coordinación energética UNE EN 62305-4
Descargador de la familia Red/Line
Montaje en barra colectora N mín. 35 mm2
Medidas de montaje (an. x al. x prof.) (72 x 89 x 100) mm

Producto DEHN
Tipo: DGPM 1 255 S
art. no.: 900050
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 2,5 kV (incl. cable de conexión de 80 cm)
Vigilancia del estado operativo	vía DEHNsignal DSI E 3

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV (incl. cable de conexión de 80 cm)
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Número de puertos	1
Montaje sobre	barra colectora N mín. 35 mm²
Conexión	vía terminal de cable de mín. 35 mm² / máx. 50 mm²
Vigilancia del estado operativo	vía DEHNsignal DSI E 3
Conexión para el DSI E 3 (S) mín.	1 mm²rígido / flexible
Conexión para el DSI E 3 (S) máx.	2,5 mm²rígido / flexible
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Dimensiones (an x al x pr)	72 x 89 x 100 mm

Artikel 900050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961180 DGPM 1 255

GTIN 4013364157323, Zolltarifnr. (EU): 85363090, Bruttogewicht: 460.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255
art. no.: 961180
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	KEMA

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm² flexible / 35 mm² rígido
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA

Artikel 961180 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961180 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961185 DGPM 1 255 FM

GTIN 4013364157330, Zolltarifnr. (EU): 85363090, Bruttogewicht: 460.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255 FM
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255 FM
art. no.: 961185
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	KEMA
Contactos FM/Forma de los contactos	contacto conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm² flexible / 35 mm² rígido
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM/Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 961185 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961185 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961160 DGPM 440

GTIN 4013364116290, Zolltarifnr. (EU): 85363030, Bruttogewicht: 415.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de corriente de rayo N-PE DEHNgap Maxi 440
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 440 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440
art. no.: 961160
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 2,5 kV
Certificaciones	UL

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL

Artikel 961160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961165 DGPM 440 FM

GTIN 4013364116306, Zolltarifnr. (EU): 85363030, Bruttogewicht: 418.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de corriente de rayo N-PE DEHNgap Maxi 440 FM
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 440 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440 FM
art. no.: 961165
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 2,5 kV
Certificaciones	UL
Contactos FM/Forma de los contactos	contacto conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm² rigido / 35 mm² flexible
Sección de conexión (9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL
Contactos FM/Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 961165 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961165 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961102 DGPH M 255

GTIN 4013364118690, Zolltarifnr. (EU): 85363030, Bruttogewicht: 300.00 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador de corrientes de rayo N-PE modular DEHNgap H M 255
Descargador unipolar de corrientes de rayo N-PE
modular, enchufable, coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 4 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 255 V ac
Resistencia a TOV: 1200 V/200 ms
Coordinación energética según la DIN EN 62305-4
directamente a descargadores N-PE DEHNgap C S
de la línea Red/Line

Producto DEHN
Tipo: DGPH M 255
art. no.: 961102
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 4 kV

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 4 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Número de puertos	1
Sección de conexión (mín.)	10 mm² rígido / flexible
Sección de conexión (máx.)	50 mm² rigido / 35 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880

Artikel 961102 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961102 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNgap

Details

DEHNgap M 255 (FM)

Art.-Nr. 961101 DGP M 255

Sie müssen angemeldet sein um 961110.stp herunterzuladen.

Sie müssen angemeldet sein um 961110.igs herunterzuladen.

Sie müssen angemeldet sein um 961110.jt herunterzuladen.

Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

Sie müssen angemeldet sein um 961101_102m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961101.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961101.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961101 wurde zum Merkzettel hinzugefügt.

Artikel 961101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961105 DGP M 255 FM

Sie müssen angemeldet sein um 961115.stp herunterzuladen.

Sie müssen angemeldet sein um 961115.igs herunterzuladen.

Sie müssen angemeldet sein um 961115.jt herunterzuladen.

Sie müssen angemeldet sein um 961115.dwg herunterzuladen.

Sie müssen angemeldet sein um 961105m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961105.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961105.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961105 wurde zum Merkzettel hinzugefügt.

Artikel 961105 wurde zum Warenkorb hinzugefügt.

DEHNgap Maxi 1 255 S

Art.-Nr. 900050 DGPM 1 255 S

Sie müssen angemeldet sein um 900050.stp herunterzuladen.

Sie müssen angemeldet sein um 900050.igs herunterzuladen.

Sie müssen angemeldet sein um 900050.jt herunterzuladen.

Sie müssen angemeldet sein um 900050.dwg herunterzuladen.

Sie müssen angemeldet sein um 900050m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um 900050_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900050.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 900050 wurde zum Merkzettel hinzugefügt.

Artikel 900050 wurde zum Warenkorb hinzugefügt.

DEHNgap Maxi 1 255 (FM)

Art.-Nr. 961180 DGPM 1 255

Sie müssen angemeldet sein um 961140.stp herunterzuladen.

Sie müssen angemeldet sein um 961140.igs herunterzuladen.

Sie müssen angemeldet sein um 961140.jt herunterzuladen.

Sie müssen angemeldet sein um 961140.dwg herunterzuladen.

Sie müssen angemeldet sein um 961160m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961180.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961180.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961180 wurde zum Merkzettel hinzugefügt.

Artikel 961180 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961185 DGPM 1 255 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961165m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961185.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961185.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961185 wurde zum Merkzettel hinzugefügt.

Artikel 961185 wurde zum Warenkorb hinzugefügt.

DEHNgap Maxi 440 (FM)

Art.-Nr. 961160 DGPM 440

Sie müssen angemeldet sein um 961140.stp herunterzuladen.

Sie müssen angemeldet sein um 961140.igs herunterzuladen.

Sie müssen angemeldet sein um 961140.jt herunterzuladen.

Sie müssen angemeldet sein um 961140.dwg herunterzuladen.

Sie müssen angemeldet sein um 961160m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961160.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961160.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961160 wurde zum Merkzettel hinzugefügt.

Artikel 961160 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961165 DGPM 440 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961165m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961165.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961165.wspak herunterzuladen.
