Módulo de protección para el DEHNventil modular

  • Alta capacidad de derivación gracias a la potente vía de chispas de deslizamiento
  • Máxima disponibilidad de las instalaciones mediante la tecnología RADAX-Flow para la limitación de la corriente consecutiva

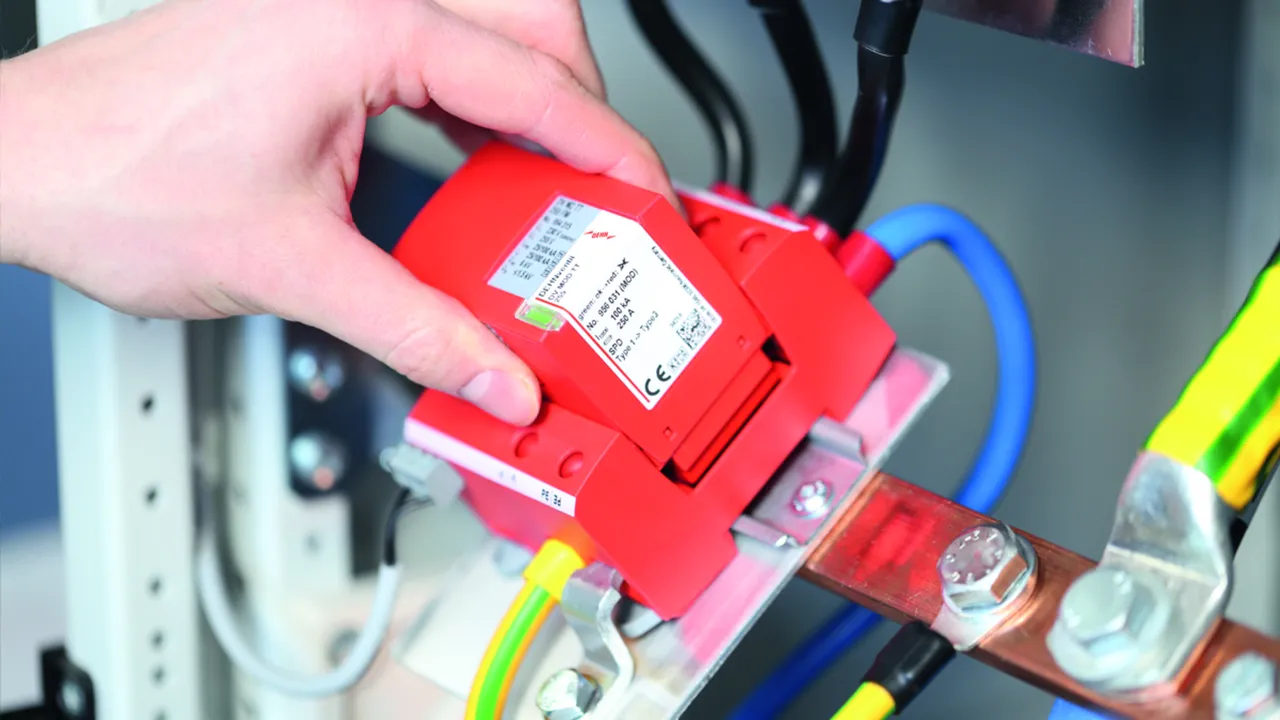

  • Fácil sustitución de los módulos de protección gracias al sistema de desbloqueo
  • Señalización del estado operativo mediante señalización verde/roja en la ventanilla de inspección
En los circuitos de protección multipolo, recomendamos sustituir el conjunto completo de módulos de protección si falla un módulo.

Details

lorem ipsum

Módulo de protección RAC basado en vías de chispas

Módulo de protección de vía de chispas RAC

5 Produkte

Art.-Nr. 956030 DV MOD TNC 255

GTIN 4013364510609, Zolltarifnr. (EU): 85363090, Bruttogewicht: 269.21 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 954030.stp

      Sie müssen angemeldet sein um 954030.stp herunterzuladen.

      Login
    • 954030.iges

      Sie müssen angemeldet sein um 954030.iges herunterzuladen.

      Login
    • 954030.jt

      Sie müssen angemeldet sein um 954030.jt herunterzuladen.

      Login
    • 954030.dwg

      Sie müssen angemeldet sein um 954030.dwg herunterzuladen.

      Login
    • 954030m_D.dxf

      Sie müssen angemeldet sein um 954030m_D.dxf herunterzuladen.

      Login
Módulo de protección de vía de chispas DV MOD TNC 255
Módulo de protección basado en vía de chispas para tipo 1 + tipo 2 + tipo 3
Descargador de la familia de productos Red/Line según EN 61643-11
Vía de chispas RAC de alto rendimiento
Indicación de fallo mediante
señalización roja en la ventanilla de inspección
Máxima tensión de servicio: 255 V CA
Corriente de choque de rayo: 75 kA
Certificado según VDE, KEMA

Producto DEHN
Tipo: DV MOD TNC 255
art. no.: 956030
o equivalente

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Máxima tensión permisible de servicio AC (UC ) 255 V
Corriente de choque de rayo (10/350 µs) (Iimp ) 75 kA

Artikel 956030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956040 DV MOD TNS 255

GTIN 4013364510593, Zolltarifnr. (EU): 85363090, Bruttogewicht: 333.70 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

Módulo de protección de vía de chispas DV MOD TNS 255
Módulo de protección basado en vía de chispas para tipo 1 + tipo 2 + tipo 3
Descargador de la familia de productos Red/Line según EN 61643-11
Vía de chispas RAC de alto rendimiento
Indicación de fallo mediante
señalización roja en la ventanilla de inspección
Máxima tensión de servicio: 255 V CA
Corriente de choque de rayo: 100 kA
Certificado según VDE, KEMA

Producto DEHN
Tipo: DV MOD TNS 255
art. no.: 956040
o equivalente

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Máxima tensión permisible de servicio AC (UC ) 255 V
Corriente de choque de rayo (10/350 µs) (Iimp ) 100 kA

Artikel 956040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956031 DV MOD TT 255

GTIN 4013364546943, Zolltarifnr. (EU): 85363090, Bruttogewicht: 346.83 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Módulo de protección de vía de chispas DV MOD TT 255
Módulo de protección basado en vía de chispas para tipo 1 + tipo 2 + tipo 3
Descargador de la familia de productos Red/Line según EN 61643-11
Vía de chispas RAC de alto rendimiento
Indicación de fallo mediante
señalización roja en la ventanilla de inspección
Máxima tensión de servicio: 255 V CA
Corriente de choque de rayo: 100 kA
Certificado según VDE, KEMA

Producto DEHN
Tipo: DV MOD TT 255
art. no.: 956031
o equivalente

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Máxima tensión permisible de servicio AC (UC ) 255 V
Corriente de choque de rayo (10/350 µs) (Iimp ) 100 kA

Artikel 956031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956020 DV MOD TN 255

GTIN 4013364510616, Zolltarifnr. (EU): 85363090, Bruttogewicht: 173.30 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

Módulo de protección de vía de chispas DV MOD TN 255
Módulo de protección basado en vía de chispas para tipo 1 + tipo 2 + tipo 3
Descargador de la familia de productos Red/Line según EN 61643-11
Vía de chispas RAC de alto rendimiento
Indicación de fallo mediante
señalización roja en la ventanilla de inspección
Máxima tensión de servicio: 255 V CA
Corriente de choque de rayo: 50 kA
Certificado según VDE, KEMA

Producto DEHN
Tipo: DV MOD TN 255
art. no.: 956020
o equivalente

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Máxima tensión permisible de servicio AC (UC ) 255 V
Corriente de choque de rayo (10/350 µs) (Iimp ) 50 kA

Artikel 956020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956011 DV MOD TT 2P 255

GTIN 4013364546950, Zolltarifnr. (EU): 85363090, Bruttogewicht: 191.83 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Módulo de protección de vía de chispas DV MOD TT 2P 255
Módulo de protección basado en vía de chispas para tipo 1 + tipo 2 + tipo 3
Descargador de la familia de productos Red/Line según EN 61643-11
Vía de chispas RAC de alto rendimiento
Indicación de fallo mediante
señalización roja en la ventanilla de inspección
Máxima tensión de servicio: 255 V CA
Corriente de choque de rayo: 50 kAef (prosp.)
Certificado según VDE, KEMA

Producto DEHN
Tipo: DV MOD TT 2P 255
art. no.: 956011
o equivalente

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Máxima tensión permisible de servicio AC (UC ) 255 V
Corriente de choque de rayo (10/350 µs) (Iimp ) 25 kA

Artikel 956011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Módulo de protección basado en vía de chispas

Módulo de protección basado en tecnología de vía de chispas para DEHNventil M ...

1 Produkt

Art.-Nr. 951001 DV MOD 255

GTIN 4013364108066, Zolltarifnr. (EU): 85363090, Bruttogewicht: 204.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Módulo de protección de vía de chispas DV MOD 255
Módulo de protección basado en vía de chispas para tipo 1 + tipo 2
Descargador de la familia de productos Red/Line según EN 61643-11
Máxima disponibilidad de las instalaciones mediante
la tecnología RADAX-Flow para la limitación de la corriente consecutiva
Indicación de fallo mediante
señalización roja en la ventanilla de inspección
Máxima tensión de servicio: 264 V CA
Corriente de choque de rayo: 25 kA

Producto DEHN
Tipo: DV MOD 255
art. no.: 951001
o equivalente

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Máxima tensión permisible de servicio AC (UC ) 264 V
Corriente de choque de rayo (10/350 µs) (Iimp ) 25 kA

Artikel 951001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Módulo de protección basado en vía de chispas N-PE

Módulo de protección basado en tecnología de vía de chispas N-PE para DEHNventil M ... con circuito "... + 1"

2 Produkte

Art.-Nr. 951050 DV MOD NPE 50

GTIN 4013364108073, Zolltarifnr. (EU): 85363030, Bruttogewicht: 182.60 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information



Producto DEHN
Tipo: DV MOD NPE 50
art. no.: 951050
o equivalente

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Máxima tensión permisible de servicio AC (UC ) 255 V
Corriente de choque de rayo (10/350 µs) (Iimp ) 50 kA

Artikel 951050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 951100 DV MOD NPE 100

GTIN 4013364108080, Zolltarifnr. (EU): 85363030, Bruttogewicht: 183.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information



Producto DEHN
Tipo: DV MOD NPE 100
art. no.: 951100
o equivalente

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Máxima tensión permisible de servicio AC (UC ) 255 V
Corriente de choque de rayo (10/350 µs) (Iimp ) 100 kA

Artikel 951100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
