Varillas captadoras autosoportadas de 4 hasta 9 m

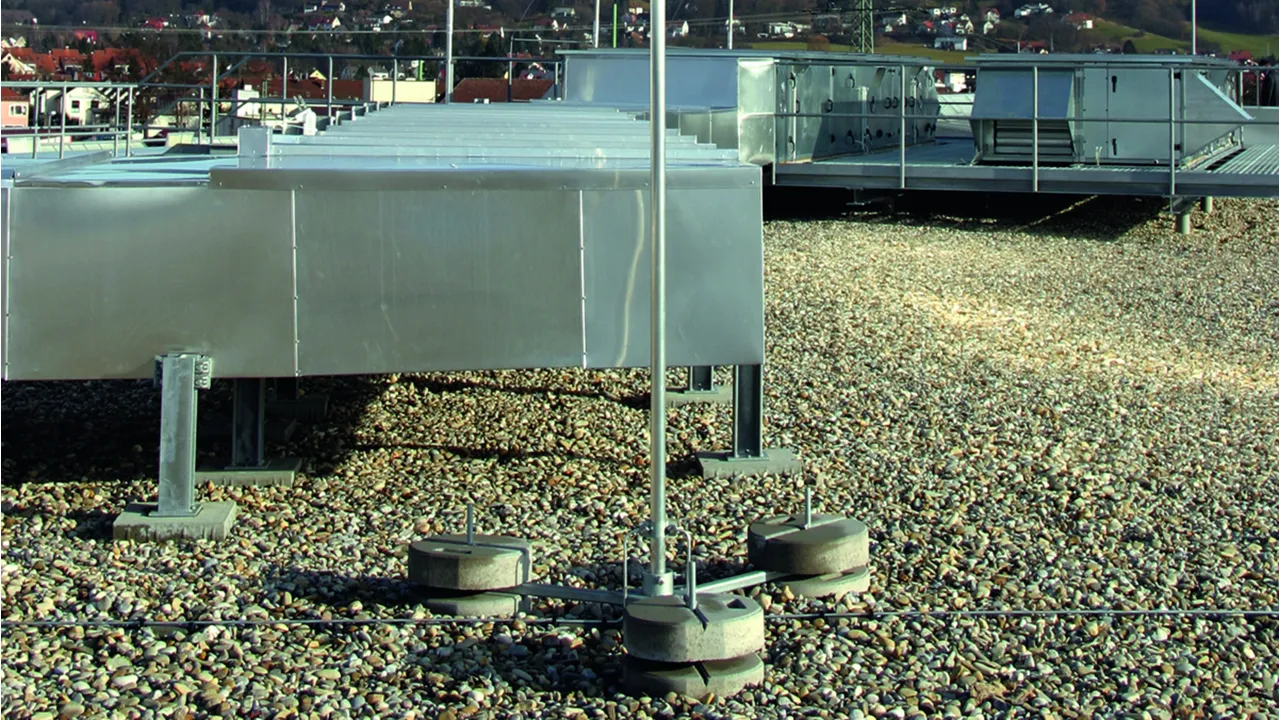

Varilla captadora autosoportada con trípode plegable para la protección de estructuras en cubierta, adaptadas a la inclinación del tejado hasta 10°.

El zócalo de hormigón apilable (Art. Nr. 102 010) y la placa protectora (Art. Nr. 102 050) deben pedirse por separado.

Componentes:
– Tubo Ø40x5 mm
– Varilla captadora de tubo con extremo rebajado Ø16/10 mm; opcionalmente Ø 22/16/10 mm
– Caballete doble para 2 conductores Rd 8-10 mm
– Trípode para zócalos de hormigón con técnica de cuña

Nota: Los pesos del techo permisibles tienen que tenerse en cuenta y, si necesario, hay que consultar el constructor del edificio.

Hasta alturas de 5,5 m

4 Produkte

Art.-Nr. 105400 FS D40 16 10 4000 AL DBS KB STTZN

GTIN 4013364094383, Zolltarifnr. (EU): 85389099, Bruttogewicht: 13.40 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105400.stp

      Sie müssen angemeldet sein um 105400.stp herunterzuladen.

      Login
    • 105400.igs

      Sie müssen angemeldet sein um 105400.igs herunterzuladen.

      Login
    • 105400.jt

      Sie müssen angemeldet sein um 105400.jt herunterzuladen.

      Login
    • 105400.dwg

      Sie müssen angemeldet sein um 105400.dwg herunterzuladen.

      Login
    • 105400m_D.dxf

      Sie müssen angemeldet sein um 105400m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 4000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 185 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 4000 mm
Radio: 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 132 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 184 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 185 km/h
Espacio necesario para el trípode: 1210 x 1340 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 4000 AL DBS KB STTZN
art. no.: 105400
o equivalente

Zertifikate



Technische Daten

Altura 4000 mm
Radio 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 132 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 184 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 185 km/h
Espacio necesario para el trípode 1210 x 1340 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105450 FS D40 22 16 10 4500 AL DBS KB STTZN

GTIN 4013364094413, Zolltarifnr. (EU): 85389099, Bruttogewicht: 13.80 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105450.stp

      Sie müssen angemeldet sein um 105450.stp herunterzuladen.

      Login
    • 105450.igs

      Sie müssen angemeldet sein um 105450.igs herunterzuladen.

      Login
    • 105450.jt

      Sie müssen angemeldet sein um 105450.jt herunterzuladen.

      Login
    • 105450.dwg

      Sie müssen angemeldet sein um 105450.dwg herunterzuladen.

      Login
    • 105450m_D.dxf

      Sie müssen angemeldet sein um 105450m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 4500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 186 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 4500 mm
Radio: 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 117 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 163 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 186 km/h
Espacio necesario para el trípode: 1210 x 1340 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 4500 AL DBS KB STTZN
art. no.: 105450
o equivalente

Zertifikate



Technische Daten

Altura 4500 mm
Radio 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 117 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 163 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 186 km/h
Espacio necesario para el trípode 1210 x 1340 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105450 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105450 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105500 FS D40 16 10 5000 AL DBS KB STTZN

GTIN 4013364094420, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.00 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105500.stp

      Sie müssen angemeldet sein um 105500.stp herunterzuladen.

      Login
    • 105500.igs

      Sie müssen angemeldet sein um 105500.igs herunterzuladen.

      Login
    • 105500.jt

      Sie müssen angemeldet sein um 105500.jt herunterzuladen.

      Login
    • 105500.dwg

      Sie müssen angemeldet sein um 105500.dwg herunterzuladen.

      Login
    • 105500m_D.dxf

      Sie müssen angemeldet sein um 105500m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 5000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 163 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben
pedirse por separado.
Altura: 5000 mm
Radio: 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 99 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 132 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 163 km/h
Espacio necesario para el trípode: 1210 x 1340 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 5000 AL DBS KB STTZN
art. no.: 105500
o equivalente

Zertifikate



Technische Daten

Altura 5000 mm
Radio 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 99 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 132 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 163 km/h
Espacio necesario para el trípode 1210 x 1340 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105500 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105500 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105550 FS D40 22 16 10 5500 AL DBS KB STTZN

GTIN 4013364094437, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.20 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105550.stp

      Sie müssen angemeldet sein um 105550.stp herunterzuladen.

      Login
    • 105550.igs

      Sie müssen angemeldet sein um 105550.igs herunterzuladen.

      Login
    • 105550.jt

      Sie müssen angemeldet sein um 105550.jt herunterzuladen.

      Login
    • 105550.dwg

      Sie müssen angemeldet sein um 105550.dwg herunterzuladen.

      Login
    • 105550m_D.dxf

      Sie müssen angemeldet sein um 105550m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 5500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 147 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 5500 mm
Radio: 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 93 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 121 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 147 km/h
Espacio necesario para el trípode: 1210 x 1340 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 5500 AL DBS KB STTZN
art. no.: 105550
o equivalente

Zertifikate



Technische Daten

Altura 5500 mm
Radio 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 93 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 121 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 147 km/h
Espacio necesario para el trípode 1210 x 1340 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105550 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105550 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Hasta alturas de 9 m con puntales ajustables (INOX) Ø10 mm

7 Produkte

Art.-Nr. 105600 FS D40 16 10 6000 AL DBS KB STTZN

GTIN 4013364094444, Zolltarifnr. (EU): 85389099, Bruttogewicht: 29.40 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105600.stp

      Sie müssen angemeldet sein um 105600.stp herunterzuladen.

      Login
    • 105600.igs

      Sie müssen angemeldet sein um 105600.igs herunterzuladen.

      Login
    • 105600.jt

      Sie müssen angemeldet sein um 105600.jt herunterzuladen.

      Login
    • 105600.dwg

      Sie müssen angemeldet sein um 105600.dwg herunterzuladen.

      Login
    • 105600m_D.dxf

      Sie müssen angemeldet sein um 105600m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 6000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 187 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben
pedirse por separado.
Altura: 6000 mm
Radio: 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 110 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 137 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 170 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 187 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 6000 AL DBS KB STTZN
art. no.: 105600
o equivalente

Zertifikate



Technische Daten

Altura 6000 mm
Radio 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 110 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 137 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 170 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 187 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105600 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105600 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105650 FS D40 22 16 10 6500 AL DBS KB STTZN

GTIN 4013364094451, Zolltarifnr. (EU): 85389099, Bruttogewicht: 30.00 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105650.stp

      Sie müssen angemeldet sein um 105650.stp herunterzuladen.

      Login
    • 105650.igs

      Sie müssen angemeldet sein um 105650.igs herunterzuladen.

      Login
    • 105650.jt

      Sie müssen angemeldet sein um 105650.jt herunterzuladen.

      Login
    • 105650.dwg

      Sie müssen angemeldet sein um 105650.dwg herunterzuladen.

      Login
    • 105650m_D.dxf

      Sie müssen angemeldet sein um 105650m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 6500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 187 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 6500 mm
Radio: 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 105 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 132 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 159 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 187 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 6500 AL DBS KB STTZN
art. no.: 105650
o equivalente

Zertifikate



Technische Daten

Altura 6500 mm
Radio 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 105 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 132 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 159 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 187 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105650 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105650 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105700 FS D40 16 10 7000 AL DBS KB STTZN

GTIN 4013364094468, Zolltarifnr. (EU): 85389099, Bruttogewicht: 31.20 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105700.stp

      Sie müssen angemeldet sein um 105700.stp herunterzuladen.

      Login
    • 105700.igs

      Sie müssen angemeldet sein um 105700.igs herunterzuladen.

      Login
    • 105700.jt

      Sie müssen angemeldet sein um 105700.jt herunterzuladen.

      Login
    • 105700.dwg

      Sie müssen angemeldet sein um 105700.dwg herunterzuladen.

      Login
    • 105700m_D.dxf

      Sie müssen angemeldet sein um 105700m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 7000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 163 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 7000 mm
Radio: 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 96 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 120 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 137 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 163 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 7000 AL DBS KB STTZN
art. no.: 105700
o equivalente

Zertifikate



Technische Daten

Altura 7000 mm
Radio 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 96 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 120 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 137 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 163 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105700 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105700 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105750 FS D40 22 16 10 7500 AL DBS KB STTZN

GTIN 4013364094475, Zolltarifnr. (EU): 85389099, Bruttogewicht: 31.40 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105750.stp

      Sie müssen angemeldet sein um 105750.stp herunterzuladen.

      Login
    • 105750.igs

      Sie müssen angemeldet sein um 105750.igs herunterzuladen.

      Login
    • 105750.stp

      Sie müssen angemeldet sein um 105750.stp herunterzuladen.

      Login
    • 105750.dwg

      Sie müssen angemeldet sein um 105750.dwg herunterzuladen.

      Login
    • 105750m_D.dxf

      Sie müssen angemeldet sein um 105750m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 7500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para unamáx. velocidad de rachas de viento de 149 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 7500 mm
Radio: 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 93 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 112 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 135 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 149 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 7500 AL DBS KB STTZN
art. no.: 105750
o equivalente

Zertifikate



Technische Daten

Altura 7500 mm
Radio 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 93 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 112 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 135 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 149 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105750 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105750 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105800 FS D40 16 10 8000 AL DBS KB STTZN

GTIN 4013364094338, Zolltarifnr. (EU): 85389099, Bruttogewicht: 32.60 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105800.stp

      Sie müssen angemeldet sein um 105800.stp herunterzuladen.

      Login
    • 105800.igs

      Sie müssen angemeldet sein um 105800.igs herunterzuladen.

      Login
    • 105800.jt

      Sie müssen angemeldet sein um 105800.jt herunterzuladen.

      Login
    • 105800.dwg

      Sie müssen angemeldet sein um 105800.dwg herunterzuladen.

      Login
    • 105800m_D.dxf

      Sie müssen angemeldet sein um 105800m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 8000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 137 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 8000 mm
Radio: 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg: 105 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 124 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 137 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 8000 AL DBS KB STTZN
art. no.: 105800
o equivalente

Zertifikate



Technische Daten

Altura 8000 mm
Radio 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg 105 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 124 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 137 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105800 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105800 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105850 FS D40 22 16 10 8500 AL DBS KB STTZN

GTIN 4013364094482, Zolltarifnr. (EU): 85389099, Bruttogewicht: 32.80 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105850.stp

      Sie müssen angemeldet sein um 105850.stp herunterzuladen.

      Login
    • 105850.igs

      Sie müssen angemeldet sein um 105850.igs herunterzuladen.

      Login
    • 105850.jt

      Sie müssen angemeldet sein um 105850.jt herunterzuladen.

      Login
    • 105850.dwg

      Sie müssen angemeldet sein um 105850.dwg herunterzuladen.

      Login
    • 105850m_D.dxf

      Sie müssen angemeldet sein um 105850m_D.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 8500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 132 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 8500 mm
Radio: 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg: 101 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 117 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 132 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 8500 AL DBS KB STTZN
art. no.: 105850
o equivalente

Zertifikate



Technische Daten

Altura 8500 mm
Radio 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg 101 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 117 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 132 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105850 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105850 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105900 FS D40 22 16 10 9000 AL DBS KB STTZN

GTIN 4013364240766, Zolltarifnr. (EU): 85389099, Bruttogewicht: 33.67 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105900.stp

      Sie müssen angemeldet sein um 105900.stp herunterzuladen.

      Login
    • 105900.igs

      Sie müssen angemeldet sein um 105900.igs herunterzuladen.

      Login
    • 105900.jt

      Sie müssen angemeldet sein um 105900.jt herunterzuladen.

      Login
    • 105900.dwg

      Sie müssen angemeldet sein um 105900.dwg herunterzuladen.

      Login
    • 105600m_D_Var.dxf

      Sie müssen angemeldet sein um 105600m_D_Var.dxf herunterzuladen.

      Login
Varilla captadora autosoportada con altura de 9000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 132 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 9000 mm
Radio: 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg: 101 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 117 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 132 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 9000 AL DBS KB STTZN
art. no.: 105900
o equivalente

Zertifikate



Technische Daten

Altura 9000 mm
Radio 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg 101 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 117 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 132 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Artikel 105900 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105900 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
