Compensación de potencial en los sistemas soporte de cables para las zonas Ex 2/22

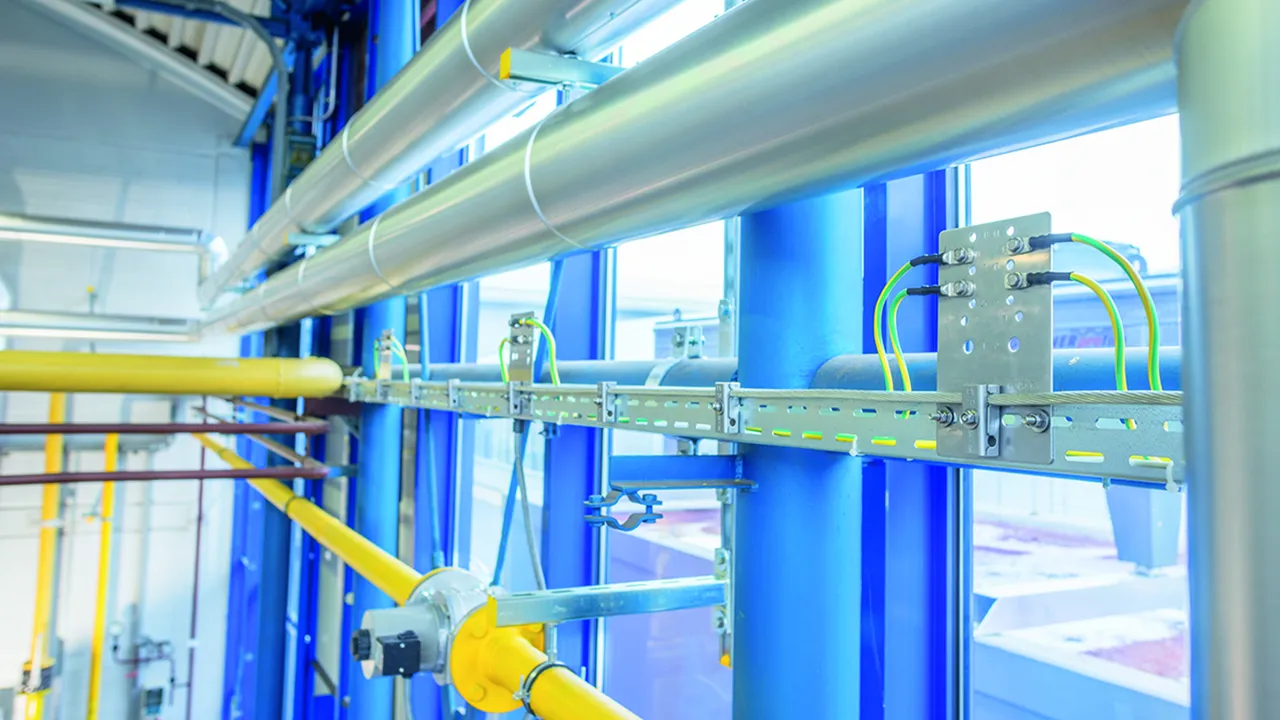

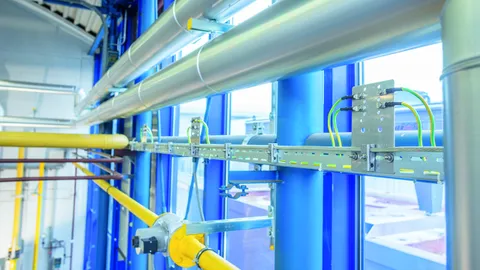

El sistema de compensación de potencial se monta a sistemas de soporte de cables y permite la integración de todas las partes conductoras de la instalación y equipos eléctricos en una compensación de potencial Ex a través de placas de compensación de potencial, bornas y un conductor anular cerrado de compensación de potencial. Así se asegura una conexión continua.

Weiterführende Informationen

Verwandte Themen

Borna de compensación de potencial para las bandejas de cables y placas de compensación de potencial

Borna de compensación de potencial (PAK) para las bandejas de cables

Conexión sólo con el conductor de anillo equipotencial (cable de cobre estañado)
Fijación a la bandeja de cables con orificios laterales o a la placa de compensación de potencial (PAP 1/PAP 2)
La borna de compensación de potencial se monta en pasos de aprox. 0,5 m

6 Produkte

Art.-Nr. 306200 PAK 35 M8 EX KB ER

GTIN 4013364327368, Zolltarifnr. (EU): 85359000, Bruttogewicht: 113.40 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Borna de compensación de potencial para los sistemas de soportes de cables
Borna de compensación de potencial para tender
un conductor anular de compensación de potencial
para su fijación como borna singular a la bandeja de cables lateralmente perforada,
canaleta de cables o bandeja de cables a gran distancia
o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa PA PAP1-EX-KB-ER
o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 35 M8 EX KB ER
art. no.: 306200
o equivalente

Zertifikate

Technische Daten

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Artikel 306200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306201 PAK 50 M8 EX KB ER

GTIN 4013364327375, Zolltarifnr. (EU): 85359000, Bruttogewicht: 128.80 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la plancha de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 50 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 50 M8 EX KB ER
art. no.: 306201
o equivalente

Zertifikate

Technische Daten

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	50 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22

Artikel 306201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306202 PAK 70 M8 EX KB ER

GTIN 4013364327351, Zolltarifnr. (EU): 85359000, Bruttogewicht: 110.00 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular equipotencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 70 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 70 M8 EX KB ER
art. no.: 306202
o equivalente

Zertifikate

Technische Daten

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	70 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	70 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Artikel 306202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306204 PAK 35 M6 EX KB ER

GTIN 4013364336766, Zolltarifnr. (EU): 85359000, Bruttogewicht: 98.20 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 35 M6 EX KB ER
art. no.: 306204
o equivalente

Zertifikate

Technische Daten

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu /gal Sn
Tornillo	M6 x 35 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22

Artikel 306204 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306204 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306205 PAK 50 M6 EX KB ER

GTIN 4013364336773, Zolltarifnr. (EU): 85359000, Bruttogewicht: 95.60 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 50 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 50 M6 EX KB ER
art. no.: 306205
o equivalente

Zertifikate

Technische Daten

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	50 mm², Cu /gal Sn
Tornillo	M6 x 35 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22

Artikel 306205 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306205 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306206 PAK 70 M6 EX KB ER

GTIN 4013364336780, Zolltarifnr. (EU): 85359000, Bruttogewicht: 94.20 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 70 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 70 M6 EX KB ER
art. no.: 306206
o equivalente

Zertifikate

Technische Daten

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	70 mm², Cu /gal Sn
Tornillo	M6 x 35 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22

Artikel 306206 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306206 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borna de compensación de potencial para las bandejas enrejadas

Borna de compensación de potencial (PAK) para las bandejas de cables

Conexión sólo con el conductor anular de compensación de potencial de 35 mm², Art.-No. 832 838 (cable de cobre estañado)
Fijación a la bandeja de cables con huecos laterales o a la placa de compensación de potencial (PAP 1/PAP 2)
La borna de compensación de potencial se monta en pasos de aprox. 0,5 m

1 Produkt

Art.-Nr. 306203 PAK 35 M8 EX GI ER

GTIN 4013364327382, Zolltarifnr. (EU): 85359000, Bruttogewicht: 128.80 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar
un conductor anular de compensación de potencial
para su fijación como borna singular al lado de la bandeja enrejada
así como para su fijación a la placa de compensación de potencial
PAP1-EX-GI-ER o PAP2-EX-GI-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 35 M8 EX GI ER
art. no.: 306203
o equivalente

Zertifikate

Technische Daten

Material	INOX
Conexión con	PAP 1 EX GI ER resp. PAP 2 EX GI ER o bandeja enrejada
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu/gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Conexión con	PAP 1 EX GI ER resp. PAP 2 EX GI ER o bandeja enrejada
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu/gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Artikel 306203 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306203 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Placa de compensación de potencial para las bandejas de cables

Placa de compensación de potencial (PAP) para bandeja de cables

Soporte para borna PA (PAK) para el conductor de compensación de potencial en anillos de tierra (cable de cobre estañado)
Fijación a la bandeja de cables con huecos laterales

2 Produkte

Art.-Nr. 306210 PAP 1 EX KB ER

GTIN 4013364327399, Zolltarifnr. (EU): 85359000, Bruttogewicht: 374.00 g, VPE: 15.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a la bandeja de cables con huecos laterales, la ranura de cables
o la bandeja de cables a gran distancia perforada
para soportar la borna de compensación de potencial para las bandejas de cables
Para su utilización en la zona Ex 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 3x Ø11 mm, 3x Ø9 mm, descarga de la tracción 3x borna de cable M6
Zona X: 2/22

Producto DEHN
Tipo: PAP 1 EX KB ER
art. no.: 306210
o equivalente

Zertifikate

Technische Daten

Material	INOX
Dimensiones	120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	3x Ø11 mm, 3x Ø9 mm, descarga de la tracción 3x borna de cable M6
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja de cable	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Dimensiones	120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	3x Ø11 mm, 3x Ø9 mm, descarga de la tracción 3x borna de cable M6
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja de cable	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Artikel 306210 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306210 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306211 PAP 2 EX KB ER

GTIN 4013364327405, Zolltarifnr. (EU): 85359000, Bruttogewicht: 401.00 g, VPE: 15.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a la bandeja de cables con huecos laterales, la ranura de cables
o la bandeja de cables a gran distancia perforada
para soportar la borna de compensación de potencial para bandejas de cables
Para su utilización en la zona Ex 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 2x Ø11 mm, 12x Ø7 mm
Zona X: 2/22

Producto DEHN
Tipo: PAP 2 EX KB ER
art. no.: 306211
o equivalente

Zertifikate

Technische Daten

Material	INOX
Dimensiones	120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja de cable	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Dimensiones	120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja de cable	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Artikel 306211 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306211 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Placa de compensación de potencial para las bandejas enrejadas

Placa de compensación de potencial (PAP) para bandeja enrejada

Soporte para borna PA (PAK) para el conductor de compensación de potencial en anillos de tierra (cable de cobre estañado)
Fijación a la bandeja enrejada

2 Produkte

Art.-Nr. 306212 PAP 1 EX GI ER

GTIN 4013364327412, Zolltarifnr. (EU): 85359000, Bruttogewicht: 384.00 g, VPE: 15.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a bandejas enrejadas y para soportar
la borna de compensación de potencial para las bandejas enrejadas
Para su utilización en la zona 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 3x Ø11 mm, 3x Ø9 mm, tracción compensada 3x abrazadera para cables M6
Zona X: 2/22

Producto DEHN
Tipo: PAP 1 EX GI ER
art. no.: 306212
o equivalente

Zertifikate

Technische Daten

Material	INOX
Dimensiones	120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	3x Ø11 mm, 3x Ø9 mm, tracción compensada 3x abrazadera para cables M6
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada	bandeja enrejada [4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Dimensiones	120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	3x Ø11 mm, 3x Ø9 mm, tracción compensada 3x abrazadera para cables M6
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada	bandeja enrejada [4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Artikel 306212 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306212 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306213 PAP 2 EX GI ER

GTIN 4013364327429, Zolltarifnr. (EU): 85359000, Bruttogewicht: 391.50 g, VPE: 15.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a bandejas enrejadas y para soportar
la borna de compensación de potencial para las bandejas enrejadas
Para su utilización en la zona 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 2x Ø11 mm, 12x Ø7 mm
Zona X: 2/22

Producto DEHN
Tipo: PAP 2 EX GI ER
art. no.: 306213
o equivalente

Zertifikate

Technische Daten

Material	INOX
Dimensiones	120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Dimensiones	120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Artikel 306213 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306213 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Abrazaderas de compensación de potencial

Abrazadera de compensación de potencial (SBD 60 PAK 35)

Conexión solo con el conductor de compensación de potencial en anillos de tierra de 35 mm², ref.832 838 (Cable de cobre estañado)
Fijación a tubos redondos DN50 (60 mm)
La borna PA se monta en pasos de aprox. 0,5 m

1 Produkt

Art.-Nr. 306220 SBD 60 PAK 35 EX ER

GTIN 4013364327436, Zolltarifnr. (EU): 85359000, Bruttogewicht: 408.00 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Abrazadera de compensación de potencial para los sistemas soporte de cables
Abrazadera de compensación de potencial
Incl. borna para colocar un conductor anular de compensación de potencial
a tubos redondos DN50
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Zona X: 2/22

Producto DEHN
Tipo: SBD 60 PAK 35 EX ER
art. no.: 306220
o equivalente

Zertifikate

Technische Daten

Material	INOX
Dimensiones	Ø60 mm
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu /gal Sn
Zona X	2/22

Artikel 306220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sujetacables

Sujetacable para su utilización como descarga de la tracción al tender el cable de cobre hasta la placa de compensación de potencial PAP1 EX KB ER o PAP1 EX GI ER.

2 Produkte

Art.-Nr. 306230 MPE S 35 ER

GTIN 4013364327443, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.60 g, VPE: 10.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Sujetacables para los sistemas soporte de cables
Sujetacables para compensar la tracción
colocando cables de cobre a la placa
de compensación de potencial
PAP1-EX-KB-ER o PAP1-EX-GI-ER

Material: INOX
Margen de apriete del cable de cobre: 35 mm²
Zona X: 2/22

Producto DEHN
Tipo: MPE S 35 ER
art. no.: 306230
o equivalente

Zertifikate

Technische Daten

Material	INOX
Conexión con	PAP1 EX KB ER resp. PAP1 EX GI ER
Margen de apriete del cable de cobre	35 mm²
Zona X	2/22

Artikel 306230 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306230 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306231 MPE S 50/70 ER

GTIN 4013364327450, Zolltarifnr. (EU): 85359000, Bruttogewicht: 12.40 g, VPE: 10.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Sujetacables para los sistemas soporte de cables
Sujetacables para compensar la tracción
colocando cables de cobre a la placa
de compensación de potencial
PAP1-EX-KB-ER or resp. PAP1-EX-GI-ER
Material: INOX
Margen de apriete del cable de cobre: 50 resp. 70 mm²
Zona X: 2/22

Producto DEHN
Tipo: MPE S 50/70 ER
art. no.: 306231
o equivalente

Zertifikate

Technische Daten

Material	INOX
Conexión con	PAP1 EX KB ER resp. PAP1 EX GI ER
Margen de apriete del cable de cobre	50 resp. 70 mm²
Zona X	2/22

Artikel 306231 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306231 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tuerca de seguridad

Tuerca de seguridad para sujetacables (MPE S 35 ER y MPE S 50/70 ER).

1 Produkt

Art.-Nr. 306240 SM SS M6 ER

GTIN 4013364327467, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.25 g, VPE: 20.00 unidad(es)

Abbildungen

Weitere Information

Tornillo M6 INOX
Seguro de tornillos M6 para su utilización
contra desenganche o aflojamiento
por vibraciones (autofijador)
para sujetacables MPE S 35 ER o resp. MPE S 50/70 ER
Material: INOX
Zona X: 2/22

Producto DEHN
Tipo: SM SS M6 ER
art. no.: 306240
o equivalente

Zertifikate

Technische Daten

Material	INOX
Versión	M6
Zona X	2/22

Artikel 306240 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306240 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tuerca hexagonal

Tuerca para sujetacables (MPE S 35 ER y MPE S 50/70 ER).

1 Produkt

Art.-Nr. 505901 SKM M6 DIN 934 V2A

GTIN 4013364019355, Zolltarifnr. (EU): 73181639, Bruttogewicht: 2.10 g, VPE: 20.00 unidad(es)

Abbildungen

Weitere Information

Tornillo M6 INOX
Seguro de tornillos M6 para su utilización
contra desenganche o aflojamiento
por vibraciones (autofijador)
para sujetacables MPE S 35 ER o resp. MPE S 50/70 ER
Material: INOX

Producto DEHN
Tipo: SKM M6 DIN 934 V2A
art. no.: 505901
o equivalente

Zertifikate

Technische Daten

Material	INOX
Versión	M6

Artikel 505901 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 505901 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Arandela abierta

Arandela abierta para sujetacables (MPE S 35 ER y MPE S 50/70 ER).

1 Produkt

Art.-Nr. 524906 FR A6 V2A

GTIN 4013364004009, Zolltarifnr. (EU): 73182100, Bruttogewicht: 1.00 g, VPE: 20.00 unidad(es)

Abbildungen

Weitere Information

Tornillo M6 INOX
Seguro de tornillos M6 para su utilización
contra desenganche o aflojamiento
por vibraciones (autofijador)
para sujetacables MPE S 35 ER o resp. MPE S 50/70 ER
Material: INOX

Producto DEHN
Tipo: FR A6 V2A
art. no.: 524906
o equivalente

Zertifikate

Technische Daten

Material	INOX
Versión	A6

Artikel 524906 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 524906 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Compensación de potencial en los sistemas soporte de cables para las zonas Ex 2/22

Weiterführende Informationen

Borna de compensación de potencial para las bandejas de cables y placas de compensación de potencial

Art.-Nr. 306200 PAK 35 M8 EX KB ER

Sie müssen angemeldet sein um 306200.stp herunterzuladen.

Sie müssen angemeldet sein um 306200.igs herunterzuladen.

Sie müssen angemeldet sein um 306200.jt herunterzuladen.

Sie müssen angemeldet sein um 306200.dwg herunterzuladen.

Sie müssen angemeldet sein um 306200m_D.dxf herunterzuladen.

Artikel 306200 wurde zum Merkzettel hinzugefügt.

Artikel 306200 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306201 PAK 50 M8 EX KB ER

Sie müssen angemeldet sein um 306201.stp herunterzuladen.

Sie müssen angemeldet sein um 306201.igs herunterzuladen.

Sie müssen angemeldet sein um 306201.jt herunterzuladen.

Sie müssen angemeldet sein um 306201.dwg herunterzuladen.

Sie müssen angemeldet sein um 306201m_D.dxf herunterzuladen.

Artikel 306201 wurde zum Merkzettel hinzugefügt.

Artikel 306201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306202 PAK 70 M8 EX KB ER

Sie müssen angemeldet sein um 306202.stp herunterzuladen.

Sie müssen angemeldet sein um 306202.igs herunterzuladen.

Sie müssen angemeldet sein um 306202.jt herunterzuladen.

Sie müssen angemeldet sein um 306202.dwg herunterzuladen.

Sie müssen angemeldet sein um 306202m_D.dxf herunterzuladen.

Artikel 306202 wurde zum Merkzettel hinzugefügt.

Artikel 306202 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306204 PAK 35 M6 EX KB ER

Sie müssen angemeldet sein um 306204.stp herunterzuladen.

Sie müssen angemeldet sein um 306204.igs herunterzuladen.

Sie müssen angemeldet sein um 306204.jt herunterzuladen.

Sie müssen angemeldet sein um 306204.dwg herunterzuladen.

Sie müssen angemeldet sein um 306204m_D.dxf herunterzuladen.

Artikel 306204 wurde zum Merkzettel hinzugefügt.

Artikel 306204 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306205 PAK 50 M6 EX KB ER

Sie müssen angemeldet sein um 306205.stp herunterzuladen.

Sie müssen angemeldet sein um 306205.igs herunterzuladen.

Sie müssen angemeldet sein um 306205.jt herunterzuladen.

Sie müssen angemeldet sein um 306205.dwg herunterzuladen.

Sie müssen angemeldet sein um 306205m_D.dxf herunterzuladen.

Artikel 306205 wurde zum Merkzettel hinzugefügt.

Artikel 306205 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306206 PAK 70 M6 EX KB ER

Sie müssen angemeldet sein um 306206.stp herunterzuladen.

Sie müssen angemeldet sein um 306206.igs herunterzuladen.

Sie müssen angemeldet sein um 306206.jt herunterzuladen.

Sie müssen angemeldet sein um 306206.dwg herunterzuladen.

Sie müssen angemeldet sein um 306206m_D.dxf herunterzuladen.

Artikel 306206 wurde zum Merkzettel hinzugefügt.

Artikel 306206 wurde zum Warenkorb hinzugefügt.

Borna de compensación de potencial para las bandejas enrejadas

Art.-Nr. 306203 PAK 35 M8 EX GI ER

Sie müssen angemeldet sein um 306203.stp herunterzuladen.

Sie müssen angemeldet sein um 306203.igs herunterzuladen.

Sie müssen angemeldet sein um 306203.jt herunterzuladen.

Sie müssen angemeldet sein um 306203.dwg herunterzuladen.

Sie müssen angemeldet sein um 306203m_D.dxf herunterzuladen.

Artikel 306203 wurde zum Merkzettel hinzugefügt.

Artikel 306203 wurde zum Warenkorb hinzugefügt.

Placa de compensación de potencial para las bandejas de cables

Art.-Nr. 306210 PAP 1 EX KB ER

Sie müssen angemeldet sein um 306210.stp herunterzuladen.

Sie müssen angemeldet sein um 306210.igs herunterzuladen.

Sie müssen angemeldet sein um 306210.jt herunterzuladen.

Sie müssen angemeldet sein um 306210.dwg herunterzuladen.

Sie müssen angemeldet sein um 306210m_D.dxf herunterzuladen.

Artikel 306210 wurde zum Merkzettel hinzugefügt.

Artikel 306210 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306211 PAP 2 EX KB ER

Sie müssen angemeldet sein um 306211.stp herunterzuladen.

Sie müssen angemeldet sein um 306211.igs herunterzuladen.

Sie müssen angemeldet sein um 306211.jt herunterzuladen.

Sie müssen angemeldet sein um 306211.dwg herunterzuladen.

Sie müssen angemeldet sein um 306211m_D.dxf herunterzuladen.

Artikel 306211 wurde zum Merkzettel hinzugefügt.

Artikel 306211 wurde zum Warenkorb hinzugefügt.

Placa de compensación de potencial para las bandejas enrejadas

Art.-Nr. 306212 PAP 1 EX GI ER

Sie müssen angemeldet sein um 306212.stp herunterzuladen.
