EXFS 100 / EXFS 100 KU

  • Para conexión/toma de tierra indirecta de partes de la instalación separadas por razones de servicio, al producirse descargas de rayo
  • Ejecución para la compensación de potencial de protección contra rayos según IEC/ EN 62305 en zonas Ex

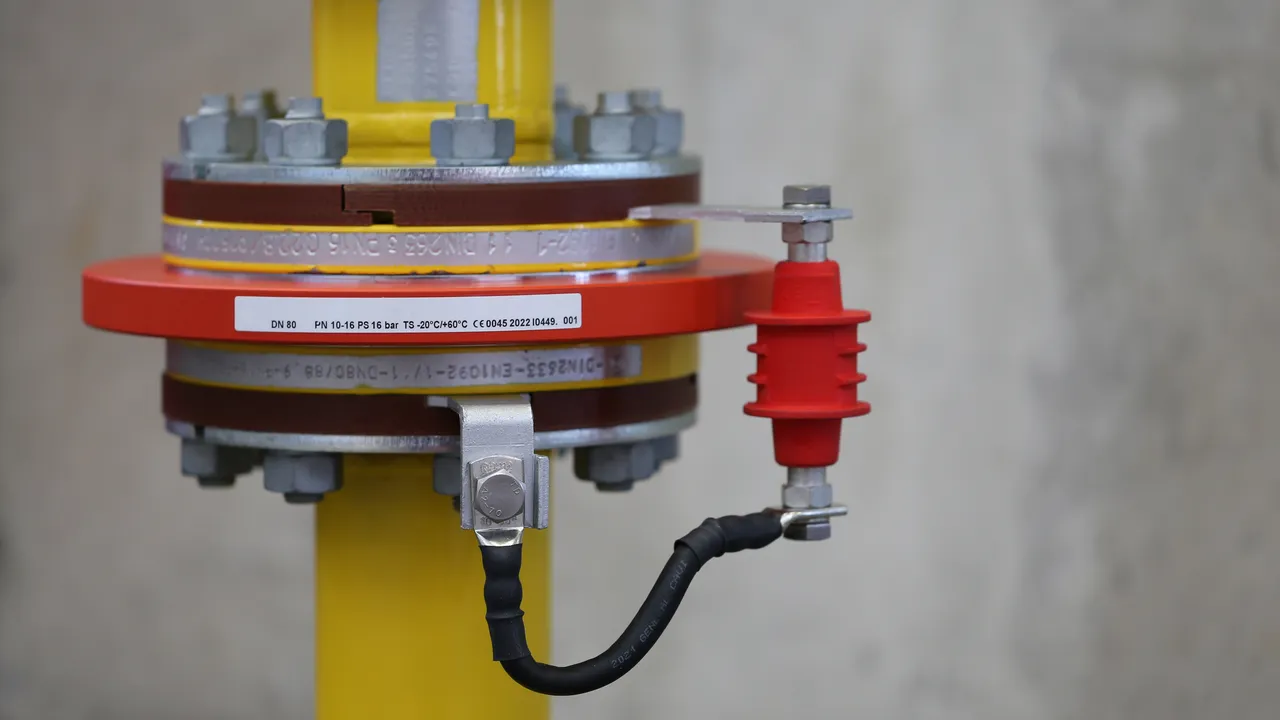

  • Para puentear bridas de aislamiento en tramos de conductores protegidos catódicamente contra la corrosión
  • Para aplicación segura en zona de protección contra explosiones 1 (gases) y 21 (polvo)
  • Tensión de respuesta particularmente baja
  • Resistencia especialmente elevada a corriente alterna
  • Certificación de acuerdo con "Directiva ATEX" 2014/34/EU, IECEx, UL e Inmetro

Details

lorem ipsum
lorem ipsum
lorem ipsum

EXFS 100

Vía de chispas de separación para la zona EX, con revestimiento de material plástico y con casquillos roscados de conexión M 10.

1 Produkt

Art.-Nr. 923100 EXFS 100

GTIN 4013364108325, Zolltarifnr. (EU): 85369010, Bruttogewicht: 308.80 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 923100.stp

      Sie müssen angemeldet sein um 923100.stp herunterzuladen.

      Login
    • 923100.igs

      Sie müssen angemeldet sein um 923100.igs herunterzuladen.

      Login
    • 923100.jt

      Sie müssen angemeldet sein um 923100.jt herunterzuladen.

      Login
    • 923100.dwg

      Sie müssen angemeldet sein um 923100.dwg herunterzuladen.

      Login
    • 923100m_E.dxf

      Sie müssen angemeldet sein um 923100m_E.dxf herunterzuladen.

      Login
Vía de chispas de separación Ex EXFS 100
Vía de chispas de separación Ex EXFS 100 según la
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
para la equipotencialidad contra el rayo según la
DIN VDE 0185-305-3, especialmente para su empleo en
zonas con riesgo de explosión hasta la zona 1 o respectivamente 21.
certificado por IECEx / ATEX (2014/34/EU)
marcación Ex según la
IEC / EN 60079: Gases II 2G Ex d IIC T6
IEC / EN 61241: Polvos II 2D Ex tD A21 IP67 T 80°C
Corriente de choque de rayo (10/350): 100 kA
Clase de capacidad para derivar corrientes de rayo
según la IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
Corriente nominal de descarga (8/20): 100 kA
Tensión asignada de respuesta de choque de rayo:<= 1,25 kV
Tensión alterna de respuesta (50Hz): <= 0,5 kV
Tensión alterna asignada de choque soportable (50 Hz): <= 250 V
Corriente asignada de descarga (50 Hz): 500 A / 0,2 sec. (Tu <= 45°C)
Clase de protección: IP67
Envolvente de conexión: bilateral
Tornillo de conexión M10 x 25 y arandela abierta

Producto DEHN
Tipo: EXFS 100
art. no.: 923100
o equivalente

Zertifikate



Technische Daten

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3 sí
Corriente de choque de rayo (10/350 µs) (Iimp ) 100 kA
Clase de resistencia a corriente de rayo H
Impulso nominal de respuesta de choque de rayo (Ur imp ) ≤ 1.25 kV
Clase de protección IP 67
Homologaciones UL, Inmetro
Homologaciones ATEX DEKRA 11ATEX0178 X
Certificación Ex según EN 60079-0 y EN 60079-1 (gas) II 2 G Ex db IIC T6 Gb
Certificación Ex según EN 60079-0 y EN 60079-1 (polvo) II 2 D Ex tb IIIC T80 °C Db IP 66/67
Homologaciones IECEx IECEx KEM 09.0051X
Marcado Ex según EN 60079-0 y EN 60079-1 (gas) Ex db IIC T6 Gb
Marcado Ex según EN 60079-0 y EN 60079-1 (polvo) Ex tb IIIC T80 °C Db IP 66/67
Homologaciones Inmetro TÜV 17.0698 X
Marcado Ex según EN 60079-0 y EN 60079-1 (gas) Ex db IIC T6 Gb
Marcado Ex según EN 60079-0 y EN 60079-1 (polvo) Ex tb IIIC T80 °C Db IP 66/67

Artikel 923100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

EXFS 100 KU

Vía de chispas de separación con cable de conexión para montaje sobre o bajo tierra; forro impermeable; puede acortarse con cables cortos.

1 Produkt

Art.-Nr. 923101 EXFS 100 KU

GTIN 4013364108332, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.14 kg, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 923101.stp

      Sie müssen angemeldet sein um 923101.stp herunterzuladen.

      Login
    • 923101.igs

      Sie müssen angemeldet sein um 923101.igs herunterzuladen.

      Login
    • 923101.jt

      Sie müssen angemeldet sein um 923101.jt herunterzuladen.

      Login
    • 923101.dwg

      Sie müssen angemeldet sein um 923101.dwg herunterzuladen.

      Login
    • 923101m_E.dxf

      Sie müssen angemeldet sein um 923101m_E.dxf herunterzuladen.

      Login
Vía de chispas de separación Ex EXFS 100 KU
Vía de chispas de separación Ex EXFS 100 KU según
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
para la equipotencialidad contra el rayo (protección del aislamiento)
según DIN VDE 0185-305-3,
especialmente para su uso en áreas potencialmente explosivas
hasta zona 1 o 21, con cables de conexión para el
montaje sobre y bajo tierra
con certificación IECEx / ATEX (2014/34/UE)
Marcado Ex según
IEC / EN 60079: Gases II 2G Ex d IIC T6
IEC / EN 61241: Polvos II 2D Ex tD A21 IP67 T 80 °C
Corriente de choque de rayo (10/350): 100 kA
Clase de capacidad para derivar corrientes de rayo según IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
Corriente nominal de descarga (8/20): 100 kA
Tensión de choque de respuesta de dimensionamiento: <= 1,25 kV
Tensión alterna de respuesta (50 Hz): <= 0,5 kV
Tensión de dimensionamiento soportada (50 Hz): <= 250 V
Corriente de fuga asignada (50 Hz):
500 A / 0,2 s (Tu <= 45 °C)
Clase de protección: IP67
Plástico impermeabilizado
Cable: en ambos lados NYY-J 1 x 25 mm2, aprox. 2 m de largo

Producto DEHN
Tipo: EXFS 100 KU
art. no.: 923101
o equivalente

Zertifikate



Technische Daten

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3 sí
Corriente de choque de rayo (10/350 µs) (Iimp ) 100 kA
Clase de resistencia a corriente de rayo H
Impulso nominal de respuesta de choque de rayo (Ur imp ) ≤ 1.25 kV
Clase de protección IP 67
Homologaciones ATEX DEKRA 11ATEX0178 X
Certificación Ex según EN 60079-0 y EN 60079-1 (gas) II 2 G Ex d IIC T6 Gb
Certificación Ex según EN 60079-0 y EN 60079-1 (polvo) II 2 D Ex tb IIIC T80 °C Db IP 66/67
Homologaciones IECEx IECEx KEM 09.0051X
Marcado Ex según EN 60079-0 y EN 60079-1 (gas) Ex d IIC T6 Gb
Marcado Ex según EN 60079-0 y EN 60079-1 (polvo) Ex tb IIIC T80 °C Db IP 66/67
Homologaciones Inmetro TÜV 17.0698 X
Marcado Ex según EN 60079-0 y EN 60079-1 (gas) Ex db IIC T6 Gb
Marcado Ex según EN 60079-0 y EN 60079-1 (polvo) Ex tb IIIC T80 °C Db IP 66/67
Longitud del cable 2x aprox. 2000 mm
