TFS / KFSU

Para conexión indirecta/toma de tierra de partes de la instalación separadas por razones de servicio, en caso de perturbaciones causadas por el rayo
Utilización de acuerdo con la compensación de potencial de protección contra el rayo según IEC/EN 62305
Con conexiones de acero inoxidable resistentes a la corrosión
Montaje en el interior de edificios, al aire libre, en recintos húmedos y también bajo tierra
Ejecución capaz de soportar cargas extremas

TFS / KFSU

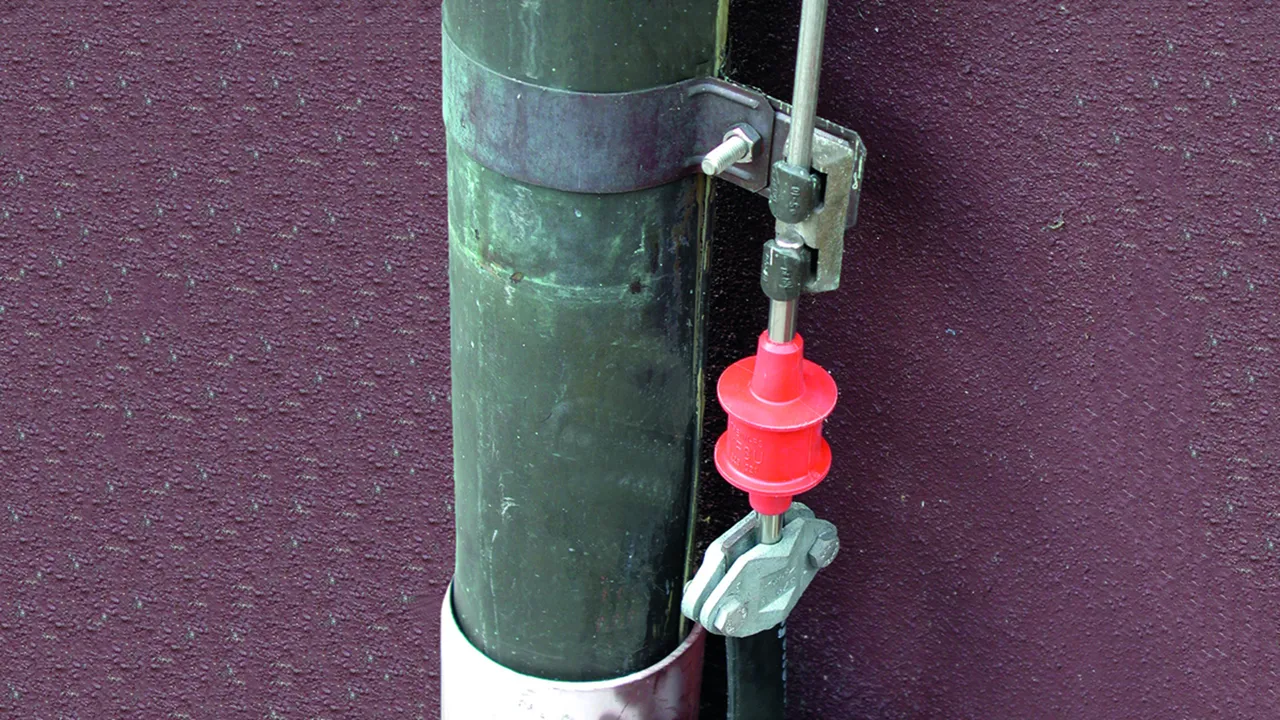

TFS / KFSU: Vías de chispas de separación con revestimiento de material plástico y con dos conexiones Rd 10 mm en acero inoxidable.

2 Produkte

Art.-Nr. 923023 TFS

GTIN 4013364074262, Zolltarifnr. (EU): 85369095, Bruttogewicht: 205.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Vía de chispas de separación TFS
Vía de chispas de separación de alta capacidad
para la equipotencialidad contra el rayo
según la EN 62305 / VDE 0185 así como
para su empleo en instalaciones de transmisión de datos
según la DIN VDE 0845 con conexiones de acero inoxidable
resistentes a la corrosión Rd 10mm para la instalación en
el interior de edificios, en el exterior, en zonas húmedas
así como bajo tierra
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 4 kV
Tensión alterna de respuesta (50Hz): <= 2,5 kV
Nivel de protección: IP 65
Conexión: Rd 10 mm
Corriente de impulso de rayo (10/350 µs): 100 kA
Tensión de dimensionamiento (50 / 60 Hz): 300 V
Temperatura de servicio: -20 °C ... +80 °C
Clase de protección: IP 65
Conexión: Rd 10 mm
Material (Conexión): acero inoxidable (V2A)

Producto DEHN
Tipo: TFS
art. no.: 923023
o equivalente

Zertifikate

Technische Daten

Vía de chispas de separación según EN 62561-3/... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Clase de descargador de rayo	H
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 4 kV
Clase de protección	IP 65

Vía de chispas de separación según EN 62561-3/... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Clase de descargador de rayo	H
Tensión de dimensionamiento (50 / 60 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 4 kV
Temperatura de servicio (T_U )	-20 °C ... +80 °C
Clase de protección	IP 65
Longitud	160 mm
Diámetro de la carcasa	43 mm
Material de la carcasa	revestimiento de material plástico / acero
Conexión	Rd 10 mm
Material (Conexión)	acero inoxidable (V2A)
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (I_n )	100 kA
– Tensión alterna de respuesta (50 / 60 Hz) (U_aw )	≤ 2,5 kV

Artikel 923023 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923023 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923021 KFSU

GTIN 4013364036161, Zolltarifnr. (EU): 85369095, Bruttogewicht: 205.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Vía de chispas de separación KFSU
Vía de chispas de separación con revestimiento de plástico
para la equipotencialidad contra el rayo
según la DIN VDE 0185-305-3 así como
para su empleo en instalaciones de transmisión de datos
según la DIN VDE 0845
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 4 kV
Tensión alterna de respuesta (50Hz): <= 2,5 kV
Nivel de protección: IP 65
Conexión: Rd 10 mm
Tensión de dimensionamiento (50 / 60 Hz): 300 V
Temperatura de servicio: -20 °C ... +80 °C
Clase de protección: IP 65
Conexión: Rd 10 mm
Material (Conexión): acero inoxidable (V2A)

Producto DEHN
Tipo: KFSU
art. no.: 923021
o equivalente

Zertifikate

Technische Daten

Vía de chispas de separación según EN 62561-3/... IEC 62561-3	sí
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 4 kV
Clase de protección	IP 65

Vía de chispas de separación según EN 62561-3/... IEC 62561-3	sí
Tensión de dimensionamiento (50 / 60 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 4 kV
Temperatura de servicio (T_U )	-20 °C ... +80 °C
Clase de protección	IP 65
Longitud	160 mm
Diámetro de la carcasa	43 mm
Material de la carcasa	revestimiento de material plástico / acero
Conexión	Rd 10 mm
Material (Conexión)	acero inoxidable (V2A)
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (I_n )	100 kA
– Tensión alterna de respuesta (50 / 60 Hz) (U_aw )	≤ 2,5 kV
