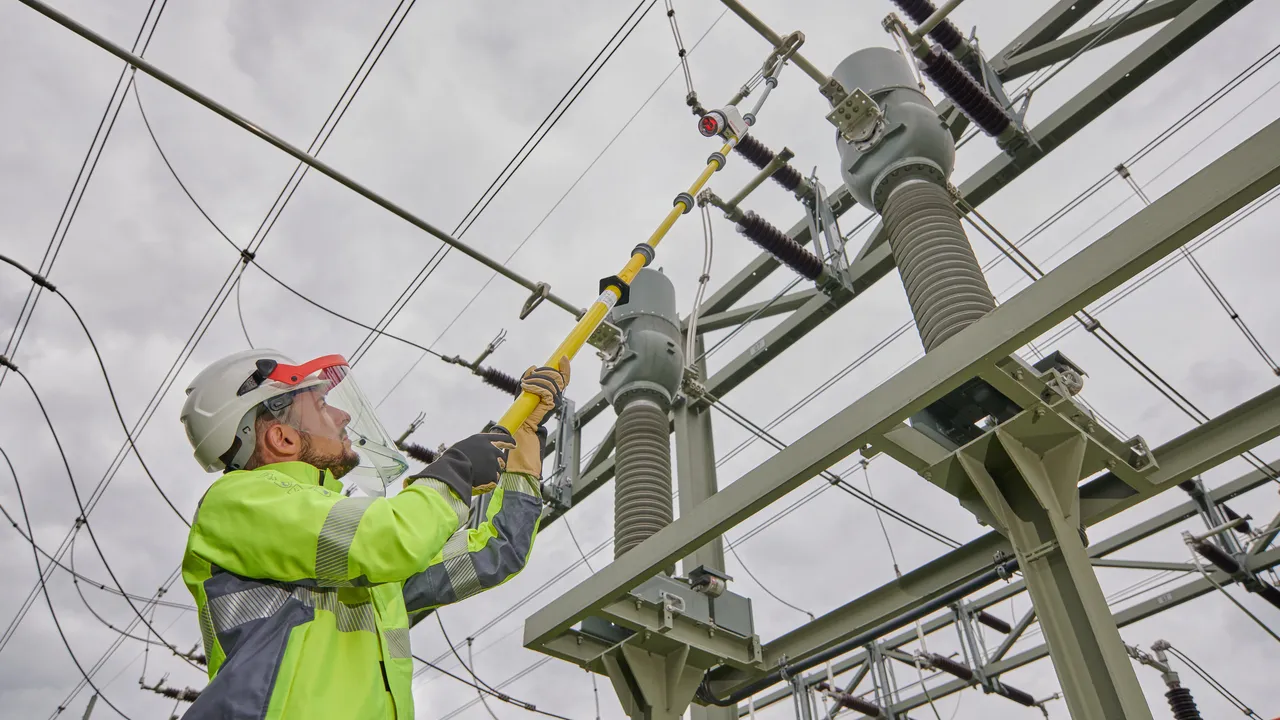

Detector de tensión PHE4 a alta tensión

Alto margen de tensiones nominales
Sistema único de acoplamiento enchufable
Indicador óptico y acústico integrado
Utilizable también en condiciones de humedad

Márgenes de tensión nominal de 30 ... 132 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas.

3 Produkte

Art.-Nr. 783270 PHE4 30 60 S

GTIN 4013364309852, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.39 kg, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensión nominal (U_N )	30 ... 60 kV
Longitud total (l_G )	2560 mm
Profundidad de introducción (l_O )	910 mm
^*) de todos los circuitos sin la punta de prueba.

Tensión nominal (U_N )	30 ... 60 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	2560 mm
Profundidad de introducción (l_O )	910 mm
Longitud de la maneta (l_H )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos sin la punta de prueba.

Artikel 783270 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783270 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783275 PHE4 60 110 S

GTIN 4013364309845, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.83 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensión nominal (U_N )	60 ... 110 kV
Longitud total (l_G )	3010 mm
Profundidad de introducción (l_O )	910 mm
^*) de todos los circuitos sin la punta de prueba.

Tensión nominal (U_N )	60 ... 110 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	3010 mm
Profundidad de introducción (l_O )	910 mm
Longitud de la maneta (l_H )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos sin la punta de prueba.

Artikel 783275 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783275 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783280 PHE4 60 132 S

GTIN 4013364317284, Zolltarifnr. (EU): 90303370, Bruttogewicht: 4.23 kg, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensión nominal (U_N )	60 ... 132 kV
Longitud total (l_G )	3420 mm
Profundidad de introducción (l_O )	910 mm
^*) de todos los circuitos sin la punta de prueba.

Tensión nominal (U_N )	60 ... 132 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	3420 mm
Profundidad de introducción (l_O )	910 mm
Longitud de la maneta (l_H )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos sin la punta de prueba.

Artikel 783280 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783280 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Margen de tensiones nominales 110 ... 132 kV / 50 & 16,7 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas.

1 Produkt

Art.-Nr. 783460 PHE4 110 132 S 16.7 50

GTIN 4013364309869, Zolltarifnr. (EU): 90303370, Bruttogewicht: 4.23 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Tensión nominal (U_N )	110 ... 132 kV
Longitud total (l_G )	3420 mm
Profundidad de introducción (l_O )	910 mm
^*) de todos los circuitos sin la punta de prueba.

Tensión nominal (U_N )	110 ... 132 kV
Tipo de tensión	AC
Frecuencia	50 & 16,7 Hz
Categoría	S
Longitud total (l_G )	3420 mm
Profundidad de introducción (l_O )	910 mm
Longitud de la maneta (l_H )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos sin la punta de prueba.

Artikel 783460 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783460 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Márgenes de tensiones nominales 110 ... 420 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas.

2 Produkte

Art.-Nr. 783285 PHE4 110 220 S

GTIN 4013364316898, Zolltarifnr. (EU): 90303370, Bruttogewicht: 4.50 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensión nominal (U_N )	110 ... 220 kV
Longitud total (l_G )	4420 mm
Profundidad de introducción (l_O )	910 mm
^*) de todos los circuitos sin la punta de prueba.

Tensión nominal (U_N )	110 ... 220 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	4420 mm
Profundidad de introducción (l_O )	910 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos sin la punta de prueba.

Artikel 783285 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783285 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783290 PHE4 220 420 S

GTIN 4013364316904, Zolltarifnr. (EU): 90303370, Bruttogewicht: 6.48 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensión nominal (U_N )	220 ... 420 kV
Longitud total (l_G )	5750 mm
Profundidad de introducción (l_O )	910 mm
^*) de todos los circuitos sin la punta de prueba.

Tensión nominal (U_N )	220 ... 420 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	5750 mm
Profundidad de introducción (l_O )	910 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos sin la punta de prueba.

Artikel 783290 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783290 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
