DEHNguard modular YPV ... FM

Unidad completa precableada para instalaciones fotovoltaicas, que consta de base y módulos de protección enchufables
El circuito Y resistente a fallos con tres varistores de gran rendimiento evita daños a la protección contra sobretensiones en caso de fallos de aislamiento en el circuito de generación
Probado según EN 61643-31
Gran seguridad de monitorización gracias al dispositivo de separación "Thermo Dynamic Control"
Indicación de fallo mediante señalización roja en la ventanilla de inspección
Utilizable según IEC 60364-7-712 "Instalaciones eléctricas de baja tensión. Parte 7-712: Requisitos para instalaciones o emplazamientos especiales. Sistemas de alimentación solar fotovoltaica (FV)"

DEHNguard MP YPV ... FM

Descargador modular de sobretensiones multipolo para instalaciones PV con contacto de señalización remota para dispositivo de vigilancia (contacto conmutado libre de potencial).

2 Produkte

Art.-Nr. 942565 DG MP YPV 1200 FM

GTIN 4013364495685, Zolltarifnr. (EU): 85363030, Bruttogewicht: 355.99 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard MP YPV 1200 FM
Descargador fotovoltaico multipolo, modular y enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
hasta 1170 V CC, ancho de 3 módulos
Indicación de fallo
Con contacto de señalización remota
Descargador de tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Máxima tensión PV: <= 1170 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG MP YPV 1200 FM
art. no.: 942565
o equivalente

Zertifikate

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1170 V
Resistencia a cortocircuitos (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1170 V
Resistencia a cortocircuitos (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal en CC (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 942565 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942565 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942567 DG MP YPV 1500 FM

GTIN 4013364495678, Zolltarifnr. (EU): 85363030, Bruttogewicht: 387.05 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard MP YPV 1500 FM
Descargador fotovoltaico multipolo, modular y enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
hasta 1500 V CC, ancho de 3 módulos
Indicación de fallo
Con contacto de señalización remota
Descargador de tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Máxima tensión PV: <= 1500 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG MP YPV 1500 FM
art. no.: 942567
o equivalente

Zertifikate

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1500 V
Resistencia a cortocircuitos (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 5 kV
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1500 V
Resistencia a cortocircuitos (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 5 kV
Intensidad nominal en CC (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 942567 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942567 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

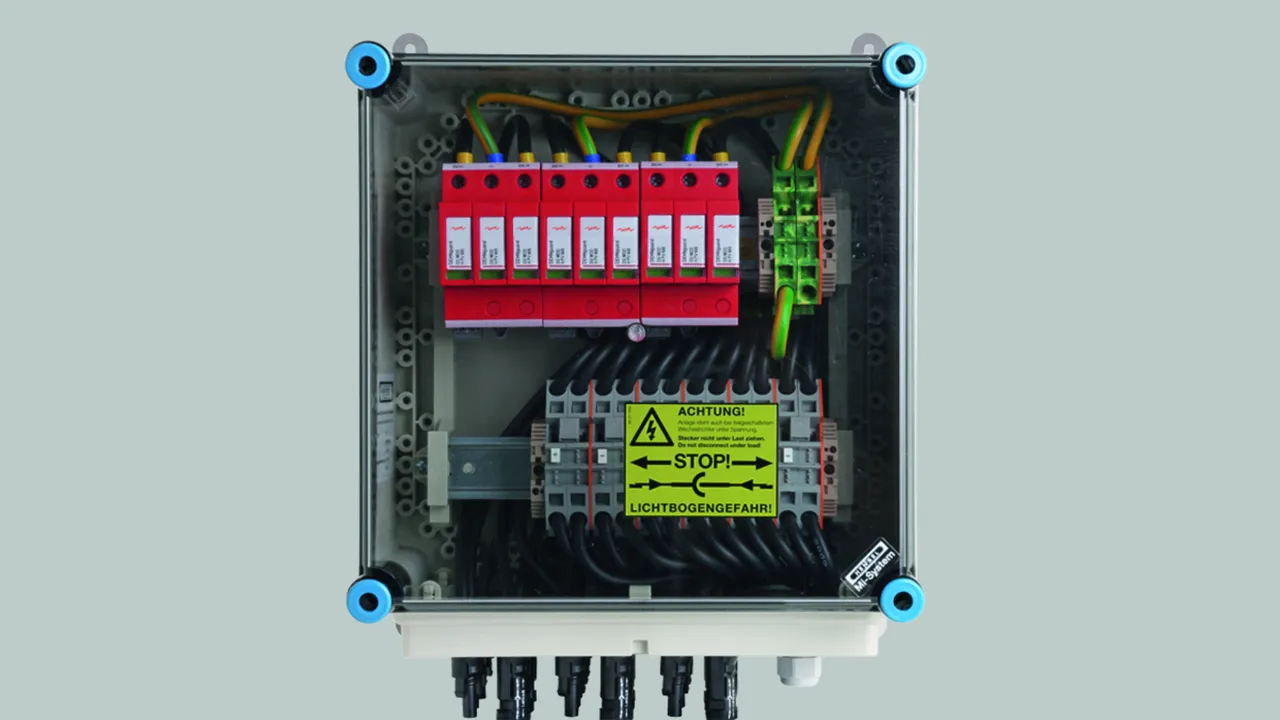

DEHNguard M YPV ... FM

Descargador de sobretensiones multipolar y modular para instalaciones fotovoltaicas con contacto de señalización remota para el dispositivo de vigilancia (contacto conmutado libre de potencial).

2 Produkte

Art.-Nr. 952565 DG M YPV 1200 FM

GTIN 4013364327719, Zolltarifnr. (EU): 85354000, Bruttogewicht: 382.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Descargador de sobretensiones DEHNguard M YPV 1200 FM
Descargador fotovoltaico multipolo, modular y enchufable
Hasta 1170 V CC, ancho de 3 módulos
Indicación de fallo
Descargador de tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1170 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV 1200 FM
art. no.: 952565
o equivalente

Zertifikate

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1170 V
Resistencia a cortocircuitos (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1170 V
Resistencia a cortocircuitos (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta ISCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenamiento de pilas hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V CC aR

Artikel 952565 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952565 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952567 DG M YPV 1500 FM

GTIN 4013364327726, Zolltarifnr. (EU): 85354000, Bruttogewicht: 411.20 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard M YPV 1500 FM
Descargador fotovoltaico multipolo, modular y enchufable
Hasta 1500 V CC, ancho de 3 módulos
Indicación de fallo
Con contacto de señalización remota
Descargador de tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Máxima tensión PV: <= 1500 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV 1500 FM
art. no.: 952567
o equivalente

Zertifikate

Technische Daten

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1500 V
Resistencia a cortocircuitos (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 5 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1500 V
Resistencia a cortocircuitos (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² varios hilos / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta ISCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenamiento de pilas hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art. Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V CC aR

Artikel 952567 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952567 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Art.-Nr. 942565 DG MP YPV 1200 FM

Artikel 942565 wurde zum Merkzettel hinzugefügt.

Artikel 942565 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 942567 DG MP YPV 1500 FM

Artikel 942567 wurde zum Merkzettel hinzugefügt.

Artikel 942567 wurde zum Warenkorb hinzugefügt.

DEHNguard M YPV ... FM

Art.-Nr. 952565 DG M YPV 1200 FM

Artikel 952565 wurde zum Merkzettel hinzugefügt.

Artikel 952565 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952567 DG M YPV 1500 FM

Artikel 952567 wurde zum Merkzettel hinzugefügt.

Artikel 952567 wurde zum Warenkorb hinzugefügt.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Art.-Nr. 942565 DG MP YPV 1200 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf herunterzuladen.

Artikel 942565 wurde zum Merkzettel hinzugefügt.

Artikel 942565 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 942567 DG MP YPV 1500 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf herunterzuladen.

Artikel 942567 wurde zum Merkzettel hinzugefügt.

Artikel 942567 wurde zum Warenkorb hinzugefügt.

DEHNguard M YPV ... FM

Art.-Nr. 952565 DG M YPV 1200 FM

Artikel 952565 wurde zum Merkzettel hinzugefügt.

Artikel 952565 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952567 DG M YPV 1500 FM

Sie müssen angemeldet sein um 952305.stp herunterzuladen.

Sie müssen angemeldet sein um 952305.igs herunterzuladen.

Sie müssen angemeldet sein um 952305.jt herunterzuladen.

Sie müssen angemeldet sein um 952305.dwg herunterzuladen.

Sie müssen angemeldet sein um 952305m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952567.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952567.edz herunterzuladen.

Artikel 952567 wurde zum Merkzettel hinzugefügt.

Artikel 952567 wurde zum Warenkorb hinzugefügt.
