Barras de compensación de potencial – Técnica de comunicaciones

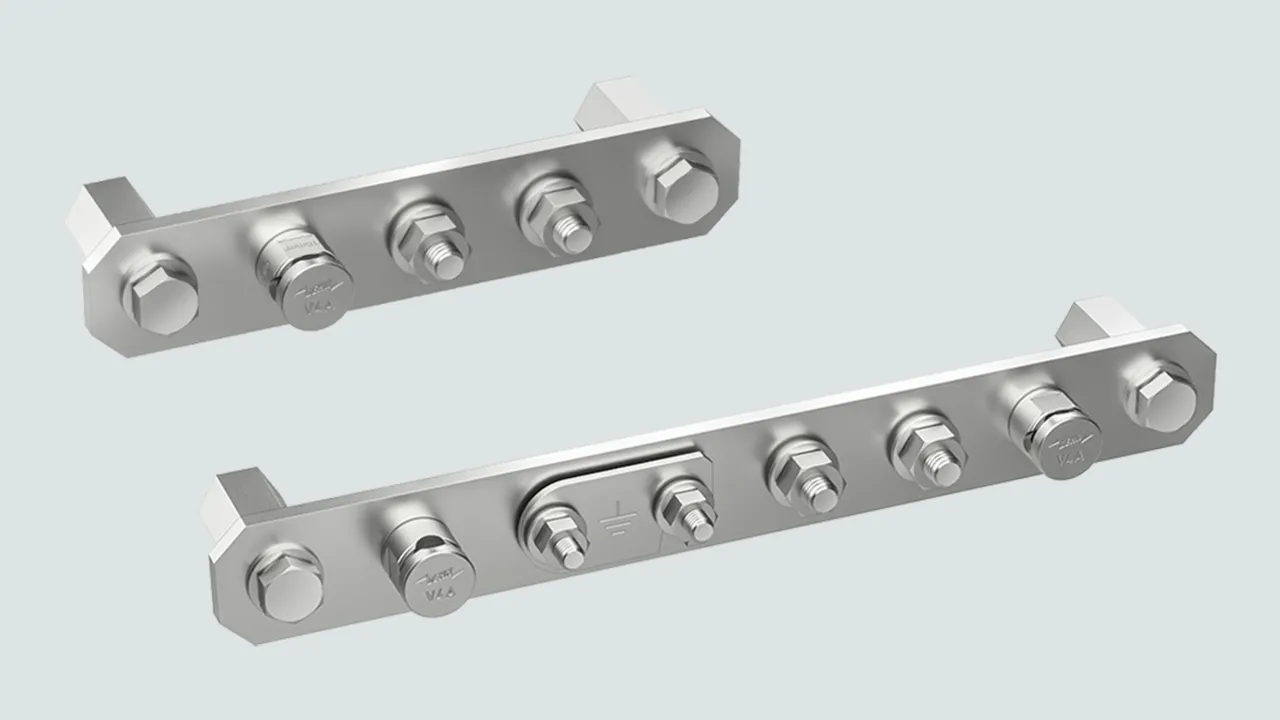

Barras de toma de tierra de INOX (V4A): soluciones robustas y duraderas para las conexiones a tierra en la técnica de comunicaciones. Disponibles con 6 o 3 puntos de conexión, ofrecen la máxima flexibilidad y una instalación sencilla gracias a los conectores KS y a la fijación mediante tornillo y tuerca.

Certificación: según VG 96953-7

3 conexiones

1 Produkt

Art.-Nr. 472246 PAS 3AP M10 KSM10 V4A

GTIN 4013364459885, Zolltarifnr. (EU): 85359000, Bruttogewicht: 768.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472246.stp

      Sie müssen angemeldet sein um 472246.stp herunterzuladen.

      Login
    • 472246.igs

      Sie müssen angemeldet sein um 472246.igs herunterzuladen.

      Login
    • 472246.jt

      Sie müssen angemeldet sein um 472246.jt herunterzuladen.

      Login
    • 472246.dwg

      Sie müssen angemeldet sein um 472246.dwg herunterzuladen.

      Login
    • 472246m_D.dxf

      Sie müssen angemeldet sein um 472246m_D.dxf herunterzuladen.

      Login
Barra de compensación de potencial de INOX (V4A)
para atornillar mediante soporte hexagonal
1 conector KS, 2 tornillos y tuercas
Número de conexiones: 3
Conexiones: 1 conector KS, 2 conexiones roscadas M10
Material: INOX (V4A)
Ref. de material : 1.4571 / 1.4404 / 1.4401
Dimensiones: 200 x 40 x 6 mm
Sección transversal: 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 8,9 kA
Tornillo: M10 x 25 mm
Margen de apriete del conector KS redondo: 6-10 mm
Certificación: Según VG96953
Denominación militar: VG96953T07E

Producto DEHN
Tipo: PAS 3AP M10 KSM10 V4A
art. no.: 472246
o equivalente

Zertifikate



Technische Daten

Número de conexiones 3
Conexiones 1 conector KS, 2 conexiones roscadas M10
Material INOX (V4A)
Dimensiones (la. x an. x prof.) 200 x 40 x 6 mm
Sección transversal 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 8,9 kA
Tornillo di M10 x 25 mm
Margen de apriete del conector KS redondo 6-10 mm
Certificación Según VG96953

Artikel 472246 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472246 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

6 conexiones

1 Produkt

Art.-Nr. 472245 PAS 6AP M8 M10 KSM10 V4A

GTIN 4013364449268, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.12 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472245.stp

      Sie müssen angemeldet sein um 472245.stp herunterzuladen.

      Login
    • 472245.igs

      Sie müssen angemeldet sein um 472245.igs herunterzuladen.

      Login
    • 472245.jt

      Sie müssen angemeldet sein um 472245.jt herunterzuladen.

      Login
    • 472245.dwg

      Sie müssen angemeldet sein um 472245.dwg herunterzuladen.

      Login
    • 472245m_D.dxf

      Sie müssen angemeldet sein um 472245m_D.dxf herunterzuladen.

      Login
Barra de compensación de potencial de INOX (V4A)
para atornillar mediante soporte hexagonal
2 conectores KS, 1 pletina de 30 mm,
2 tornillos y tuercas
Número de conexiones: 6
Conexiones: 2 conectores KS, 1 brida de pletina de 30 mm, 2 conexiones roscadas M10
Material: INOX (V4A)
Ref. de material : 1.4571 / 1.4404 / 1.4401
Dimensiones: 320 x 40 x 6 mm
Sección transversal: 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 8,9 kA
Tornillo: M10 x 25 mm
Margen de apriete del conector KS redondo: 6-10 mm
Certificación: Según VG96953
Denominación militar: VG96953T07D

Producto DEHN
Tipo: PAS 6AP M8 M10 KSM10 V4A
art. no.: 472245
o equivalente

Zertifikate



Technische Daten

Número de conexiones 6
Conexiones 2 conectores KS, 1 brida de pletina de 30 mm, 2 conexiones roscadas M10
Material INOX (V4A)
Dimensiones (la. x an. x prof.) 320 x 40 x 6 mm
Sección transversal 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 8,9 kA
Tornillo di M10 x 25 mm
Margen de apriete del conector KS redondo 6-10 mm
Certificación Según VG96953
