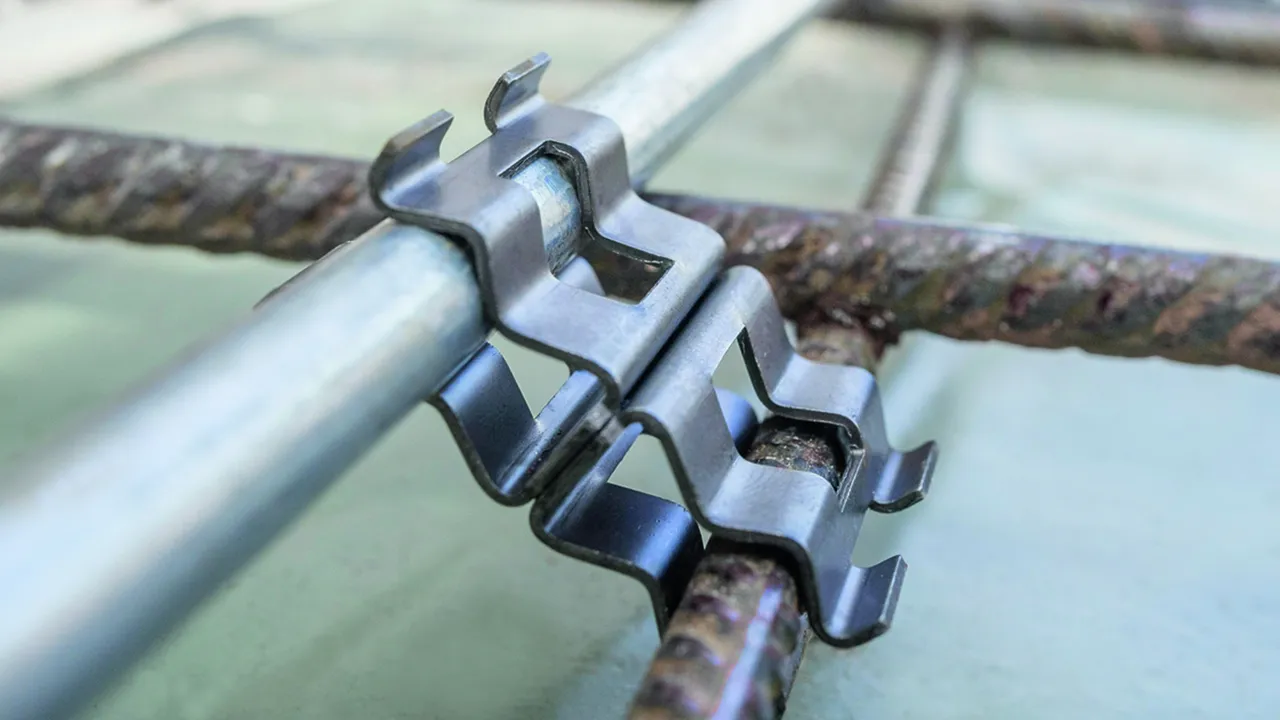

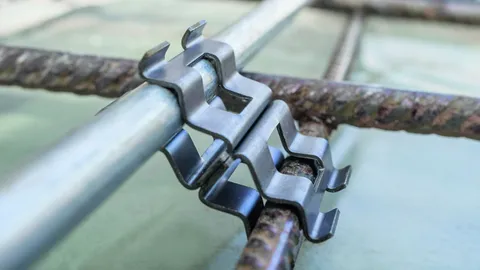

Borna de armadura DEHNclip

Rápido y seguro:
Con la borna de armadura DEHNclip la toma de tierra puede conectarse rápidamente con la armadura sin herramientas. DEHNclip ha sido comprobada a la capacidad de soportar corrientes de rayo de 50 kA (10/350 µs) de acuerdo con la DIN EN 62561-1.

La borna corresponde a las exigencias normativas a tomas de tierra de armadura según la DIN 18014 y sistemas de protección contra rayos según DIN EN 62305-3. Por la elevada seguridad de montaje, atornilladuras olvidadas pertenecen al pasado así como pares de apriete necesarios de bornas.

– Compacta, ligera y protege los recursos
– Montaje rápido y sin herramientas
– Eficiente y ahorra tiempo

Para conectar conductores redondos con la armadura

4 Produkte

Art.-Nr. 308130 DC BK 6 RD10 STBLANK

GTIN 4013364288942, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd: 6-7 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.5 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 6 RD10 STBLANK
art. no.: 308130
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / Rd	6-7 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.5 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308131 DC BK 8 RD10 STBLANK

GTIN 4013364288881, Zolltarifnr. (EU): 85359000, Bruttogewicht: 20.30 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd: 8-9 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.7 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 8 RD10 STBLANK
art. no.: 308131
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / Rd	8-9 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.7 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308131 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308131 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308132 DC BK 10 RD10 STBLANK

GTIN 4013364288423, Zolltarifnr. (EU): 85359000, Bruttogewicht: 21.40 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
así como interconectar las ferrallas del hormigón.
Material : St/brillante
Margen de apriete Rd* / Rd: 10 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.4 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 10 RD10 STBLANK
art. no.: 308132
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / Rd	10 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.4 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308132 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308132 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308133 DC BK 12 RD10 STBLANK

GTIN 4013364288911, Zolltarifnr. (EU): 85359000, Bruttogewicht: 21.80 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd: 12 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.7 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 12 RD10 STBLANK
art. no.: 308133
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / Rd	12 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.7 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308133 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308133 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para conectar pletinas con la armadura

4 Produkte

Art.-Nr. 308140 DC BK 6 FL30 STBLANK

GTIN 4013364288935, Zolltarifnr. (EU): 85359000, Bruttogewicht: 22.40 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / pletina: 6-7 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.0 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 6 FL30 STBLANK
art. no.: 308140
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / pletina	6-7 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.0 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308141 DC BK 8 FL30 STBLANK

GTIN 4013364288904, Zolltarifnr. (EU): 85359000, Bruttogewicht: 21.04 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / pletina: 8-9 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.3 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 8 FL30 STBLANK
art. no.: 308141
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / pletina	8-9 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.3 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308141 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308141 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308142 DC BK 10 FL30 STBLANK

GTIN 4013364288522, Zolltarifnr. (EU): 85359000, Bruttogewicht: 20.08 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / pletina: 10 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.3 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 10 FL30 STBLANK
art. no.: 308142
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / pletina	10 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.3 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308142 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308142 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308143 DC BK 12 FL30 STBLANK

GTIN 4013364289123, Zolltarifnr. (EU): 85359000, Bruttogewicht: 20.00 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / pletina: 12 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.3 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 12 FL30 STBLANK
art. no.: 308143
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / pletina	12 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.3 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308143 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308143 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para conectar refuerzos de acero

4 Produkte

Art.-Nr. 308134 DC BK 6 RD6 STBLANK

GTIN 4013364308091, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar
refuerzos de acero rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd*: 6-7 / 6-7 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2,2 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 6 RD6 STBLANK
art. no.: 308134
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / Rd*	6-7 / 6-7 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,2 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308134 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308134 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308135 DC BK 8 RD8 STBLANK

GTIN 4013364308107, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar
refuerzos de acero rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd*: 8-9 / 8-9 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2,4 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 8 RD8 STBLANK
art. no.: 308135
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / Rd*	8-9 / 8-9 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,4 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308135 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308135 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308137 DC BK 8 RD12 STBLANK

GTIN 4013364308121, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar
refuerzos de acero rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd*: 8-9 / 12 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2,4 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 8 RD12 STBLANK
art. no.: 308137
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / Rd*	8-9 / 12 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,4 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308137 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308137 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308136 DC BK 12 RD12 STBLANK

GTIN 4013364308114, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Borna de armadura DEHNclip
Borna de armadura para conectar
refuerzos de acero rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd*: 12 / 12 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2,6 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 12 RD12 STBLANK
art. no.: 308136
o equivalente

Zertifikate

Technische Daten

Material	St/brillante
Margen de apriete Rd* / Rd*	12 / 12 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,6 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 308136 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308136 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borna de armadura DEHNclip

Para conectar conductores redondos con la armadura

Art.-Nr. 308130 DC BK 6 RD10 STBLANK

Sie müssen angemeldet sein um 308130.stp herunterzuladen.

Sie müssen angemeldet sein um 308130.stp herunterzuladen.

Sie müssen angemeldet sein um 308130.jt herunterzuladen.

Sie müssen angemeldet sein um 308130.dwg herunterzuladen.

Sie müssen angemeldet sein um 308130m_D.dxf herunterzuladen.

Artikel 308130 wurde zum Merkzettel hinzugefügt.

Artikel 308130 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308131 DC BK 8 RD10 STBLANK

Sie müssen angemeldet sein um 308131.stp herunterzuladen.

Sie müssen angemeldet sein um 308131.igs herunterzuladen.

Sie müssen angemeldet sein um 308131.jt herunterzuladen.

Sie müssen angemeldet sein um 308131.dwg herunterzuladen.

Sie müssen angemeldet sein um 308131m_D.dxf herunterzuladen.

Artikel 308131 wurde zum Merkzettel hinzugefügt.

Artikel 308131 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308132 DC BK 10 RD10 STBLANK

Sie müssen angemeldet sein um 308132.stp herunterzuladen.

Sie müssen angemeldet sein um 308132.igs herunterzuladen.

Sie müssen angemeldet sein um 308132.jt herunterzuladen.

Sie müssen angemeldet sein um 308132.dwg herunterzuladen.

Sie müssen angemeldet sein um 308132m_D.dxf herunterzuladen.

Artikel 308132 wurde zum Merkzettel hinzugefügt.

Artikel 308132 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308133 DC BK 12 RD10 STBLANK

Sie müssen angemeldet sein um 308133.stp herunterzuladen.

Sie müssen angemeldet sein um 308133.igs herunterzuladen.

Sie müssen angemeldet sein um 308133.jt herunterzuladen.

Sie müssen angemeldet sein um 308133.dwg herunterzuladen.

Sie müssen angemeldet sein um 308133m_D.dxf herunterzuladen.

Artikel 308133 wurde zum Merkzettel hinzugefügt.

Artikel 308133 wurde zum Warenkorb hinzugefügt.

Para conectar pletinas con la armadura

Art.-Nr. 308140 DC BK 6 FL30 STBLANK

Sie müssen angemeldet sein um 308140.stp herunterzuladen.

Sie müssen angemeldet sein um 308140.igs herunterzuladen.

Sie müssen angemeldet sein um 308140.jt herunterzuladen.

Sie müssen angemeldet sein um 308140.dwg herunterzuladen.

Sie müssen angemeldet sein um 308140m_D.dxf herunterzuladen.

Artikel 308140 wurde zum Merkzettel hinzugefügt.

Artikel 308140 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308141 DC BK 8 FL30 STBLANK

Sie müssen angemeldet sein um 308141.stp herunterzuladen.

Sie müssen angemeldet sein um 308141.igs herunterzuladen.

Sie müssen angemeldet sein um 308141.jt herunterzuladen.

Sie müssen angemeldet sein um 308141.dwg herunterzuladen.

Sie müssen angemeldet sein um 308141m_D.dxf herunterzuladen.

Artikel 308141 wurde zum Merkzettel hinzugefügt.

Artikel 308141 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308142 DC BK 10 FL30 STBLANK

Sie müssen angemeldet sein um 308142.stp herunterzuladen.

Sie müssen angemeldet sein um 308142.igs herunterzuladen.

Sie müssen angemeldet sein um 308142.jt herunterzuladen.

Sie müssen angemeldet sein um 308142.dwg herunterzuladen.

Sie müssen angemeldet sein um 308142m_D.dxf herunterzuladen.

Artikel 308142 wurde zum Merkzettel hinzugefügt.

Artikel 308142 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308143 DC BK 12 FL30 STBLANK

Sie müssen angemeldet sein um 308143.stp herunterzuladen.

Sie müssen angemeldet sein um 308143.igs herunterzuladen.

Sie müssen angemeldet sein um 308143.jt herunterzuladen.

Sie müssen angemeldet sein um 308143.dwg herunterzuladen.

Sie müssen angemeldet sein um 308143m_D.dxf herunterzuladen.

Artikel 308143 wurde zum Merkzettel hinzugefügt.

Artikel 308143 wurde zum Warenkorb hinzugefügt.

Para conectar refuerzos de acero

Art.-Nr. 308134 DC BK 6 RD6 STBLANK

Sie müssen angemeldet sein um 308134.stp herunterzuladen.

Sie müssen angemeldet sein um 308134.igs herunterzuladen.

Sie müssen angemeldet sein um 308134.jt herunterzuladen.

Sie müssen angemeldet sein um 308134.dwg herunterzuladen.

Sie müssen angemeldet sein um 308134m_D.dxf herunterzuladen.

Artikel 308134 wurde zum Merkzettel hinzugefügt.

Artikel 308134 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308135 DC BK 8 RD8 STBLANK

Sie müssen angemeldet sein um 308135.stp herunterzuladen.

Sie müssen angemeldet sein um 308135.igs herunterzuladen.

Sie müssen angemeldet sein um 308135.jt herunterzuladen.
