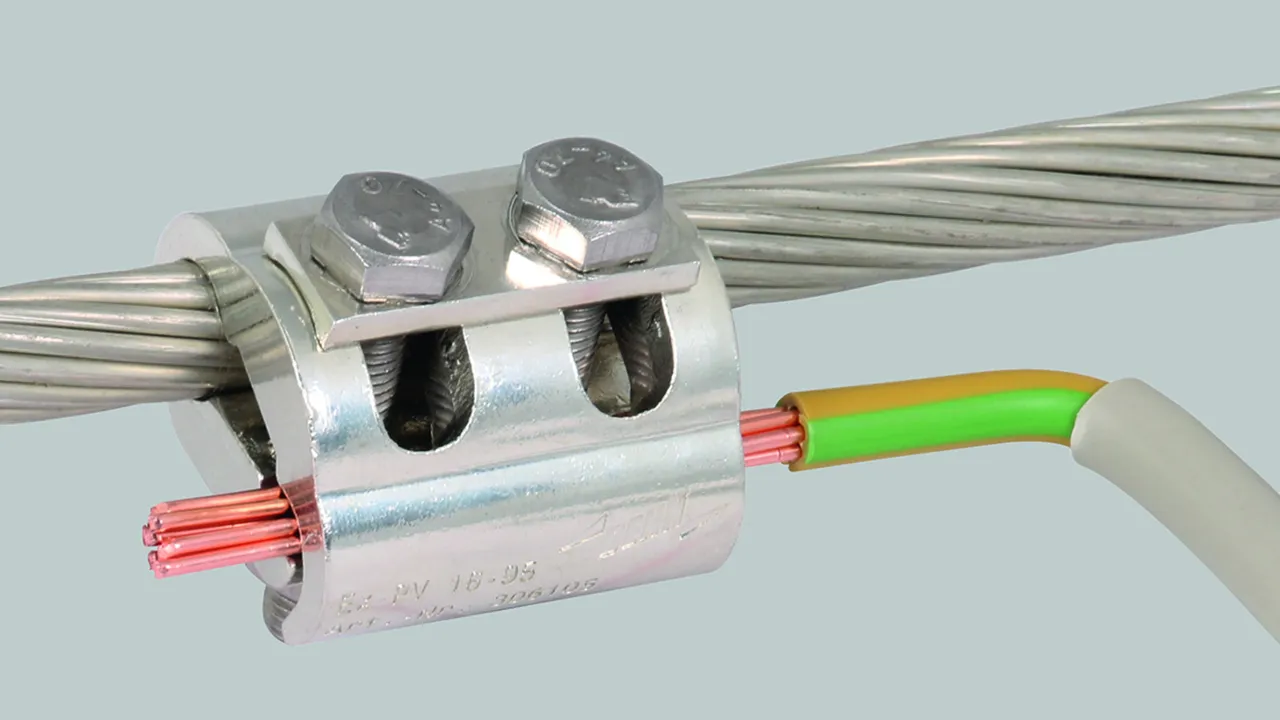

Conector paralelo para zonas Ex 1/21, 2/22

Conector paralelo con arandela elástica para conectar conductores redondos/cables en zonas con riesgo de explosión 1/21, 2/22. Las bornas están aseguradas contra aflojamiento autónomo de acuerdo con DIN EN 62305-3, suplemento 2 (VDE 0185-305-3 Bbl 2).

Para diámetros de cable iguales y diferentes, versión menor

1 Produkt

Art.-Nr. 306105 PV 5.12.5 SKM8X45 GSG CUGALSN

GTIN 4013364269125, Zolltarifnr. (EU): 85369095, Bruttogewicht: 250.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306105.stp

      Sie müssen angemeldet sein um 306105.stp herunterzuladen.

      Login
    • 306105.igs

      Sie müssen angemeldet sein um 306105.igs herunterzuladen.

      Login
    • 306105.jt

      Sie müssen angemeldet sein um 306105.jt herunterzuladen.

      Login
    • 306105.dwg

      Sie müssen angemeldet sein um 306105.dwg herunterzuladen.

      Login
    • 306105m_D.dxf

      Sie müssen angemeldet sein um 306105m_D.dxf herunterzuladen.

      Login
Conector paralelo para diferentes diámetros de cables,
versión menor Cu/gal Sn
Conector paralelo para construir un sistema
de compensación de potencial en atmósferas con riesgo de explosión.
Comprobado por su seguridad de encendido para
su empleo en zonas con riesgo de explosión, las zonas Ex 1 y 2 (gases del grupo de explosiones IIC)
así como las zonas Ex 21 y 22 (polvos). Versión menor, para diferentes diámetros de cable,
con arandela elástica así como dos tornillos asegurados a aflojamiento autónomo
de acuerdo con la DIN EN 62305-3 Suplemento 2.
Material de la borna: Cu/gal Sn
Margen de apriete Rd/Rd: 5-12,5 mm
Margen de apriete (flexible/cable): 16-95 mm2
Normativa: de acuerdo con EN 62561-1

Producto DEHN
Tipo: PV 5.12.5 SKM8X45 GSG CUGALSN
art. no.: 306105
o equivalente

Zertifikate



Technische Daten

Material de la borna Cu/gal Sn
Margen de apriete Rd/Rd 5-12,5 mm
Margen de apriete (flexible/cable) 16-95 mm2
Corriente de choque de rayo (10/350 µs), seguro de encendido 25 kA
Corriente de cortocircuito (50 Hz) (0,1 s) seguro de encendido 1,65 kA
Normativa de acuerdo con EN 62561-1
*) Para la asignación exacta por favor véase el certificado de prueba.

Artikel 306105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para diámetros de cable iguales y diferentes, versión mayor

1 Produkt

Art.-Nr. 306106 PV 5.16 SKM10X50 GSG CUGALSN

GTIN 4013364269149, Zolltarifnr. (EU): 85369095, Bruttogewicht: 424.40 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306106.stp

      Sie müssen angemeldet sein um 306106.stp herunterzuladen.

      Login
    • 306106.igs

      Sie müssen angemeldet sein um 306106.igs herunterzuladen.

      Login
    • 306106.jt

      Sie müssen angemeldet sein um 306106.jt herunterzuladen.

      Login
    • 306106.dwg

      Sie müssen angemeldet sein um 306106.dwg herunterzuladen.

      Login
    • 306106m_D.dxf

      Sie müssen angemeldet sein um 306106m_D.dxf herunterzuladen.

      Login
Conector paralelo para diferentes diámetros de cables,
versión mayor Cu/gal Sn
Conector paralelo para construir un sistema
de compensación de potencial en atmósferas con riesgo de explosión.
Comprobado por su seguridad de encendido para
su empleo en zonas con riesgo de explosión, las zonas Ex 1 y 2 (gases del grupo de explosiones IIC)
así como las zonas Ex 21 y 22 (polvos). Versión mayor, para diferentes diámetros de cable,
con arandela elástica así como dos tornillos asegurados a aflojamiento autónomo
de acuerdo con la DIN EN 62305-3 Suplemento 2.
Material de la borna: Cu/gal Sn
Margen de apriete Rd/Rd: 5-16 mm
Margen de apriete (flexible/cable): 16-150 mm2
Normativa: de acuerdo con EN 62561-1

Producto DEHN
Tipo: PV 5.16 SKM10X50 GSG CUGALSN
art. no.: 306106
o equivalente

Zertifikate



Technische Daten

Material de la borna Cu/gal Sn
Margen de apriete Rd/Rd 5-16 mm
Margen de apriete (flexible/cable) 16-150 mm2
Corriente de choque de rayo (10/350 µs), seguro de encendido 25 kA
Corriente de cortocircuito (50 Hz) (0,1 s) seguro de encendido 1,65 kA
Normativa de acuerdo con EN 62561-1
*) Para la asignación exacta por favor véase el certificado de prueba.
