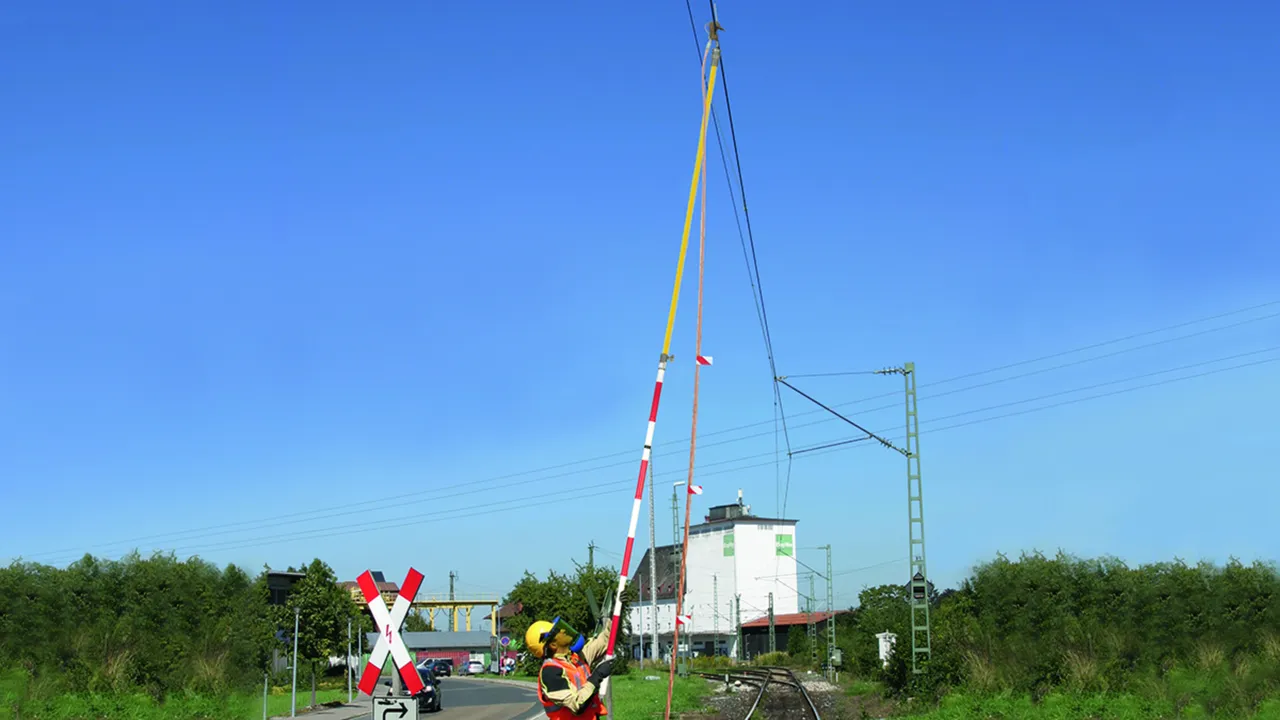

Earthing Sticks for Railway Applications

For outdoor use
Robust aluminium cone coupling
Telescopic stick, length continuously adjustable by star knob
Only suitable for phase screw clamps and clamps with long T pin shaft

Details

Telescopic, with T pin shaft

For threaded T pin shaft (bayonet locking mechanism).

2 Produkte

Art.-Nr. 769352 ESTC SQL RW 3500

GTIN 4013364007345, Zolltarifnr. (EU): 82055980, Bruttogewicht: 4.60 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_{G max} / I_{G min} )	3515 / 1935 mm
DB drawing No.	3 Ebgw 01.58
DB material No.	157 534

Total length (l_{G max} / I_{G min} )	3515 / 1935 mm
Handle length (I_H )	1150 mm
Max. load on the operating head (l_{G max} / I_{G min} )	10 / 20 kg
DB drawing No.	3 Ebgw 01.58
DB material No.	157 534
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (star knob)	Aluminium alloy
End fitting	Aluminium / rubber eye
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperature range	–25 °C ... +55 °C

Artikel 769352 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769352 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 769502 ESTC SQL RW 5000

GTIN 4013364004542, Zolltarifnr. (EU): 82055980, Bruttogewicht: 5.30 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_{G max} / I_{G min} )	5015 / 2685 mm
DB drawing No.	3 Ebgw 01.52
DB material No.	157 533

Total length (l_{G max} / I_{G min} )	5015 / 2685 mm
Handle length (I_H )	1900 mm
Max. load on the operating head (l_{G max} / I_{G min} )	10 / 20 kg
DB drawing No.	3 Ebgw 01.52
DB material No.	157 533
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (star knob)	Aluminium alloy
End fitting	Aluminium / rubber eye
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperature range	–25 °C ... +55 °C

Artikel 769502 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769502 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Telescopic with T pin shaft and cable guide

For threaded T pin shaft (bayonet locking mechanism).
The coupling is additionally fitted with a cable entry and a hook for securing the earthing cable and earthing stick at the tower (without adjusting ring).

1 Produkt

Art.-Nr. 769508 ESTC SQL H RW 5000

GTIN 4013364052383, Zolltarifnr. (EU): 82055980, Bruttogewicht: 5.30 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_{G max} / I_{G min} )	5015 / 2685 mm
DB drawing No.	3 Ebgw 01.55
DB material No.	612 142

Total length (l_{G max} / I_{G min} )	5015 / 2685 mm
Handle length (I_H )	1900 mm
Max. load on the operating head (l_{G max} / I_{G min} )	10 / 20 kg
DB drawing No.	3 Ebgw 01.55
DB material No.	612 142
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (star knob)	Aluminium alloy
End fitting	Aluminium / rubber eye
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperature range	–25 °C ... +55 °C

Artikel 769508 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769508 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Six-part, with T pin shaft and aluminium coupling

For threaded T pin shafts (bayonet locking mechanism)

1 Produkt

Art.-Nr. 769515 EST SQL RW 4855 TA

GTIN 4013364157361, Zolltarifnr. (EU): 82055980, Bruttogewicht: 6.69 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

Technische Daten

Total length (l_{G max} / I_{G min} )	4855 / 1035 mm
DB drawing No.	3 Ebgw 01.68-1

Artikel 769515 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769515 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
