Earthing Sticks for Switchgear Installations

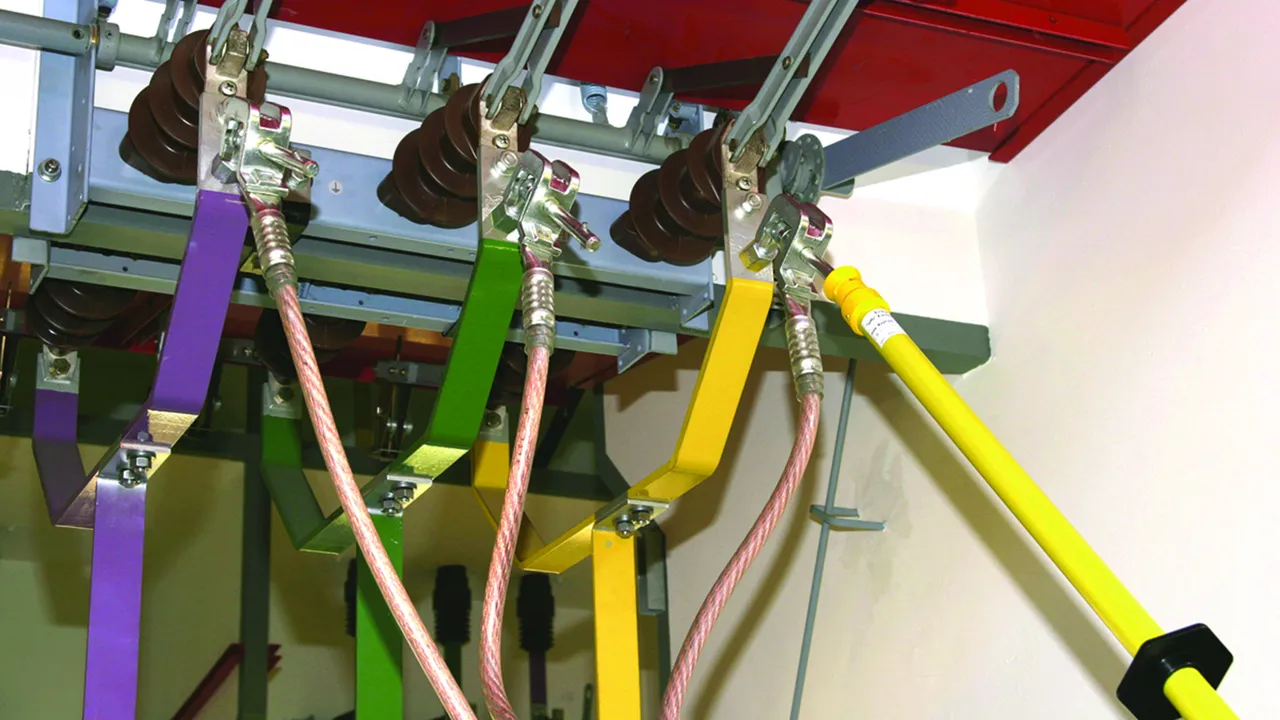

For attaching earthing and short-circuiting devices
Available in different lengths
Modular for easy transport
Light-weight construction
Hexagon shaft (WS 19 mm) or T pin shaft

Details

The plug-in coupling allows for easy handle extension of ES STK earthing sticks.

lorem ipsum — The plug-in coupling allows for easy handle extension of ES STK earthing sticks.

With hexagon shaft

Handle termination with end cap (spring locking mechanism)

2 Produkte

Art.-Nr. 761010 ES SK 1000

GTIN 4013364000155, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1480.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm
Max. load on the operating head	12 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	No
Type of device	Earthing stick

Artikel 761010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 761015 ES SK 1500

GTIN 4013364000162, Zolltarifnr. (EU): 82055980, Bruttogewicht: 2.15 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	1500 mm
Length (handle) (I_H )	930 mm

Total length (l_G )	1500 mm
Length (handle) (I_H )	930 mm
Max. load on the operating head	8 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	No
Type of device	Earthing stick

Artikel 761015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With T pin shaft

Handle termination with end cap (bayonet locking mechanism)

2 Produkte

Art.-Nr. 761011 ES SQ 1000

GTIN 4013364000230, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1.55 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm
Max. load on the operating head	12 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	No
Type of device	Earthing stick

Artikel 761011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 761016 ES SQ 1500

GTIN 4013364000247, Zolltarifnr. (EU): 82055980, Bruttogewicht: 2.16 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	1500 mm
Length (handle) (I_H )	930 mm

Total length (l_G )	1500 mm
Length (handle) (I_H )	930 mm
Max. load on the operating head	8 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	No
Type of device	Earthing stick

Artikel 761016 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761016 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With hexagon shaft, plug-in coupling

Handle termination with plastic plug-in coupling for extending the handle (spring locking mechanism)

2 Produkte

Art.-Nr. 761001 ES SK STK 1000

GTIN 4013364125179, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1058.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm
Max. load on the operating head	12 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Artikel 761001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 761003 ES SK STK 2000

GTIN 4013364134348, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1760.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	2000 mm
Length (handle) (I_H )	1430 mm

Total length (l_G )	2000 mm
Length (handle) (I_H )	1430 mm
Max. load on the operating head	8 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Artikel 761003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With T pin shaft, plug-in coupling

Handle termination with plastic plug-in coupling for extending the handle (bayonet locking mechanism)

2 Produkte

Art.-Nr. 761002 ES SQ STK 1000

GTIN 4013364125186, Zolltarifnr. (EU): 82055980, Bruttogewicht: 900.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm
Max. load on the operating head	12 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Artikel 761002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 761004 ES SQ STK 2000

GTIN 4013364134355, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1.80 kg, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	2000 mm
Length (handle) (I_H )	1430 mm

Total length (l_G )	2000 mm
Length (handle) (I_H )	1430 mm
Max. load on the operating head	8 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Artikel 761004 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761004 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Telescopic with T pin shaft and plug-in coupling

1 Produkt

Art.-Nr. 769304 ESTC SQ STK SN7562

GTIN 4013364149144, Zolltarifnr. (EU): 82055980, Bruttogewicht: 3.00 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_{G max} / I_{G min} )	3040 / 1790 mm
Length (handle) (I_H )	900 mm

Total length (l_{G max} / I_{G min} )	3040 / 1790 mm
Length (handle) (I_H )	900 mm
Max. load on the operating head (l_{G max} / I_{G min} )	10 / 20 kg
Temperature range	–25 °C ... +55 °C
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	43 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick
Material (threaded coupling, star knob)	Aluminium alloy

Artikel 769304 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769304 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Two-part, with hexagon shaft

Handle termination with plastic plug-in coupling for extending the handle (spring locking mechanism)

1 Produkt

Art.-Nr. 761070 EST SK STK 920

GTIN 4013364136212, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1300.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	920 mm
Length (handle) (I_H )	415 mm

Total length (l_G )	920 mm
Length (handle) (I_H )	415 mm
Max. load on the operating head	20 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 / 43 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Artikel 761070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Two-part, with T pin shaft

Handle termination with plastic plug-in coupling for extending the handle (bayonet locking mechanism)

1 Produkt

Art.-Nr. 761075 EST SQ STK 920

GTIN 4013364136229, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1300.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Total length (l_G )	920 mm
Length (handle) (I_H )	415 mm

Total length (l_G )	920 mm
Length (handle) (I_H )	415 mm
Max. load on the operating head	20 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 / 43 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Artikel 761075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
