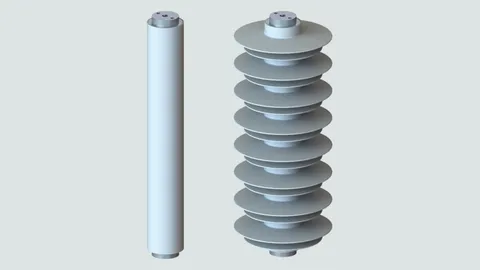

DEHNmid

  • Metalloxidableiter für Mittelspannungsnetze bis 51 kV
  • Nennableitstoßstrom 10 kA (8/20 µs)
  • Hochstromfestigkeit 100 kA (4/10 µs)
  • Für Innenraum- und Freiluftanwendungen
  • Hoch-Temperatur-Vernetzendes (HTV) Silicongehäuse
  • Beste Eigenschaften unter Verschmutzungsbedingungen
  • Sehr hohe mechanische Biegefestigkeit
  • Bruchsicheres Verhalten im Überlastungsfall
  • Beliebige Einbaulage

Details

Schnittdarstellung eines DMI .. 10 1 N oder DMI .. 10 1 H
lorem ipsum

DMI L

Ausführung ohne Schirm;
zur Innenraumanwendung

18 Produkte

Art.-Nr. 990001 DMI 3 10 1 L

GTIN 4013364102583, Zolltarifnr.: 85354000, Bruttogewicht: 700.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 3 10 1 L
DEHNmid 3 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 3 kV
Dauerspannung: Uc = 2,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 68 mm
HTV-Silicongehäuse: h = 92 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 3 10 1 L
Art.-Nr.: 990001
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 3 kV
Dauerspannung (MCOV) AC (UC ) 2,4 kV
Höhe (h) 92 mm
Kriechweg (+/- 5%) 68 mm

Artikel 990001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990002 DMI 6 10 1 L

GTIN 4013364102590, Zolltarifnr.: 85354000, Bruttogewicht: 900.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 6 10 1 L
DEHNmid 6 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 6 kV
Dauerspannung: Uc = 4,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 88 mm
HTV-Silicongehäuse: h = 112 mm; RAL 3013



Fabrikat: DEHN
Typ: DMI 6 10 1 L
Art.-Nr.: 990002
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 6 kV
Dauerspannung (MCOV) AC (UC ) 4,8 kV
Höhe (h) 112 mm
Kriechweg (+/- 5%) 88 mm

Artikel 990002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990003 DMI 9 10 1 L

GTIN 4013364102606, Zolltarifnr.: 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 9 10 1 L
DEHNmid 9 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 9 kV
Dauerspannung: Uc = 7,2 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 108 mm
HTV-Silicongehäuse: h = 132 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 9 10 1 L
Art.-Nr.: 990003
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 9 kV
Dauerspannung (MCOV) AC (UC ) 7,2 kV
Höhe (h) 132 mm
Kriechweg (+/- 5%) 108 mm

Artikel 990003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990004 DMI 12 10 1 L

GTIN 4013364102613, Zolltarifnr.: 85354000, Bruttogewicht: 1.20 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 12 10 1 L
DEHNmid 12 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 12 kV
Dauerspannung: Uc = 9,6 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 128 mm
HTV-Silicongehäuse: h = 152 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 12 10 1 L
Art.-Nr.: 990004
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 12 kV
Dauerspannung (MCOV) AC (UC ) 9,6 kV
Höhe (h) 152 mm
Kriechweg (+/- 5%) 128 mm

Artikel 990004 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990004 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990005 DMI 15 10 1 L

GTIN 4013364102620, Zolltarifnr.: 85354000, Bruttogewicht: 1.30 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 15 10 1 L
DEHNmid 15 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 15 kV
Dauerspannung: Uc = 12,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 138 mm
HTV-Silicongehäuse: h = 162 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 15 10 1 L
Art.-Nr.: 990005
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 15 kV
Dauerspannung (MCOV) AC (UC ) 12,0 kV
Höhe (h) 162 mm
Kriechweg (+/- 5%) 138 mm

Artikel 990005 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990005 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990006 DMI 18 10 1 L

GTIN 4013364102637, Zolltarifnr.: 85354000, Bruttogewicht: 1.50 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 18 10 1 L
DEHNmid 18 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 18 kV
Dauerspannung: Uc = 14,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 158 mm
HTV-Silicongehäuse: h = 182 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 18 10 1 L
Art.-Nr.: 990006
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 18 kV
Dauerspannung (MCOV) AC (UC ) 14,4 kV
Höhe (h) 182 mm
Kriechweg (+/- 5%) 158 mm

Artikel 990006 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990006 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990007 DMI 21 10 1 L

GTIN 4013364102644, Zolltarifnr.: 85354000, Bruttogewicht: 1.70 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 21 10 1 L
DEHNmid 21 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 21 kV
Dauerspannung: Uc = 16,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 180 mm
HTV-Silicongehäuse: h = 204 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 21 10 1 L
Art.-Nr.: 990007
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 21 kV
Dauerspannung (MCOV) AC (UC ) 16,8 kV
Höhe (h) 204 mm
Kriechweg (+/- 5%) 180 mm

Artikel 990007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990008 DMI 24 10 1 L

GTIN 4013364102651, Zolltarifnr.: 85354000, Bruttogewicht: 1.80 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 24 10 1 L
DEHNmid 24 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 24 kV
Dauerspannung: Uc = 19,2 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 200 mm
HTV-Silicongehäuse: h = 224 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 24 10 1 L
Art.-Nr.: 990008
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 24 kV
Dauerspannung (MCOV) AC (UC ) 19,2 kV
Höhe (h) 224 mm
Kriechweg (+/- 5%) 200 mm

Artikel 990008 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990008 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990009 DMI 27 10 1 L

GTIN 4013364102668, Zolltarifnr.: 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 27 10 1 L
DEHNmid 27 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 27 kV
Dauerspannung: Uc = 21,6 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 220 mm
HTV-Silicongehäuse: h = 244 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 27 10 1 L
Art.-Nr.: 990009
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 27 kV
Dauerspannung (MCOV) AC (UC ) 21,6 kV
Höhe (h) 244 mm
Kriechweg (+/- 5%) 220 mm

Artikel 990009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990010 DMI 30 10 1 L

GTIN 4013364102675, Zolltarifnr.: 85354000, Bruttogewicht: 2.10 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 30 10 1 L
EHNmid 30 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 30 kV
Dauerspannung: Uc = 24,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 230 mm
HTV-Silicongehäuse: h = 254 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 30 10 1 L
Art.-Nr.: 990010
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 30 kV
Dauerspannung (MCOV) AC (UC ) 24,0 kV
Höhe (h) 254 mm
Kriechweg (+/- 5%) 230 mm

Artikel 990010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990011 DMI 31 10 1 L

GTIN 4013364102682, Zolltarifnr.: 85354000, Bruttogewicht: 2.20 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 31 10 1 L
DEHNmid 31 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 31 kV
Dauerspannung: Uc = 25,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 250 mm
HTV-Silicongehäuse: h = 274 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 31 10 1 L
Art.-Nr.: 990011
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 31 kV
Dauerspannung (MCOV) AC (UC ) 25,0 kV
Höhe (h) 274 mm
Kriechweg (+/- 5%) 250 mm

Artikel 990011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990012 DMI 33 10 1 L

GTIN 4013364102699, Zolltarifnr.: 85354000, Bruttogewicht: 2.40 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 33 10 1 L
DEHNmid 33 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 33 kV
Dauerspannung: Uc = 26,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 250 mm
HTV-Silicongehäuse: h = 274 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 33 10 1 L
Art.-Nr.: 990012
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 33 kV
Dauerspannung (MCOV) AC (UC ) 26,4 kV
Höhe (h) 274 mm
Kriechweg (+/- 5%) 250 mm

Artikel 990012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990013 DMI 36 10 1 L

GTIN 4013364102705, Zolltarifnr.: 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 36 10 1 L
DEHNmid 36 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 36 kV
Dauerspannung: Uc = 28,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 338 mm
HTV-Silicongehäuse: h = 362 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 36 10 1 L
Art.-Nr.: 990013
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 36 kV
Dauerspannung (MCOV) AC (UC ) 28,8 kV
Höhe (h) 362 mm
Kriechweg (+/- 5%) 338 mm

Artikel 990013 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990013 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990014 DMI 39 10 1 L

GTIN 4013364102712, Zolltarifnr.: 85354000, Bruttogewicht: 3.20 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 39 10 1 L
DEHNmid 39 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 39 kV
Dauerspannung: Uc = 31,2 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 360 mm
HTV-Silicongehäuse: h = 384 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 39 10 1 L
Art.-Nr.: 990014
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 39 kV
Dauerspannung (MCOV) AC (UC ) 31,2 kV
Höhe (h) 384 mm
Kriechweg (+/- 5%) 360 mm

Artikel 990014 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990014 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990015 DMI 42 10 1 L

GTIN 4013364102729, Zolltarifnr.: 85354000, Bruttogewicht: 3.40 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 42 10 1 L
DEHNmid 42 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 42 kV
Dauerspannung: Uc = 33,6 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 382 mm
HTV-Silicongehäuse: h = 406 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 42 10 1 L
Art.-Nr.: 990015
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 42 kV
Dauerspannung (MCOV) AC (UC ) 33,6 kV
Höhe (h) 406 mm
Kriechweg (+/- 5%) 382 mm

Artikel 990015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990016 DMI 45 10 1 L

GTIN 4013364102736, Zolltarifnr.: 85354000, Bruttogewicht: 3.60 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 45 10 1 L
DEHNmid 45 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 45 kV
Dauerspannung: Uc = 36,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 390 mm
HTV-Silicongehäuse: h = 414 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 45 10 1 L
Art.-Nr.: 990016
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 45 kV
Dauerspannung (MCOV) AC (UC ) 36,0 kV
Höhe (h) 414 mm
Kriechweg (+/- 5%) 390 mm

Artikel 990016 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990016 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990017 DMI 48 10 1 L

GTIN 4013364102743, Zolltarifnr.: 85354000, Bruttogewicht: 3.80 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 48 10 1 L
DEHNmid 48 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 48 kV
Dauerspannung: Uc = 38,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 422 mm
HTV-Silicongehäuse: h = 446 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 48 10 1 L
Art.-Nr.: 990017
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 48 kV
Dauerspannung (MCOV) AC (UC ) 38,4 kV
Höhe (h) 446 mm
Kriechweg (+/- 5%) 422 mm

Artikel 990017 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990017 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990018 DMI 51 10 1 L

GTIN 4013364102750, Zolltarifnr.: 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter DEHNmid 51 10 1 L
DEHNmid 51 10 1 L
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 51 kV
Dauerspannung: Uc = 40,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Innenraum
Kriechweg: 432 mm
HTV-Silicongehäuse: h = 456 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 51 10 1 L
Art.-Nr.: 990018
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 51 kV
Dauerspannung (MCOV) AC (UC ) 40,8 kV
Höhe (h) 456 mm
Kriechweg (+/- 5%) 432 mm

Artikel 990018 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990018 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DMI N

Normaler Kriechweg;
zur Innenraum und Außenbereich-Anwendung

18 Produkte

Art.-Nr. 990101 DMI 3 10 1 N

GTIN 4013364102767, Zolltarifnr.: 85354000, Bruttogewicht: 700.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 3 10 1 N
DEHNmid 3 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 3 kV
Dauerspannung: Uc = 2,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 143 mm
HTV-Silicongehäuse: h = 92 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 3 10 1 N
Art.-Nr.: 990101
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 3 kV
Dauerspannung (MCOV) AC (UC ) 2,4 kV
Höhe (h) 92 mm
Kriechweg (+/- 5%) 143 mm

Artikel 990101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990102 DMI 6 10 1 N

GTIN 4013364102774, Zolltarifnr.: 85354000, Bruttogewicht: 900.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 6 10 1 N
DEHNmid 6 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 6 kV
Dauerspannung: Uc = 4,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 163 mm
HTV-Silicongehäuse: h = 112 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 6 10 1 N
Art.-Nr.: 990102
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 6 kV
Dauerspannung (MCOV) AC (UC ) 4,8 kV
Höhe (h) 112 mm
Kriechweg (+/- 5%) 163 mm

Artikel 990102 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990102 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990103 DMI 9 10 1 N

GTIN 4013364102781, Zolltarifnr.: 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 9 10 1 N
DEHNmid 9 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 9 kV
Dauerspannung: Uc = 7,2 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 183 mm
HTV-Silicongehäuse: h = 132 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 9 10 1 N
Art.-Nr.: 990103
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 9 kV
Dauerspannung (MCOV) AC (UC ) 7,2 kV
Höhe (h) 132 mm
Kriechweg (+/- 5%) 183 mm

Artikel 990103 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990103 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990104 DMI 12 10 1 N

GTIN 4013364102798, Zolltarifnr.: 85354000, Bruttogewicht: 1.20 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 12 10 1 N
DEHNmid 12 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 12 kV
Dauerspannung: Uc = 9,6 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 278 mm
HTV-Silicongehäuse: h = 152 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 12 10 1 N
Art.-Nr.: 990104
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 12 kV
Dauerspannung (MCOV) AC (UC ) 9,6 kV
Höhe (h) 152 mm
Kriechweg (+/- 5%) 278 mm

Artikel 990104 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990104 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990105 DMI 15 10 1 N

GTIN 4013364102804, Zolltarifnr.: 85354000, Bruttogewicht: 1.30 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 15 10 1 N
DEHNmid 15 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 15 kV
Dauerspannung: Uc = 12,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 288 mm
HTV-Silicongehäuse: h = 162 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 15 10 1 N
Art.-Nr.: 990105
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 15 kV
Dauerspannung (MCOV) AC (UC ) 12,0 kV
Höhe (h) 162 mm
Kriechweg (+/- 5%) 288 mm

Artikel 990105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990106 DMI 18 10 1 N

GTIN 4013364102811, Zolltarifnr.: 85354000, Bruttogewicht: 1.50 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 18 10 1 N
DEHNmid 18 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 18 kV
Dauerspannung: Uc = 14,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 308 mm
HTV-Silicongehäuse: h = 182 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 18 10 1 N
Art.-Nr.: 990106
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 18 kV
Dauerspannung (MCOV) AC (UC ) 14,4 kV
Höhe (h) 182 mm
Kriechweg (+/- 5%) 308 mm

Artikel 990106 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990106 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990107 DMI 21 10 1 N

GTIN 4013364102828, Zolltarifnr.: 85354000, Bruttogewicht: 1.70 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 21 10 1 N
DEHNmid 21 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 21 kV
Dauerspannung: Uc = 16,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 405 mm
HTV-Silicongehäuse: h = 204 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 21 10 1 N
Art.-Nr.: 990107
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 21 kV
Dauerspannung (MCOV) AC (UC ) 16,8 kV
Höhe (h) 204 mm
Kriechweg (+/- 5%) 405 mm

Artikel 990107 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990107 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990108 DMI 24 10 1 N

GTIN 4013364102835, Zolltarifnr.: 85354000, Bruttogewicht: 1.80 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 24 10 1 N
DEHNmid 24 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 24 kV
Dauerspannung: Uc = 19,2 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 425 mm
HTV-Silicongehäuse: h = 224 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 24 10 1 N
Art.-Nr.: 990108
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 24 kV
Dauerspannung (MCOV) AC (UC ) 19,2 kV
Höhe (h) 224 mm
Kriechweg (+/- 5%) 425 mm

Artikel 990108 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990108 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990109 DMI 27 10 1 N

GTIN 4013364102842, Zolltarifnr.: 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 27 10 1 N
DEHNmid 27 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 27 kV
Dauerspannung: Uc = 21,6 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 520 mm
HTV-Silicongehäuse: h = 244 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 27 10 1 N
Art.-Nr.: 990109
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 27 kV
Dauerspannung (MCOV) AC (UC ) 21,6 kV
Höhe (h) 244 mm
Kriechweg (+/- 5%) 520 mm

Artikel 990109 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990109 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990110 DMI 30 10 1 N

GTIN 4013364102859, Zolltarifnr.: 85354000, Bruttogewicht: 2.10 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 30 10 1 N
DEHNmid 30 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 30 kV
Dauerspannung: Uc = 24,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 530 mm
HTV-Silicongehäuse: h = 254 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 30 10 1 N
Art.-Nr.: 990110
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 30 kV
Dauerspannung (MCOV) AC (UC ) 24,0 kV
Höhe (h) 254 mm
Kriechweg (+/- 5%) 530 mm

Artikel 990110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990111 DMI 31 10 1 N

GTIN 4013364102866, Zolltarifnr.: 85354000, Bruttogewicht: 2.20 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 31 10 1 N
DEHNmid 31 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 31 kV
Dauerspannung: Uc = 25,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 625 mm
HTV-Silicongehäuse: h = 274 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 31 10 1 N
Art.-Nr.: 990111
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 31 kV
Dauerspannung (MCOV) AC (UC ) 25,0 kV
Höhe (h) 274 mm
Kriechweg (+/- 5%) 625 mm

Artikel 990111 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990111 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990112 DMI 33 10 1 N

GTIN 4013364102873, Zolltarifnr.: 85354000, Bruttogewicht: 2.40 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 33 10 1 N
DEHNmid 33 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 33 kV
Dauerspannung: Uc = 26,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 625 mm
HTV-Silicongehäuse: h = 274 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 33 10 1 N
Art.-Nr.: 990112
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 33 kV
Dauerspannung (MCOV) AC (UC ) 26,4 kV
Höhe (h) 274 mm
Kriechweg (+/- 5%) 625 mm

Artikel 990112 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990112 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990113 DMI 36 10 1 N

GTIN 4013364102880, Zolltarifnr.: 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 36 10 1 N
DEHNmid 36 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 36 kV
Dauerspannung: Uc = 28,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 788 mm
HTV-Silicongehäuse: h = 362 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 36 10 1 N
Art.-Nr.: 990113
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 36 kV
Dauerspannung (MCOV) AC (UC ) 28,8 kV
Höhe (h) 362 mm
Kriechweg (+/- 5%) 788 mm

Artikel 990113 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990113 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990114 DMI 39 10 1 N

GTIN 4013364102897, Zolltarifnr.: 85354000, Bruttogewicht: 3.20 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 39 10 1 N
DEHNmid 39 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 39 kV
Dauerspannung: Uc = 31,2 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 885 mm
HTV-Silicongehäuse: h = 384 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 39 10 1 N
Art.-Nr.: 990114
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 39 kV
Dauerspannung (MCOV) AC (UC ) 31,2 kV
Höhe (h) 384 mm
Kriechweg (+/- 5%) 885 mm

Artikel 990114 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990114 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990115 DMI 42 10 1 N

GTIN 4013364102903, Zolltarifnr.: 85354000, Bruttogewicht: 3.40 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 42 10 1 N
DEHNmid 42 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 42 kV
Dauerspannung: Uc = 33,6 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 907 mm
HTV-Silicongehäuse: h = 406 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 42 10 1 N
Art.-Nr.: 990115
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 42 kV
Dauerspannung (MCOV) AC (UC ) 33,6 kV
Höhe (h) 406 mm
Kriechweg (+/- 5%) 907 mm

Artikel 990115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990116 DMI 45 10 1 N

GTIN 4013364102910, Zolltarifnr.: 85354000, Bruttogewicht: 3.60 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 45 10 1 N
DEHNmid 45 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 45 kV
Dauerspannung: Uc = 36,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 990 mm
HTV-Silicongehäuse: h = 414 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 45 10 1 N
Art.-Nr.: 990116
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 45 kV
Dauerspannung (MCOV) AC (UC ) 36,0 kV
Höhe (h) 414 mm
Kriechweg (+/- 5%) 990 mm

Artikel 990116 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990116 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990117 DMI 48 10 1 N

GTIN 4013364102927, Zolltarifnr.: 85354000, Bruttogewicht: 3.80 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 48 10 1 N
DEHNmid 48 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 48 kV
Dauerspannung: Uc = 38,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 1022 mm
HTV-Silicongehäuse: h = 446 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 48 10 1 N
Art.-Nr.: 990117
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 48 kV
Dauerspannung (MCOV) AC (UC ) 38,4 kV
Höhe (h) 446 mm
Kriechweg (+/- 5%) 1022 mm

Artikel 990117 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990117 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990118 DMI 51 10 1 N

GTIN 4013364102934, Zolltarifnr.: 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 51 10 1 N
DEHNmid 51 10 1 N
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 51 kV
Dauerspannung: Uc = 40,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (N)
Kriechweg: 1107 mm
HTV-Silicongehäuse: h = 456 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 51 10 1 N
Art.-Nr.: 990118
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 51 kV
Dauerspannung (MCOV) AC (UC ) 40,8 kV
Höhe (h) 456 mm
Kriechweg (+/- 5%) 1107 mm

Artikel 990118 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990118 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DMI H

Erhöhter Kriechweg;
zur Außenbereich-Anwendung

14 Produkte

Art.-Nr. 990201 DMI 15 10 1 H

GTIN 4013364102941, Zolltarifnr.: 85354000, Bruttogewicht: 1.30 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 15 10 1 H
DEHNmid 15 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 15 kV
Dauerspannung: Uc = 12 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 363 mm
HTV-Silicongehäuse: h = 162 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 15 10 1 H
Art.-Nr.: 990201
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 15 kV
Dauerspannung (MCOV) AC (UC ) 12,0 kV
Höhe (h) 162 mm
Kriechweg (+/- 5%) 363 mm

Artikel 990201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990202 DMI 18 10 1 H

GTIN 4013364102958, Zolltarifnr.: 85354000, Bruttogewicht: 1.50 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 18 10 1 H
DEHNmid 18 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 18 kV
Dauerspannung: Uc = 14,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 383 mm
HTV-Silicongehäuse: h = 182 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 18 10 1 H
Art.-Nr.: 990202
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 18 kV
Dauerspannung (MCOV) AC (UC ) 14,4 kV
Höhe (h) 182 mm
Kriechweg (+/- 5%) 383 mm

Artikel 990202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990203 DMI 21 10 1 H

GTIN 4013364102965, Zolltarifnr.: 85354000, Bruttogewicht: 1.70 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 21 10 1 H
DEHNmid 21 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 21 kV
Dauerspannung: Uc = 16,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 480 mm
HTV-Silicongehäuse: h = 204 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 21 10 1 H
Art.-Nr.: 990203
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 21 kV
Dauerspannung (MCOV) AC (UC ) 16,8 kV
Höhe (h) 204 mm
Kriechweg (+/- 5%) 480 mm

Artikel 990203 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990203 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990204 DMI 24 10 1 H

GTIN 4013364102972, Zolltarifnr.: 85354000, Bruttogewicht: 1.80 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 24 10 1 H
DEHNmid 24 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 24 kV
Dauerspannung: Uc = 19,2 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 575 mm
HTV-Silicongehäuse: h = 224 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 24 10 1 H
Art.-Nr.: 990204
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 24 kV
Dauerspannung (MCOV) AC (UC ) 19,2 kV
Höhe (h) 224 mm
Kriechweg (+/- 5%) 575 mm

Artikel 990204 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990204 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990205 DMI 27 10 1 H

GTIN 4013364102989, Zolltarifnr.: 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 27 10 1 H
DEHNmid 27 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 27 kV
Dauerspannung: Uc = 21,6 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 595 mm
HTV-Silicongehäuse: h = 244 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 27 10 1 H
Art.-Nr.: 990205
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 27 kV
Dauerspannung (MCOV) AC (UC ) 21,6 kV
Höhe (h) 244 mm
Kriechweg (+/- 5%) 595 mm

Artikel 990205 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990205 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990206 DMI 30 10 1 H

GTIN 4013364102996, Zolltarifnr.: 85354000, Bruttogewicht: 2.10 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 30 10 1 H
DEHNmid 30 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 30 kV
Dauerspannung: Uc = 24,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 680 mm
HTV-Silicongehäuse: h = 254 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 30 10 1 H
Art.-Nr.: 990206
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 30 kV
Dauerspannung (MCOV) AC (UC ) 24,0 kV
Höhe (h) 254 mm
Kriechweg (+/- 5%) 680 mm

Artikel 990206 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990206 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990207 DMI 31 10 1 H

GTIN 4013364103009, Zolltarifnr.: 85354000, Bruttogewicht: 2.20 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 31 10 1 H
DEHNmid 31 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 31 kV
Dauerspannung: Uc = 25,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 775 mm
HTV-Silicongehäuse: h = 274 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 31 10 1 H
Art.-Nr.: 990207
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 31 kV
Dauerspannung (MCOV) AC (UC ) 25,0 kV
Höhe (h) 274 mm
Kriechweg (+/- 5%) 775 mm

Artikel 990207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990208 DMI 33 10 1 H

GTIN 4013364103016, Zolltarifnr.: 85354000, Bruttogewicht: 2.40 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 33 10 1 H
DEHNmid 33 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 33 kV
Dauerspannung: Uc = 26,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 775 mm
HTV-Silicongehäuse: h = 274 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 33 10 1 H
Art.-Nr.: 990208
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 33 kV
Dauerspannung (MCOV) AC (UC ) 26,4 kV
Höhe (h) 274 mm
Kriechweg (+/- 5%) 775 mm

Artikel 990208 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990208 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990209 DMI 36 10 1 H

GTIN 4013364103023, Zolltarifnr.: 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 36 10 1 H
DEHNmid 36 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 36 kV
Dauerspannung: Uc = 28,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 1013 mm
HTV-Silicongehäuse: h = 362 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 36 10 1 H
Art.-Nr.: 990209
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 36 kV
Dauerspannung (MCOV) AC (UC ) 28,8 kV
Höhe (h) 362 mm
Kriechweg (+/- 5%) 1013 mm

Artikel 990209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990210 DMI 39 10 1 H

GTIN 4013364103030, Zolltarifnr.: 85354000, Bruttogewicht: 3.20 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 39 10 1 H
DEHNmid 39 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 39 kV
Dauerspannung: Uc = 31,2 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 1110 mm
HTV-Silicongehäuse: h = 384 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 39 10 1 H
Art.-Nr.: 990210
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 39 kV
Dauerspannung (MCOV) AC (UC ) 31,2 kV
Höhe (h) 384 mm
Kriechweg (+/- 5%) 1110 mm

Artikel 990210 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990210 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990211 DMI 42 10 1 H

GTIN 4013364103047, Zolltarifnr.: 85354000, Bruttogewicht: 3.40 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 42 10 1 H
DEHNmid 42 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 42 kV
Dauerspannung: Uc = 33,6 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 1132 mm
HTV-Silicongehäuse: h = 406 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 42 10 1 H
Art.-Nr.: 990211
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 42 kV
Dauerspannung (MCOV) AC (UC ) 33,6 kV
Höhe (h) 406 mm
Kriechweg (+/- 5%) 1132 mm

Artikel 990211 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990211 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990212 DMI 45 10 1 H

GTIN 4013364103054, Zolltarifnr.: 85354000, Bruttogewicht: 3.60 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 45 10 1 H
DEHNmid 45 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 45 kV
Dauerspannung: Uc = 36,0 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 1215 mm
HTV-Silicongehäuse: h = 414 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 45 10 1 H
Art.-Nr.: 990212
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 45 kV
Dauerspannung (MCOV) AC (UC ) 36,0 kV
Höhe (h) 414 mm
Kriechweg (+/- 5%) 1215 mm

Artikel 990212 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990212 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990213 DMI 48 10 1 H

GTIN 4013364103061, Zolltarifnr.: 85354000, Bruttogewicht: 3.80 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 48 10 1 H
DEHNmid 48 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 48 kV
Dauerspannung: Uc = 38,4 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 1322 mm
HTV-Silicongehäuse: h = 446 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 48 10 1 H
Art.-Nr.: 990213
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 48 kV
Dauerspannung (MCOV) AC (UC ) 38,4 kV
Höhe (h) 446 mm
Kriechweg (+/- 5%) 1322 mm

Artikel 990213 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990213 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990214 DMI 51 10 1 H

GTIN 4013364103078, Zolltarifnr.: 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Mittelspannungs-Ableiter 51 10 1 H
DEHNmid 51 10 1 H
Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen nach IEC 99-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Bemessungsspannung: Ur = 51 kV
Dauerspannung: Uc = 40,8 kV
Nennableitstossstrom: In = 10 kA (8/20)
Leitungsentladungsklasse: 1
Netzfrequenz: (15...62) Hz
Umgebungstemperatur: (-40...+55) °C
Ausführung: Außenbereich (H)
Kriechweg: 1407 mm
HTV-Silicongehäuse: h = 456 mm; RAL 3013

Fabrikat: DEHN
Typ: DMI 51 10 1 H
Art.-Nr.: 990214
oder gleichwertig.

Zertifikate



Technische Daten

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Bemessungsspannung AC (Ur ) 51 kV
Dauerspannung (MCOV) AC (UC ) 40,8 kV
Höhe (h) 456 mm
Kriechweg (+/- 5%) 1407 mm

Artikel 990214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

nach oben
