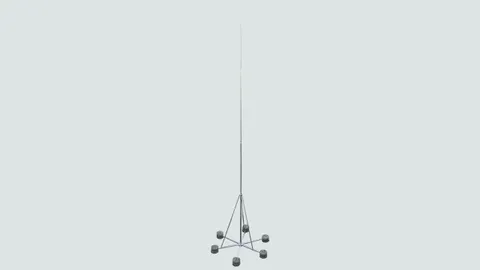

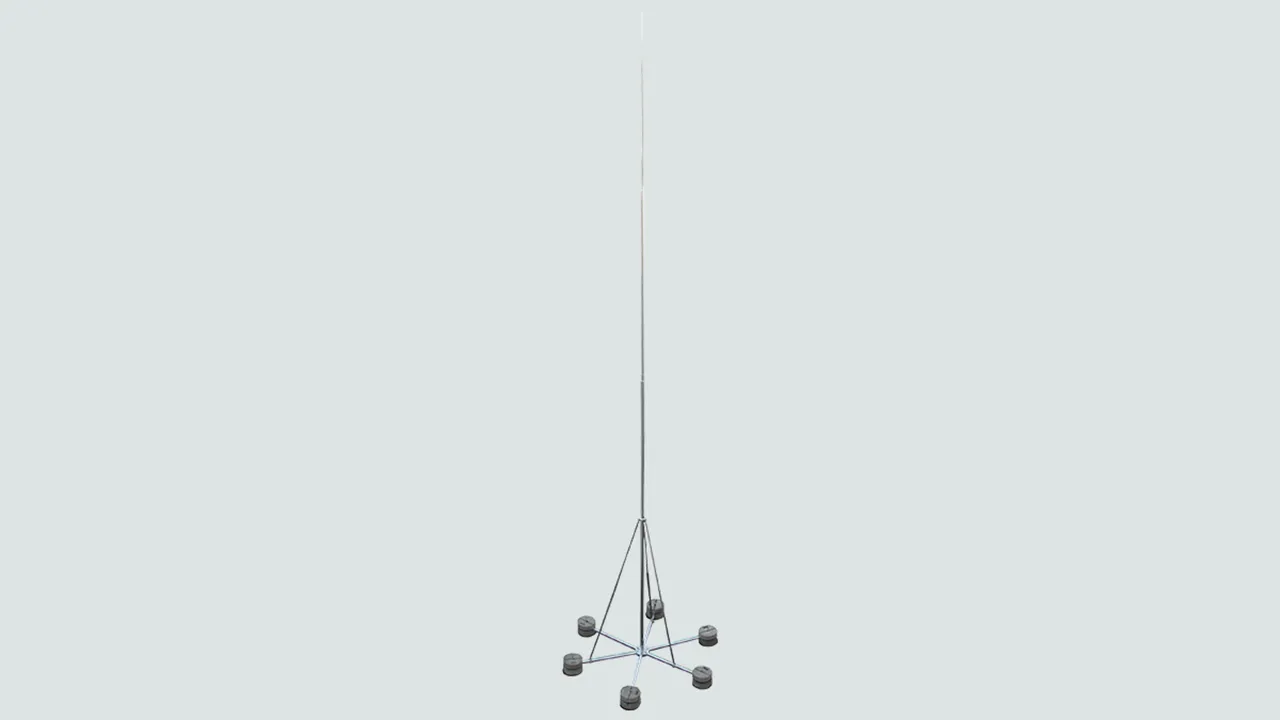

Fritstående indfanger 10 og 11 m

Fritstående indfangerstænger med sammenklappeligt seksbenet stativ til beskyttelse af større tagkonstruktioner eller til opførelse på jordoverflade uden fundamentsarbejde, justerbar til taghældning op til 10°.
Betonsoklen (art.-nr. 102 010) og underlægspladen (art.-nr. 102 050) skal bestilles separat.

De reducerede rør stikkes sammen og skrues derefter.
Transportlængden er ca. 5000 mm.

Komponenter:
Indfangerstang bestående af reducerede aluminiumssegmenter
– Rør Ø60 x 5 mm, længde ca. 5000 mm
– Rør Ø40 x 5 mm, længde ca. 2500 mm eller 3000 mm
– Indfangerstang Ø22/16/10 mm, længde ca. 2500 mm eller 3000 mm
Seksbenet stativ til betonsokler med kileteknik inkl. Al-skinner 20 x 20 x 2 mm
– Dobbeltoverligger til 2x Ø8-10 mm

OBS: tilladte tagbelastning skal overvejes, og der skal evt. afklares med bygherren inden opførelse.

Fri højde 10 m

1 Produkt

Art.-Nr. 105910 FS D60 10 10M AL SBS STTZN

GTIN 4013364256941, Zolltarifnr. (EU): 85389099, Bruttogewicht: 53.30 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105910.stp

      Sie müssen angemeldet sein um 105910.stp herunterzuladen.

      Login
    • 105910.igs

      Sie müssen angemeldet sein um 105910.igs herunterzuladen.

      Login
    • 105910.jt

      Sie müssen angemeldet sein um 105910.jt herunterzuladen.

      Login
    • 105910.dwg

      Sie müssen angemeldet sein um 105910.dwg herunterzuladen.

      Login
    • 105910m_D.dxf

      Sie müssen angemeldet sein um 105910m_D.dxf herunterzuladen.

      Login
Indfangerstang, fritstående højde 10 m
Fritstående indfangerstang, 10 m med hængslet,
seksbenet stativ
til beskyttelse af større tagudbygninger
eller til montering på befæstet
jord uden fundamentsarbejde.
Tilpasning til hældninger op til maks. 10 grader.
Indfangerstængerne er iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensionerede til en
vindstyrke på maks. 140 km/t.
Den stabelbare betonsokkel (varenr. 102 010) og
og underlægspladen (varenr. 102 050) skal bestilles separat.
Højde: 10000 mm
Radius: 1200 mm
Max. vindstyrke ved 12 sokler af 17 kg.: 121 km/t
Max. vindstyrke ved 18 sokler af 17 kg.: 140 km/t
Nødvendig plads til seksbenet stativ: 2900 x 2560 mm
Materiale (seksbenet stativ): St/tZn
Materiale (indfangermast / indfangerstang): Al
Standard: EN 62561-(1+2)
Tagbelastning ved 12 sokler af 17 kg.: 268 kg
Tagbelastning ved 18 sokler af 17 kg.: 370 kg

fabrikat: DEHN
Type: FS D60 10 10M AL SBS STTZN
artikelnr.: 105910
eller tilsvarende

Zertifikate



Technische Daten

Højde 10000 mm
Radius 1200 mm
Max. vindstyrke ved 12 sokler af 17 kg. 121 km/t
Max. vindstyrke ved 18 sokler af 17 kg. 140 km/t
Nødvendig plads til seksbenet stativ 2900 x 2560 mm
Materiale (seksbenet stativ) St/tZn
Materiale (indfangermast / indfangerstang) Al
Standard EN 62561-(1+2)
Tagbelastning ved 12 sokler af 17 kg. 268 kg
Tagbelastning ved 18 sokler af 17 kg. 370 kg

Artikel 105910 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105910 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fri højde 11 m

1 Produkt

Art.-Nr. 105911 FS D60 10 11M AL SBS STTZN

GTIN 4013364256958, Zolltarifnr. (EU): 85389099, Bruttogewicht: 54.40 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105911.stp

      Sie müssen angemeldet sein um 105911.stp herunterzuladen.

      Login
    • 105911.igs

      Sie müssen angemeldet sein um 105911.igs herunterzuladen.

      Login
    • 105911.jt

      Sie müssen angemeldet sein um 105911.jt herunterzuladen.

      Login
    • 105911.dwg

      Sie müssen angemeldet sein um 105911.dwg herunterzuladen.

      Login
    • 105911m_D.dxf

      Sie müssen angemeldet sein um 105911m_D.dxf herunterzuladen.

      Login
Indfangerstang, fritstående højde 11 m
Fritstående indfangerstang 11 m med hængslet,
seksbenet stativ
til beskyttelse af større tagudbygninger
eller til montering på befæstet
jord uden fundamentsarbejde.
Tilpasning til hældninger op til maks. 10 grader.
Indfangerstængerne er iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensionerede til en
vindstyrke på maks. 135 km/t.
Den stabelbare betonsokkel (varenr. 102 010) og
og underlægspladen (varenr. 102 050) skal bestilles separat.
Højde: 11000 mm
Radius: 1200 mm
Max. vindstyrke ved 12 sokler af 17 kg.: 112 km/t
Max. vindstyrke ved 18 sokler af 17 kg.: 135 km/t
Nødvendig plads til seksbenet stativ: 2900 x 2560 mm
Materiale (seksbenet stativ): St/tZn
Materiale (indfangermast / indfangerstang): Al
Standard: EN 62561-(1+2)
Tagbelastning ved 12 sokler af 17 kg.: 269 kg
Tagbelastning ved 18 sokler af 17 kg.: 371 kg

fabrikat: DEHN
Type: FS D60 10 11M AL SBS STTZN
artikelnr.: 105911
eller tilsvarende

Zertifikate



Technische Daten

Højde 11000 mm
Radius 1200 mm
Max. vindstyrke ved 12 sokler af 17 kg. 112 km/t
Max. vindstyrke ved 18 sokler af 17 kg. 135 km/t
Nødvendig plads til seksbenet stativ 2900 x 2560 mm
Materiale (seksbenet stativ) St/tZn
Materiale (indfangermast / indfangerstang) Al
Standard EN 62561-(1+2)
Tagbelastning ved 12 sokler af 17 kg. 269 kg
Tagbelastning ved 18 sokler af 17 kg. 371 kg
