DEHNbloc Maxi 1 CI 440 / 760 FM

Gnistgabsbaseret lynstrømsafleder med indbygget, lynstrømsbærende for-sikring i en kompakt indkapsling
Særligt høj lynstrømsafledeevne på 35 kA (10/350 µs)
Lav restspænding (inklusiv for-sikring)
Høj følgestrømsslukkeevne og -begrænsning pga. RADAX-Flow-teknologi
Koordinerbar med andre afledere i Red/Line-produktserien
Funktions-/fejlindikation ved grøn/rød markering

Details

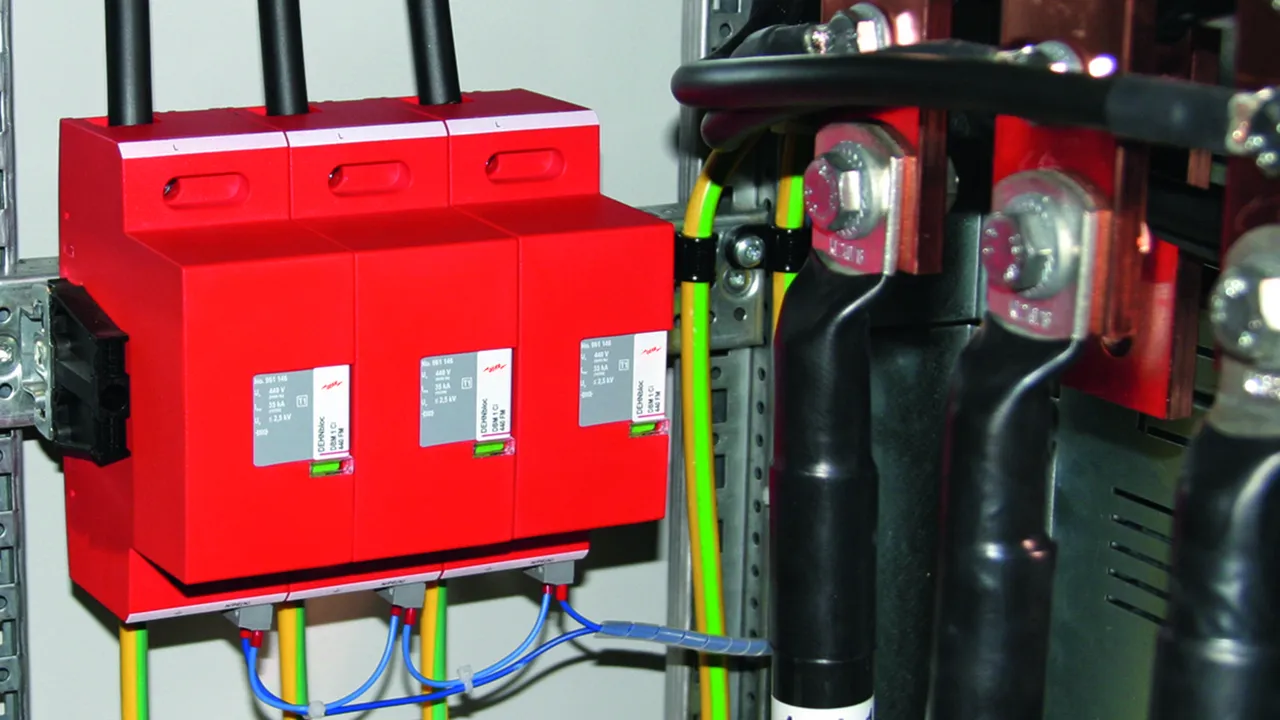

Fleksibel installation ved brug af montagebeslag.

lorem ipsum — Fleksibel installation ved brug af montagebeslag.

DEHNbloc Maxi 1 CI 440 FM

Koordinerbar, 1-polet lynstrømsafleder med indbygget for-sikring til 400 / 690 V TN-systemer og 400 V IT-systemer; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Produkt

Art.-Nr. 961146 DBM 1 CI 440 FM

GTIN 4013364250062, Zolltarifnr. (EU): 85363090, Bruttogewicht: 1175.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNbloc Maxi 1 CI 440 FM
Enpolet, koordineret lynstrømsafleder, bredde 3TE
med integreret aflederbackupsikring
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne op til 50 kAeff:
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 CI 440 FM
artikelnr.: 961146
eller tilsvarende
