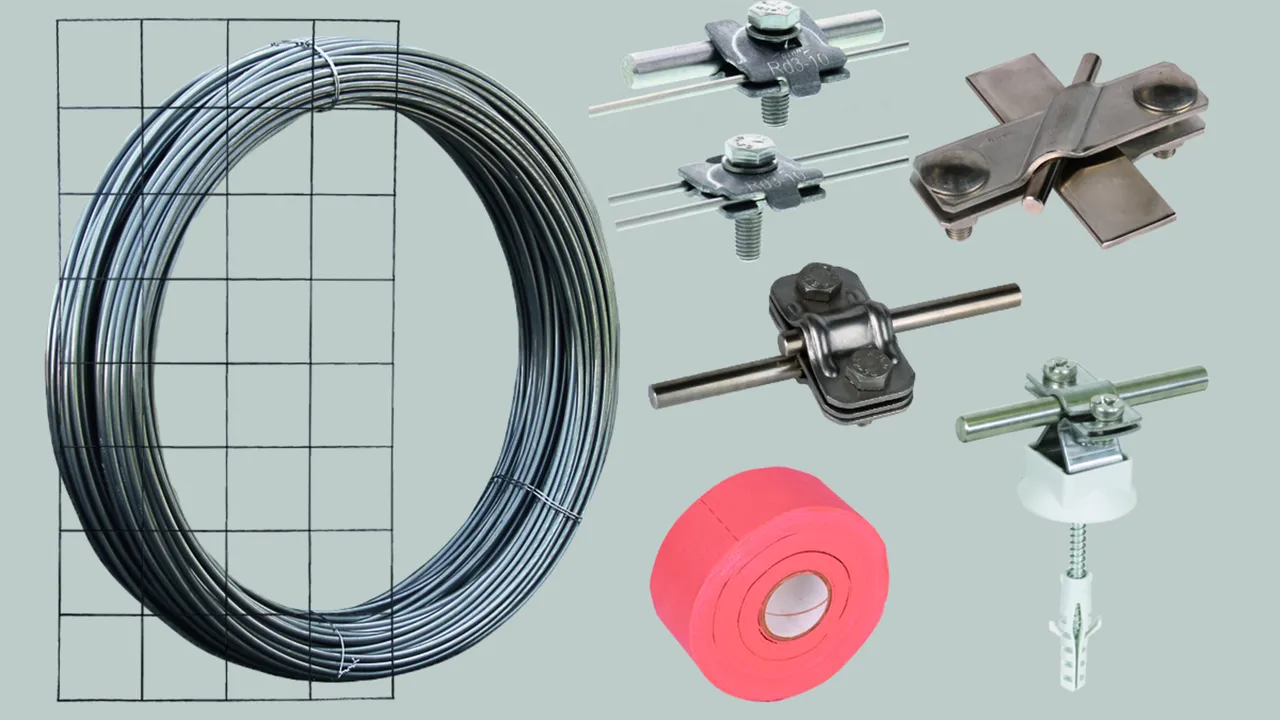

Potentialstyring

Armeringsnet til beskyttelse imod skridtspænding

Følger VDE/ABB-vejledning "Lynbeskyttelse af shelters".

Ved en overlappende placering af gittermåtterne skal der for hver gittermåtte benyttes ca. 6 forbindelsesklemmer (med korrosionsbeskyttelsesbånd varenr. 556 125).
Mere nøjagtige data fremgår af monteringsvejledningen.

Bemærk:
Gittermåtterne er bejdsede og passiverede iht. kravene i DIN VDE 0151.

1 Produkt

Art.-Nr. 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, Zolltarifnr. (EU): 73141400, Bruttogewicht: 2.00 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 618214.stp

      Sie müssen angemeldet sein um 618214.stp herunterzuladen.

      Login
    • 618214.igs

      Sie müssen angemeldet sein um 618214.igs herunterzuladen.

      Login
    • 618214.jt

      Sie müssen angemeldet sein um 618214.jt herunterzuladen.

      Login
    • 618214.dwg

      Sie müssen angemeldet sein um 618214.dwg herunterzuladen.

      Login
    • 618214m_D.dxf

      Sie müssen angemeldet sein um 618214m_D.dxf herunterzuladen.

      Login
Gittermåtte til beskyttelse mod skridtspænding
i overensstemmelse med VDE/ABB-vejledning
"Lynbeskyttelse af shelters",
følger normativer iht.
DIN VDE 0151, bejdset og passiveret
Materiale: Rustfrit (V4A)
Mål: 2000 x 1000 x 4 mm
Maskebredde: 250 mm

fabrikat: DEHN
Type: GMA 250 2000X1000X4 V4A
artikelnr.: 618214
eller tilsvarende



Technische Daten

Materiale Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Mål (l x b x t) 2000 x 1000 x 4 mm
Maskebredde 250 mm

Artikel 618214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 618214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Forbindingsklemme til armeringsnet

Forbindingsklemme til forbindelse af armeringsnet til eksempelvis jordingsanlæg.

2 Produkte

Art.-Nr. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, Zolltarifnr. (EU): 85359000, Bruttogewicht: 52.08 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 540271.stp

      Sie müssen angemeldet sein um 540271.stp herunterzuladen.

      Login
    • 540271.igs

      Sie müssen angemeldet sein um 540271.igs herunterzuladen.

      Login
    • 540271.jt

      Sie müssen angemeldet sein um 540271.jt herunterzuladen.

      Login
    • 540271.dwg

      Sie müssen angemeldet sein um 540271.dwg herunterzuladen.

      Login
    • 390565_540271m_D.dxf

      Sie müssen angemeldet sein um 390565_540271m_D.dxf herunterzuladen.

      Login
Forbindelsesklemme til forbindelse af gittermåtter
eller til tilslutning af gittermåtter til jordingsanlæg
med M8-skrue
Materiale: Rustfrit (V4A)
Klemmeområde (rund): 3-10 mm
Tilslutning (massiv/flertrådet): 16 mm2
Lynstødstrømsbæreevne (10/350 µs): 25 kA
Standard: i overensstemmelse med DIN EN 62561-1

fabrikat: DEHN
Type: MMVK 3.5 8.10 SKM8X30 V4A
artikelnr.: 540271
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmeområde (rund) 3-10 mm
Tilslutning (massiv/flertrådet) 16 mm2
Lynstødstrømsbæreevne (10/350 µs) 25 kA
Standard i overensstemmelse med DIN EN 62561-1

Artikel 540271 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540271 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, Zolltarifnr. (EU): 85359000, Bruttogewicht: 99.56 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information

Forbindelsesklemme til forbindelse af gittermåtter
eller til tilslutning af gittermåtter til jordingsanlæg
med skrue M8 og fortandet låsemøtrik.
Materiale: Rustfrit (V4A)
Klemmeområde (rund / rund): 8-10 / 3-4 mm
Klemmeområde (rund / rund): 3-4 / 3-4 mm
Tilslutning (massiv/flertrådet): 4-50 mm2
Lynstødstrømsbæreevne (10/350 µs): 25 kA
Standard: Efter DIN/EN 62561-1

fabrikat: DEHN
Type: UEK 8.10 AQ3/4 M8 V4A
artikelnr.: 540270
eller tilsvarende



Technische Daten

Materiale Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmeområde (rund / rund) 8-10 / 3-4 mm
Klemmeområde (rund / rund) 3-4 / 3-4 mm
Tilslutning (massiv/flertrådet) 4-50 mm2
Lynstødstrømsbæreevne (10/350 µs) 25 kA
Standard Efter DIN/EN 62561-1
