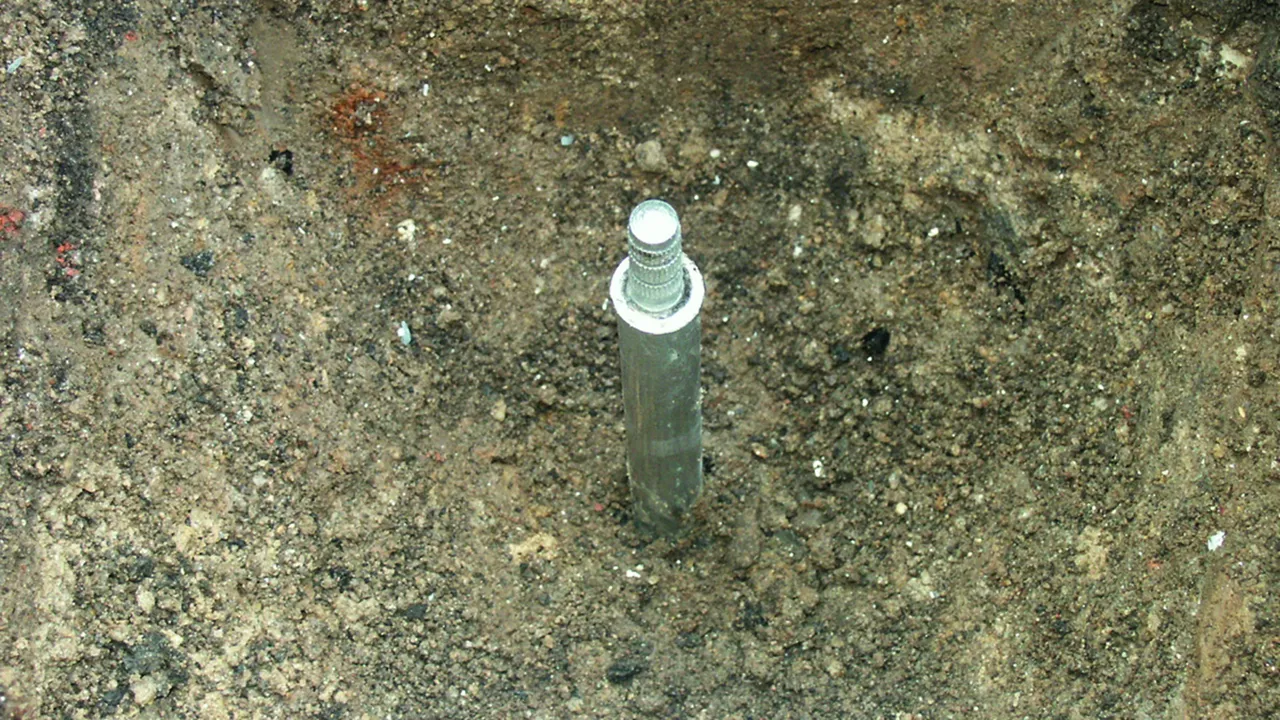

Jordspyd

Til oprettelse af jordingsanlæg til afledninger eller transformatorer.Karakteristika:

Ingen tværsnitsfortykkelse på koblingsstedet
Selvlukkende kobling
Korrosionsbestandighed
Forenklet opbevaring og transportmulighed
Kan anvendes universelt afhængigt af de lokale forhold
Konstante modstandsværdier
Enkel placering med slaghammer

Details

Type Z

Med tredobbelt riflet tap.

4 Produkte

Art.-Nr. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.50 kg, VPE: 6.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Materiale: St/tZn
Længde (spyd): 1000 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 7,9 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1000 Z STTZN
artikelnr.: 620101
eller tilsvarende

Zertifikate

Technische Daten

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	12 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 22000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Artikel 620101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.70 kg, VPE: 6.00 Pakkestørrelse

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Materiale: St/tZn
Længde (spyd): 1500 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 7,9 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1500 Z STTZN
artikelnr.: 620151
eller tilsvarende

Zertifikate

Technische Daten

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	12 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 22000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Artikel 620151 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620151 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.72 kg, VPE: 6.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Materiale: St/tZn
Længde (spyd): 1000 mm
Diameter Ø: 25 mm
Kortslutningsstrøm (AC 50 Hz/DC): 12,3 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 25 1000 Z STTZN
artikelnr.: 625101
eller tilsvarende

Zertifikate

Technische Daten

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	25 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	25 mm
Diameter (tap)	15 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 32000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Artikel 625101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.72 kg, VPE: 6.00 Pakkestørrelse

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Materiale: St/tZn
Længde (spyd): 1500 mm
Diameter Ø: 25 mm
Kortslutningsstrøm (AC 50 Hz/DC): 12,3 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 25 1500 Z STTZN
artikelnr.: 625151
eller tilsvarende

Zertifikate

Technische Daten

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	25 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	25 mm
Diameter (tap)	15 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 32000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Artikel 625151 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625151 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Type AZ

Med afdrejet og riflet tap.

2 Produkte

Art.-Nr. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.43 kg, VPE: 6.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Jordspyd type AZ NIRO (V4A), længde 1000 mm
Jordspyd til oprettelse af jordingsanlæg til afledninger eller transformatorer
Type AZ, med afdrejet, riflet tap
Materiale: Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Længde (spyd): 1000 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 4,2 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1000 AZ V4A
artikelnr.: 620903
eller tilsvarende

Zertifikate

Technische Daten

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Komponentbeskyttelse	Tysk patentnr. P 32 22 201.7
Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	10 / 13 mm
Trækstyrke	500-730 N/mm²
Specifik ledeevne	≥ 1,25 m / Ohm mm²
Specifik modstand	≤ 0,8 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Artikel 620903 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620903 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.67 kg, VPE: 6.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Materiale: Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Længde (spyd): 1500 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 4,2 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1500 AZ V4A
artikelnr.: 620902
eller tilsvarende

Zertifikate

Technische Daten

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Komponentbeskyttelse	Tysk patentnr. P 32 22 201.7
Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	10 / 13 mm
Trækstyrke	500-730 N/mm²
Specifik ledeevne	≥ 1,25 m / Ohm mm²
Specifik modstand	≤ 0,8 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2
