Art.-Nr. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Zolltarifnr. (EU): 85363030, Bruttogewicht: 404.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: SPD+POP 2 255 C25
artikelnr.: 900780
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm²massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Afleder efter	Klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900780 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900780 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Zolltarifnr. (EU): 85363030, Bruttogewicht: 425.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: SPD+POP 2 255 C32
artikelnr.: 900781
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900781 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900781 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Zolltarifnr. (EU): 85363030, Bruttogewicht: 424.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: SPD+POP 2 255 C40
artikelnr.: 900782
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900782 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900782 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

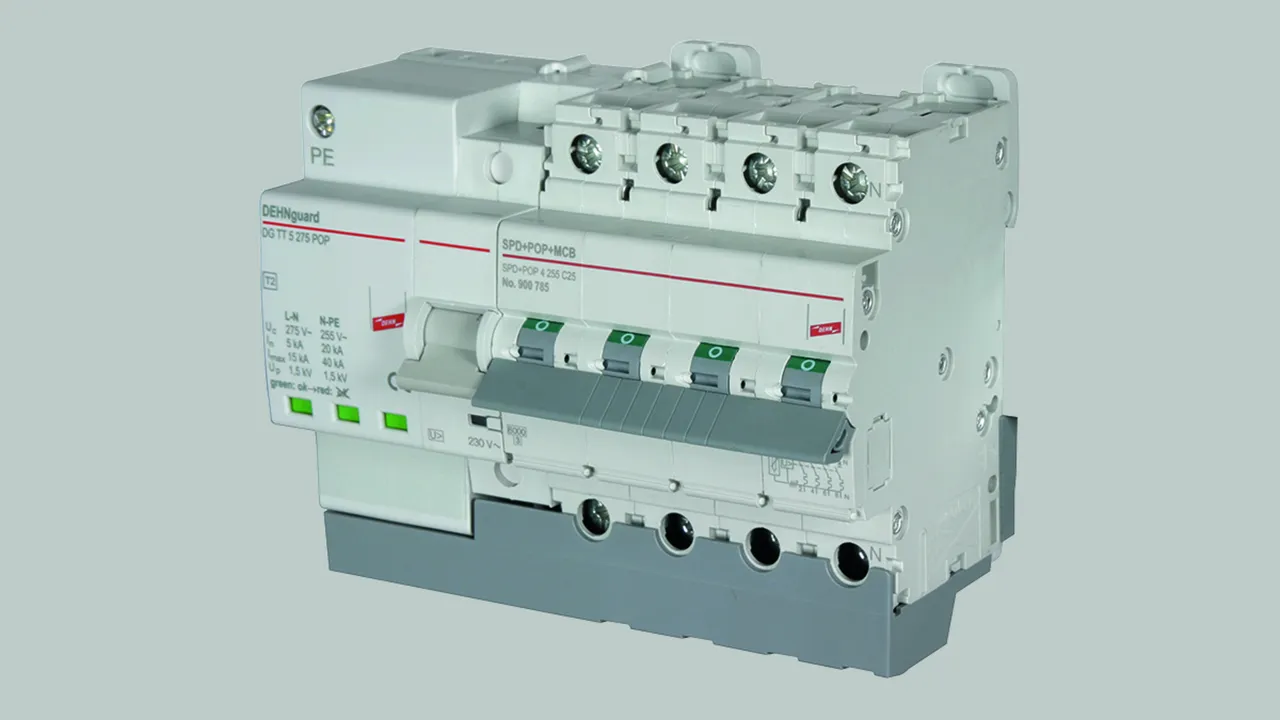

Art.-Nr. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Zolltarifnr. (EU): 85363030, Bruttogewicht: 730.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: SPD+POP 4 255 C25
artikelnr.: 900785
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm²fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900785 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900785 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Zolltarifnr. (EU): 85363030, Bruttogewicht: 763.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: SPD+POP 4 255 C32
artikelnr.: 900786
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900786 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900786 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Zolltarifnr. (EU): 85363030, Bruttogewicht: 769.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: SPD+POP 4 255 C40
artikelnr.: 900787
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm²massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900787 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900787 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Zolltarifnr. (EU): 85363030, Bruttogewicht: 773.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: SPD+POP 4 255 C63
artikelnr.: 900788
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900788 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900788 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900760 POP 2 255 C25

GTIN 4013364156135, Zolltarifnr. (EU): 85363030, Bruttogewicht: 297.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: POP 2 255 C25
artikelnr.: 900760
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900760 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900760 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900761 POP 2 255 C32

GTIN 4013364156142, Zolltarifnr. (EU): 85363030, Bruttogewicht: 317.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: POP 2 255 C32
artikelnr.: 900761
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900761 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900761 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900762 POP 2 255 C40

GTIN 4013364156159, Zolltarifnr. (EU): 85363030, Bruttogewicht: 317.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: POP 2 255 C40
artikelnr.: 900762
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900762 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900762 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900765 POP 4 255 C25

GTIN 4013364156166, Zolltarifnr. (EU): 85363030, Bruttogewicht: 547.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: POP 4 255 C25
artikelnr.: 900765
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900765 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900765 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900766 POP 4 255 C32

GTIN 4013364156173, Zolltarifnr. (EU): 85363030, Bruttogewicht: 580.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: POP 4 255 C32
artikelnr.: 900766
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900766 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900766 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900767 POP 4 255 C40

GTIN 4013364156180, Zolltarifnr. (EU): 85363030, Bruttogewicht: 586.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: POP 4 255 C40
artikelnr.: 900767
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900767 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900767 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900768 POP 4 255 C63

GTIN 4013364156197, Zolltarifnr. (EU): 85363030, Bruttogewicht: 591.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: POP 4 255 C63
artikelnr.: 900768
eller tilsvarende

Zertifikate

Technische Daten

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Artikel 900768 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900768 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900720 POP SA 3P 230

GTIN 4013364477377, Zolltarifnr. (EU): 85363030, Bruttogewicht: 141.37 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Beskyttelsesanordning POP SA 3P 230
Beskyttelsesanordning til
netfrekvente overspændinger
til udløsning af eksterne
effektafbrydere
POP iht. IEC 63052 kat. 4.1.3S2
Poltal 3P + N
justerbart udgangskoblingssignal
fra 12 V til 230 V
DIN-skinnemonteret enhed iht.
DIN 43880, 2TE

fabrikat: DEHN
Type: POP SA 3P 230
artikelnr.: 900720
eller tilsvarende

Technische Daten

Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-5 °C ... +45 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²fintrådet / 4 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
Funktionsindikator	RGB LED
POP
Prøvet efter	IEC 63052 Kat. 4.1.3S2
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	440 V
Udløsetid ved 400 V AC	140 ms

Artikel 900720 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900720 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

SPD+POP+MCB / POP+MCB / POP

2-polet SPD+POP+MCB

Art.-Nr. 900780 SPD+POP 2 255 C25

Sie müssen angemeldet sein um 900780.stp herunterzuladen.

Sie müssen angemeldet sein um 900780.igs herunterzuladen.

Sie müssen angemeldet sein um 900780.jt herunterzuladen.

Sie müssen angemeldet sein um 900780.dwg herunterzuladen.

Sie müssen angemeldet sein um 900780m_E.dxf herunterzuladen.

Artikel 900780 wurde zum Merkzettel hinzugefügt.

Artikel 900780 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900781 SPD+POP 2 255 C32

Sie müssen angemeldet sein um 900781.stp herunterzuladen.

Sie müssen angemeldet sein um 900781.igs herunterzuladen.

Sie müssen angemeldet sein um 900781.jt herunterzuladen.

Sie müssen angemeldet sein um 900781.dwg herunterzuladen.

Sie müssen angemeldet sein um 900780m_E.dxf herunterzuladen.

Artikel 900781 wurde zum Merkzettel hinzugefügt.

Artikel 900781 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900782 SPD+POP 2 255 C40

Sie müssen angemeldet sein um 900782.stp herunterzuladen.

Sie müssen angemeldet sein um 900782.igs herunterzuladen.

Sie müssen angemeldet sein um 900782.jt herunterzuladen.

Sie müssen angemeldet sein um 900782.dwg herunterzuladen.

Sie müssen angemeldet sein um 900780m_E.dxf herunterzuladen.

Artikel 900782 wurde zum Merkzettel hinzugefügt.

Artikel 900782 wurde zum Warenkorb hinzugefügt.

4-polet SPD+POP+MCB

Art.-Nr. 900785 SPD+POP 4 255 C25

Sie müssen angemeldet sein um 900785.stp herunterzuladen.

Sie müssen angemeldet sein um 900786.igs herunterzuladen.

Sie müssen angemeldet sein um 900785.jt herunterzuladen.

Sie müssen angemeldet sein um 900785.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900785 wurde zum Merkzettel hinzugefügt.

Artikel 900785 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900786 SPD+POP 4 255 C32

Sie müssen angemeldet sein um 900786.stp herunterzuladen.

Sie müssen angemeldet sein um 900786.igs herunterzuladen.

Sie müssen angemeldet sein um 900786.jt herunterzuladen.

Sie müssen angemeldet sein um 900786.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900786 wurde zum Merkzettel hinzugefügt.

Artikel 900786 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900787 SPD+POP 4 255 C40

Sie müssen angemeldet sein um 900787.stp herunterzuladen.

Sie müssen angemeldet sein um 900787.igs herunterzuladen.

Sie müssen angemeldet sein um 900787.jt herunterzuladen.

Sie müssen angemeldet sein um 900787.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900787 wurde zum Merkzettel hinzugefügt.

Artikel 900787 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900788 SPD+POP 4 255 C63

Sie müssen angemeldet sein um 900788.stp herunterzuladen.

Sie müssen angemeldet sein um 900788.igs herunterzuladen.

Sie müssen angemeldet sein um 900788.jt herunterzuladen.

Sie müssen angemeldet sein um 900788.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900788 wurde zum Merkzettel hinzugefügt.

Artikel 900788 wurde zum Warenkorb hinzugefügt.

2-polet POP+MCB

Art.-Nr. 900760 POP 2 255 C25

Sie müssen angemeldet sein um 900760.stp herunterzuladen.

Sie müssen angemeldet sein um 900760.igs herunterzuladen.

Sie müssen angemeldet sein um 900760.jt herunterzuladen.

Sie müssen angemeldet sein um 900761.dwg herunterzuladen.

Sie müssen angemeldet sein um 900760m_E.dxf herunterzuladen.

Artikel 900760 wurde zum Merkzettel hinzugefügt.

Artikel 900760 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900761 POP 2 255 C32

Sie müssen angemeldet sein um 900761.stp herunterzuladen.

Sie müssen angemeldet sein um 900761.igs herunterzuladen.

Sie müssen angemeldet sein um 900761.jt herunterzuladen.

Sie müssen angemeldet sein um 900761.dwg herunterzuladen.

Sie müssen angemeldet sein um 900760m_E.dxf herunterzuladen.

Artikel 900761 wurde zum Merkzettel hinzugefügt.

Artikel 900761 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900762 POP 2 255 C40

Sie müssen angemeldet sein um 900762.stp herunterzuladen.

Sie müssen angemeldet sein um 900762.igs herunterzuladen.

Sie müssen angemeldet sein um 900762.jt herunterzuladen.
