Måle-skillested - vægge med udvendig isolering

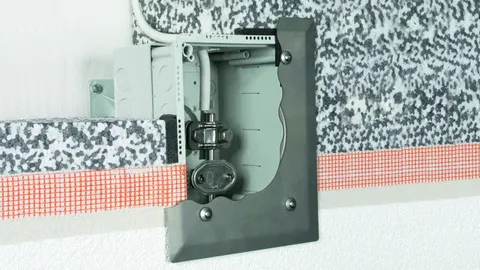

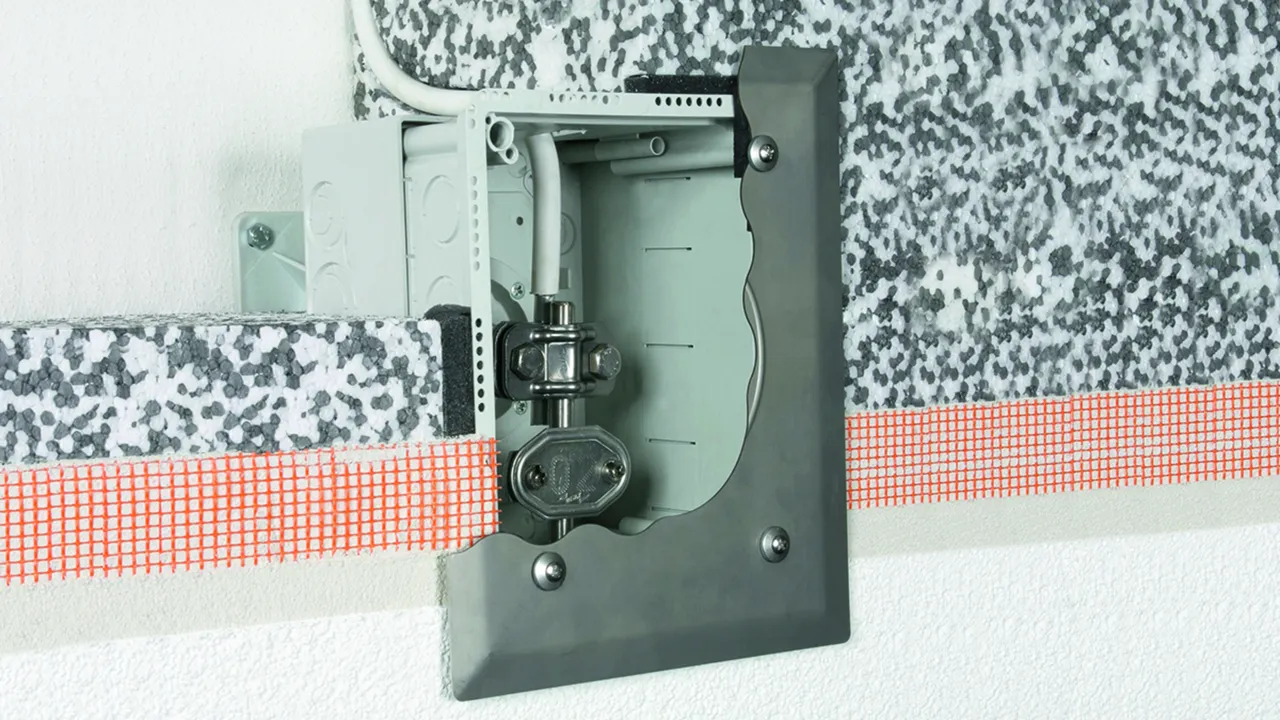

Det teleskopiske måle-skillested er specielt designet til vægge med udvendig isolering.
Måle-skillestedet er teleskopisk fra 90-140 mm og kan med den ekstra afstandsholder bruges ved en isolationstykkelse på 320 mm. Ved korrekt installation sikrer det konstruktive design med sit specielt kantede og rustfrie dæksel beskyttelse imod tæt regn.

Nødvendige befæstigelseselementer som skruer, dyveler og polystyrenafdækning (til beskyttelse imod forurening ved pudsning) er inkluderet i levering.

Egnet til indsættelse af (perforations):
– Rund leder Ø8-10 mm
– Rund leder med kunststofkappe Ø13 mm
– HVI-ledere Ø20-27 mm
– Fladbånd 30x3,5 mm

Det nødvendige måle-skillested og nummerskilt skal bestilles separat.

Details

lorem ipsum

Måle-skillested med afstandsholder

Til isolationstykkelse mellem 140 og 320 mm.

1 Produkt

Art.-Nr. 476055 TSKS WDVS 185X140X88 AH50.200 K V2A

GTIN 4013364219755, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.02 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 476055.stp

      Sie müssen angemeldet sein um 476055.stp herunterzuladen.

      Login
    • 476055.igs

      Sie müssen angemeldet sein um 476055.igs herunterzuladen.

      Login
    • 476055.jt

      Sie müssen angemeldet sein um 476055.jt herunterzuladen.

      Login
    • 476055.dwg

      Sie müssen angemeldet sein um 476055.dwg herunterzuladen.

      Login
    • 476055m_D.dxf

      Sie müssen angemeldet sein um 476055m_D.dxf herunterzuladen.

      Login
Måleskillested til udvendig isolering med afstandsholder
Måleskillested til udvendig isolering
Komplet enhed til
korrekt integrering i
udvendig isolering, med klæbeflade til
tætningsbånd
med plasttætning
UV-stabiliseret og vejrbestandigt
og afstandsholder med styroporkerne
Materiale (kasse): PC / ABS
Materiale (dæksel): Rustfrit
Materiale (afstandsholder): PP
Mål (afstandsholder): 120 x 120 x 200 mm
Indbygningsmål: 90-320 mm

fabrikat: DEHN
Type: TSKS WDVS 185X140X88 AH50.200 K V2A
artikelnr.: 476055
eller tilsvarende



Technische Daten

Materiale (kasse) PC / ABS
Mål (kasse) 185 x 145 mm
Materiale (dæksel) Rustfrit
Materiale (afstandsholder) PP
Mål (afstandsholder) 120 x 120 x 200 mm
Indbygningsmål 90-320 mm

Artikel 476055 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 476055 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Måle-skillested

Til isolationstykkelse mellem 90 og 140 mm.

1 Produkt

Art.-Nr. 476050 TSK WDVS 180X140X88 K V2A

GTIN 4013364219717, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.02 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 476050.stp

      Sie müssen angemeldet sein um 476050.stp herunterzuladen.

      Login
    • 476050.igs

      Sie müssen angemeldet sein um 476050.igs herunterzuladen.

      Login
    • 476050.jt

      Sie müssen angemeldet sein um 476050.jt herunterzuladen.

      Login
    • 476050.dwg

      Sie müssen angemeldet sein um 476050.dwg herunterzuladen.

      Login
    • 476050m_D.dxf

      Sie müssen angemeldet sein um 476050m_D.dxf herunterzuladen.

      Login
Måleskillested
Måleskillested til udvendig isolering
Til korrekt integrering i
udvendig isolering, med klæbeflade til
tætningsbånd
med plasttætning,
UV-stabiliseret og vejrbestandigt
Materiale (kasse): PC / ABS
Materiale (dæksel): Rustfrit
Indbygningsmål: 90-140 mm

fabrikat: DEHN
Type: TSK WDVS 180X140X88 K V2A
artikelnr.: 476050
eller tilsvarende



Technische Daten

Materiale (kasse) PC / ABS
Mål (kasse) 185 x 145 mm
Materiale (dæksel) Rustfrit
Indbygningsmål 90-140 mm

Artikel 476050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 476050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Separat afstandsholder

Med polystyrenkerne (uden kuldebroer) til kombination med måle-skillested. Kan forkortes i sektioner af 10 mm fra 200 - 50 mm.

1 Produkt

Art.-Nr. 476053 AH TSK WDVS 50.200 K

GTIN 4013364219724, Zolltarifnr. (EU): 39259080, Bruttogewicht: 225.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 476053.stp

      Sie müssen angemeldet sein um 476053.stp herunterzuladen.

      Login
    • 476053.igs

      Sie müssen angemeldet sein um 476053.igs herunterzuladen.

      Login
    • 476053.jt

      Sie müssen angemeldet sein um 476053.jt herunterzuladen.

      Login
    • 476053.dwg

      Sie müssen angemeldet sein um 476053.dwg herunterzuladen.

      Login
    • 476053m_D.dxf

      Sie müssen angemeldet sein um 476053m_D.dxf herunterzuladen.

      Login

Materiale (afstandsholder): PP
Mål (afstandsholder): 120 x 120 x 200 mm

fabrikat: DEHN
Type: AH TSK WDVS 50.200 K
artikelnr.: 476053
eller tilsvarende



Technische Daten

Materiale (afstandsholder) PP
Mål (afstandsholder) 120 x 120 x 200 mm
