HVI-leder / HVI-langleder

HVI-leder/HVI long-leder

Højspændingsresistent isoleret nedleder til overholdelse af separationsafstanden til elektrisk ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3).

Til brug ved tilsvarende separationsafstand s ≤ 75 cm (i luft) eller s ≤ 150 cm (solidt byggemateriale).
HVI long-lederen opfylder kravet iht. DIN IEC/TS 62561-8 (VDE V 0185-561-8).
Tag højde for forarbejdningstemperatur på -5 til +40 °C og det permanente temperaturområde (ved permanent installation) på -30 til +70 °C.

HVI-leder (præfabrikeret til rørindlægning)

Med et hovedstykke og et tilslutningselement (løs indkapsling).
Minimum ordrelængde 6 m, ønskede lederlængde skal angives ved bestilling (trin af 0,5 m).

2 Produkte

Art.-Nr. 819220 HVI RIV 75 20 L6M SW M

GTIN 4013364244238, Zolltarifnr. (EU): 85446010, Bruttogewicht: 3.10 kg, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819220.stp

      Sie müssen angemeldet sein um 819220.stp herunterzuladen.

      Login
    • 819220.igs

      Sie müssen angemeldet sein um 819220.igs herunterzuladen.

      Login
    • 819220.jt

      Sie müssen angemeldet sein um 819220.jt herunterzuladen.

      Login
    • 819220.dwg

      Sie müssen angemeldet sein um 819220.dwg herunterzuladen.

      Login
    • 819220m_D.dxf

      Sie müssen angemeldet sein um 819220m_D.dxf herunterzuladen.

      Login
HVI-leder (præfabrikeret til rørindlægning), farve: sort
HVI-leder
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Præfabrikeret til placering i røret med et
hovedstykke og et tilslutningselement (leveret løst)
vejrresistent og UV-stabiliseret
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Sort ●
Diameter Ø leder: 20 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI RIV 75 20 L6M SW M
artikelnr.: 819220
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Sort ●
Diameter Ø leder 20 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819223 HVI RIV 75 23 L6M GR M

GTIN 4013364157675, Zolltarifnr. (EU): 85446010, Bruttogewicht: 5.30 kg, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

HVI-leder (præfabrikeret til rørindlægning), farve: grå
HVI-leder
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Præfabrikeret til placering i røret med et
hovedstykke og et tilslutningselement (leveret løst)
Vejrresistent og UV-stabiliseret
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Grå ●
Diameter Ø leder: 23 mm
Min. bestillingslængde: 6 m
Berøringsbeskyttelse: Ja (iht. DS2094)
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI RIV 75 23 L6M GR M
artikelnr.: 819223
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Grå ●
Diameter Ø leder 23 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819223 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819223 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

HVI-leder (præfabrikeret til montage uden på rør)

Med et hovedstykke og et tilslutningselement (løs indkapsling).
Minimum ordrelængde 6 m, ønskede lederlængde skal angives ved bestilling (trin af 0,5 m).

2 Produkte

Art.-Nr. 819226 HVI RAV 75 20 L6M SW M

GTIN 4013364260528, Zolltarifnr. (EU): 85446010, Bruttogewicht: 13.86 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information


HVI-leder
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Præfabrikeret til placering uden på rør med et
hovedstykke og et tilslutningselement (leveret løst)
Vejrresistent og UV-stabiliseret
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Sort ●
Diameter Ø leder: 20 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI RAV 75 20 L6M SW M
artikelnr.: 819226
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Sort ●
Diameter Ø leder 20 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819226 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819226 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819227 HVI RAV 75 23 L6M GR M

GTIN 4013364157712, Zolltarifnr. (EU): 85446010, Bruttogewicht: 5.20 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

HVI-leder (præfabrikeret til placering uden på rør), farve: grå
HVI-leder
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Præfabrikeret til placering uden på rør med et
hovedstykke og et tilslutningselement (leveret løst)
Vejrresistent og UV-stabiliseret
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Grå ●
Diameter Ø leder: 23 mm
Min. bestillingslængde: 6 m
Berøringsbeskyttelse: Ja (iht. DS2094)
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI RAV 75 23 L6M GR M
artikelnr.: 819227
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Grå ●
Diameter Ø leder 23 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819227 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819227 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

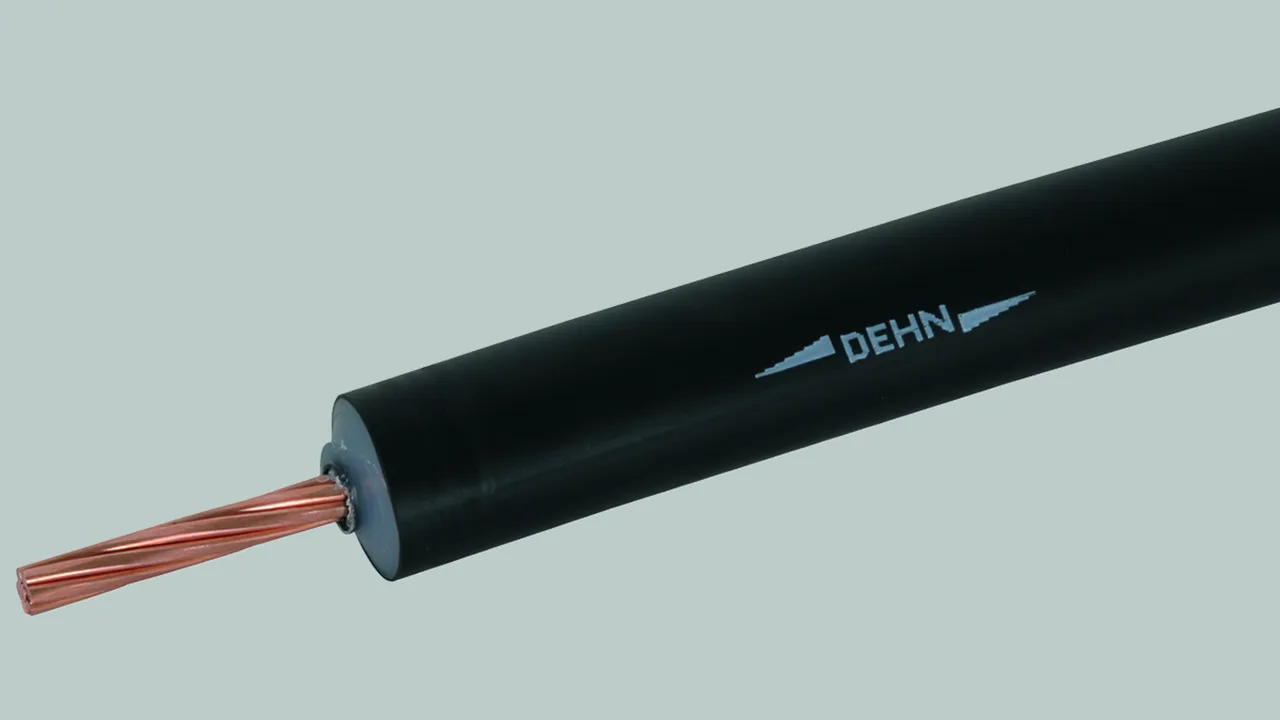

HVI long-leder (på tromle)

HVI long-lederen til seriefremstilling på stedet leveres på en engangstromle af krydsfiner inkl. en unbrakonøgle.

4 Produkte

Art.-Nr. 819135 HVI LO 75 20 L100M SW M

GTIN 4013364141759, Zolltarifnr. (EU): 85446010, Bruttogewicht: 0.00 PAL/m, VPE: 100.00 m

Abbildungen

Weitere Information

HVI long-leder (på tromle), farve: sort
HVI-leder
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Vejrresistent og UV-stabiliseret
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Sort ●
Diameter Ø leder: 20 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LO 75 20 L100M SW M
artikelnr.: 819135
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Sort ●
Diameter Ø leder 20 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819135 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819135 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819136 HVI LO 75 23 L100M GR M

GTIN 4013364147140, Zolltarifnr. (EU): 85446010, Bruttogewicht: 0.00 PAL/m, VPE: 100.00 m

Abbildungen

Weitere Information

HVI long-leder (på tromle), farve: grå
HVI-leder
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Vejrresistent og UV-stabiliseret
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Grå ●
Diameter Ø leder: 23 mm
Berøringsbeskyttelse: Ja (iht. DS2094)
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LO 75 23 L100M GR M
artikelnr.: 819136
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Grå ●
Diameter Ø leder 23 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819136 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819136 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819138 HVI LO 75 20 L500M SW M

GTIN 4013364434523, Zolltarifnr. (EU): 85446010, Bruttogewicht: 488.00 g/m, VPE: 500.00 m

Abbildungen

Weitere Information


Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Sort ●
Diameter Ø leder: 20 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LO 75 20 L500M SW M
artikelnr.: 819138
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Sort ●
Diameter Ø leder 20 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819138 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819138 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819110 HVI LO 75 23 L400M GR M

GTIN 4013364436008, Zolltarifnr. (EU): 85446010, Bruttogewicht: 630.00 g/m, VPE: 400.00 m

Abbildungen

Weitere Information

HVI long-leder (på tromle), farve: grå
HVI-leder
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Vejrresistent og UV-stabiliseret
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Grå ●
Diameter Ø leder: 23 mm
Berøringsbeskyttelse: Ja (iht. DS2094)
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LO 75 23 L400M GR M
artikelnr.: 819110
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Grå ●
Diameter Ø leder 23 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

HVI-langleder (tilskæres)

HVI-langleder tilskæres til montage på stedet. Leder leveres i sammenrullet bundt.
Angiv ønskede lederlængde ved bestilling (trin af 0,5 m).

2 Produkte

Art.-Nr. 819131 HVI LO 75 20 L... SW M

GTIN 4013364223189, Zolltarifnr. (EU): 85446010, Bruttogewicht: 4.22 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

HVI long-leder (tilskåret), farve: sort
HVI-leder
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Vejrresistent og UV-stabiliseret
Ledning tilskæres 6,0-70,0 m
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Sort ●
Diameter Ø leder: 20 mm
Min. bestillingslængde: 6 m
Max. bestillingslængde: 70 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LO 75 20 L... SW M
artikelnr.: 819131
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Sort ●
Diameter Ø leder 20 mm
Min. bestillingslængde 6 m
Max. bestillingslængde 70 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819131 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819131 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819132 HVI LO 75 23 L... GR M

GTIN 4013364223172, Zolltarifnr. (EU): 85446010, Bruttogewicht: 4.95 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

HVI long-leder (tilskåret), farve: grå
HVI-leder
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Vejrresistent og UV-stabiliseret
Ledning tilskåret 6-60 m
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Grå ●
Diameter Ø leder: 23 mm
Min. bestillingslængde: 6 m
Max. bestillingslængde: 60 m
Berøringsbeskyttelse: Ja (iht. DS2094)
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LO 75 23 L... GR M
artikelnr.: 819132
eller tilsvarende

Zertifikate



Technische Daten

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Grå ●
Diameter Ø leder 23 mm
Min. bestillingslængde 6 m
Max. bestillingslængde 60 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819132 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819132 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
