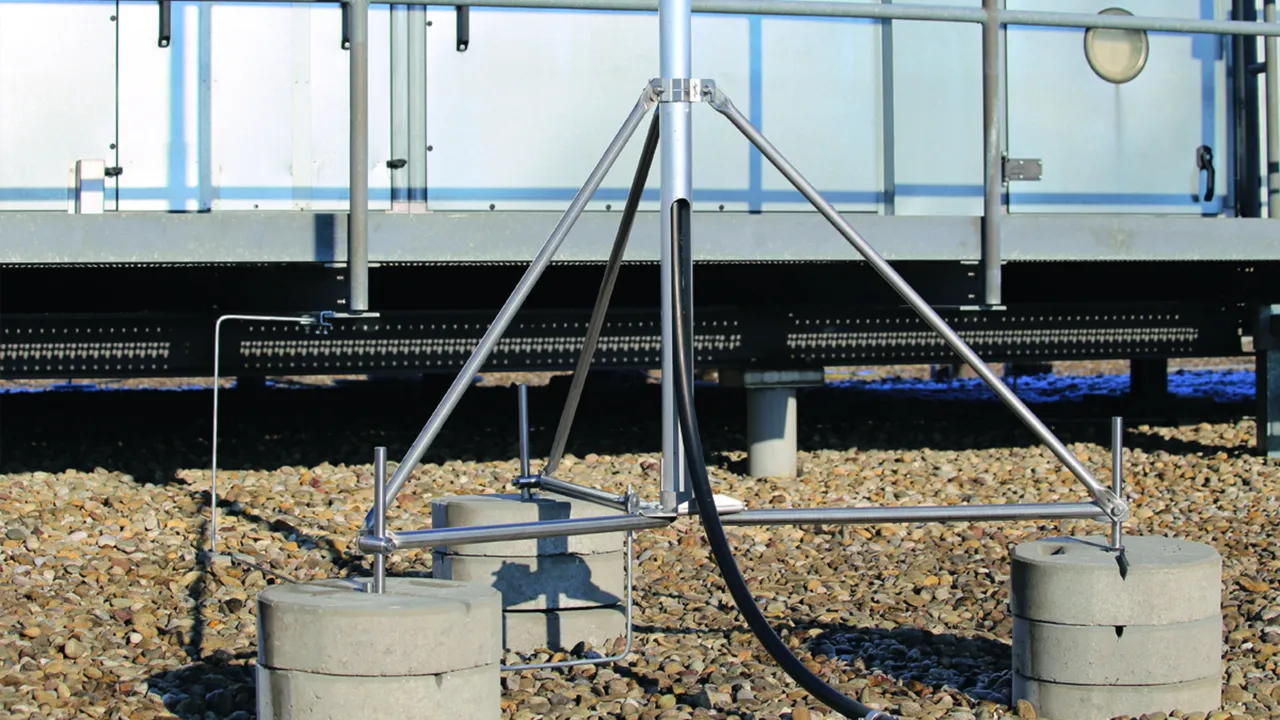

Trefod til støtterør med sidelæns udløb

Stativ til HVI-støtterør med HVI-ledere lagt indvendigt/udvendigt i/på støtterøret, med dobbeltklemme til tilslutning af 2x Rd 8-10 mm. Tilpasning til taghældningen op til maks. 10° ved hjælp af variabel fastgørelse til sokkelholder.

Den stabelbare betonsokkel, underlægspladerne og sokkelholdersæt til at fastgøre yderligere betonsokler fås hver for sig som tilbehør.

Bemærk: Oplysninger om materialekompatibilitet af taglederholdere og underlægsplader i forbindelse med tagdele kan rekvireres hos DEHN.

Lille trefod

Til indfangerstænger D40, DEHNiso-Combi støtterør med indfangerspids/stang eller HVI-leder lagt i/på støtterøret.

1 Produkt

Art.-Nr. 107390 DBS KB D50 RA680 V2A

GTIN 4013364478466, Zolltarifnr. (EU): 85389099, Bruttogewicht: 7.75 kg, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 107390.stp

      Sie müssen angemeldet sein um 107390.stp herunterzuladen.

      Login
    • 107390.igs

      Sie müssen angemeldet sein um 107390.igs herunterzuladen.

      Login
    • 107390.jt

      Sie müssen angemeldet sein um 107390.jt herunterzuladen.

      Login
    • 107390.dwg

      Sie müssen angemeldet sein um 107390.dwg herunterzuladen.

      Login
    • 107390m_D.dxf

      Sie müssen angemeldet sein um 107390m_D.dxf herunterzuladen.

      Login
Trefod, lille, StSt (sammenklappelig)
Stativ (sammenklappelig) til støtterør
D 50 mm med sideudløb eller indfangerstang
D 40 mm med reduktionstilbehør
Med dobbelt overligger til tilslutning af 2x Rd 8-10 mm
Til opstilling med betonsokkel (vægt 17 kg)
Kompensation for taghældningsvinkler på op til 10°
Stabelbar betonsokkel (artikelnr. 102 010)
Underlægsplade (artikelnr. 102 050)
Fatningsholdersæt (artikelnr. 107 396)
Reduktionstilbehør (Artikel nr. 107 399)
skal bestilles separat.
Stativ er dimensioneret efter
Eurokode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale stativ: Rustfrit
Støtte: 50 og 40*) mm
Radius: 680 mm

fabrikat: DEHN
Type: DBS KB D50 RA680 V2A
artikelnr.: 107390
eller tilsvarende

Zertifikate



Technische Daten

Materiale stativ Rustfrit
Støtte 50 og 40*) mm
Radius 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
Kun med adaptersæt artikelnr. 107 399.

Artikel 107390 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 107390 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Stor trefod

Til indfangerstænger D40, DEHNiso-Combi støtterør med indfangerspids/stang eller HVI-leder lagt i/på støtterøret.

1 Produkt

Art.-Nr. 107391 DBS KB D50 RA1330 V2A

GTIN 4013364478473, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.60 kg, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 107391.stp

      Sie müssen angemeldet sein um 107391.stp herunterzuladen.

      Login
    • 107391.igs

      Sie müssen angemeldet sein um 107391.igs herunterzuladen.

      Login
    • 107391.jt

      Sie müssen angemeldet sein um 107391.jt herunterzuladen.

      Login
    • 107391.dwg

      Sie müssen angemeldet sein um 107391.dwg herunterzuladen.

      Login
    • 107391m_D.dxf

      Sie müssen angemeldet sein um 107391m_D.dxf herunterzuladen.

      Login
Trefod, stor, StSt (sammenklappelig)
Stativ (sammenklappelig) til støtterør
D 50 mm med sideudløb eller indfangerstang
D 40 mm med reduktionstilbehør
Med dobbelt overligger til tilslutning af 2x Rd 8-10 mm
Til opstilling med betonsokkel (vægt 17 kg)
Kompensation for taghældningsvinkler på op til 10°
Stabelbar betonsokkel (artikelnr. 102 010)
Underlægsplade (artikelnr. 102 050)
Fatningsholdersæt (artikelnr. 107 396)
Reduktionstilbehør (Artikel nr. 107 399)
skal bestilles separat.
Stativ er dimensioneret efter
Eurokode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale stativ: Rustfrit
Støtte: 50 og 40*) mm
Radius: 1330 mm

fabrikat: DEHN
Type: DBS KB D50 RA1330 V2A
artikelnr.: 107391
eller tilsvarende

Zertifikate



Technische Daten

Materiale stativ Rustfrit
Støtte 50 og 40*) mm
Radius 1330 mm
Nødvendig plads til trefod 2300 x 1995 mm
Kun med adaptersæt artikelnr. 107 399.

Artikel 107391 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 107391 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Firbenet lille stativ

Til indfangerstænger D40, DEHNiso-Combi støtterør med indfangerpids/stang eller HVI-leder lagt i/på støtterøret.

1 Produkt

Art.-Nr. 107490 VBS KB D50 RA680 V2A

GTIN 4013364478480, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.38 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 107490.stp

      Sie müssen angemeldet sein um 107490.stp herunterzuladen.

      Login
    • 107490.igs

      Sie müssen angemeldet sein um 107490.igs herunterzuladen.

      Login
    • 107490.jt

      Sie müssen angemeldet sein um 107490.jt herunterzuladen.

      Login
    • 107490.dwg

      Sie müssen angemeldet sein um 107490.dwg herunterzuladen.

      Login
    • 107490m_D.dxf

      Sie müssen angemeldet sein um 107490m_D.dxf herunterzuladen.

      Login
Firbenet stativ, lille, NIRO (sammenklappelig)
Stativ (sammenklappelig) til støtterør
D 50 mm med sideudløb eller indfangerstang
D 40 mm med reduktionstilbehør
Med dobbelt overligger til tilslutning af 2x Rd 8-10 mm
Til opstilling med betonsokkel (vægt 17 kg)
Kompensation for taghældningsvinkler på op til 10°
Stabelbar betonsokkel (artikelnr. 102 010)
Underlægsplade (artikelnr. 102 050)
Fatningsholdersæt (artikelnr. 107 396)
Reduktionstilbehør (Artikel nr. 107 399)
skal bestilles separat.
Stativ er dimensioneret efter
Eurokode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale stativ: Rustfrit
Støtte: 50 og 40*) mm
Radius: 680 mm

fabrikat: DEHN
Type: VBS KB D50 RA680 V2A
artikelnr.: 107490
eller tilsvarende

Zertifikate



Technische Daten

Materiale stativ Rustfrit
Støtte 50 og 40*) mm
Radius 680 mm
Nødvendig plads til trefod 960 x 960 mm
Kun med adaptersæt artikelnr. 107 399.

Artikel 107490 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 107490 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Firbenet stort stativ

Til luftafslutningsstænger D40, DEHNiso-Combi støtterør med luftafslutningsspids/stang eller HVI-leder lagt i/på støtterøret.

1 Produkt

Art.-Nr. 107491 VBS KB D50 RA1330 V2A

GTIN 4013364478497, Zolltarifnr. (EU): 85389099, Bruttogewicht: 17.63 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 107491.stp

      Sie müssen angemeldet sein um 107491.stp herunterzuladen.

      Login
    • 107491.igs

      Sie müssen angemeldet sein um 107491.igs herunterzuladen.

      Login
    • 107491.jt

      Sie müssen angemeldet sein um 107491.jt herunterzuladen.

      Login
    • 107491.dwg

      Sie müssen angemeldet sein um 107491.dwg herunterzuladen.

      Login
    • 107491m_D.dxf

      Sie müssen angemeldet sein um 107491m_D.dxf herunterzuladen.

      Login
Firbenet stativ, lille, NIRO (sammenklappelig)
Stativ (sammenklappelig) til støtterør
D 50 mm med sideudløb eller indfangerstang
D 40 mm med reduktionstilbehør
Med dobbelt overligger til tilslutning af 2x Rd 8-10 mm
Til opstilling med betonsokkel (vægt 17 kg)
Kompensation for taghældningsvinkler på op til 10°
Stabelbar betonsokkel (artikelnr. 102 010)
Underlægsplade (artikelnr. 102 050)
Fatningsholdersæt (artikelnr. 107 396)
Reduktionstilbehør (Artikel nr. 107 399)
skal bestilles separat.
Stativ er dimensioneret efter
Eurokode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale stativ: Rustfrit
Støtte: 50 og 40*) mm
Radius: 1330 mm

fabrikat: DEHN
Type: VBS KB D50 RA1330 V2A
artikelnr.: 107491
eller tilsvarende

Zertifikate



Technische Daten

Materiale stativ Rustfrit
Støtte 50 og 40*) mm
Radius 1330 mm
Nødvendig plads til trefod 1880 x 1880 mm
Kun med adaptersæt artikelnr. 107 399.

Artikel 107491 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 107491 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
