DEHNsolid

  • Koordinerbar gnistgabsbaseret lynstrømsafleder
  • Ekstremt høj lynstrømsafledeevne på op til 200 kA (10 /350)
  • Lav restspænding UP ≤ 2,5 kV
  • Særlig robust udformning til installation på samleskinne eller montageplade

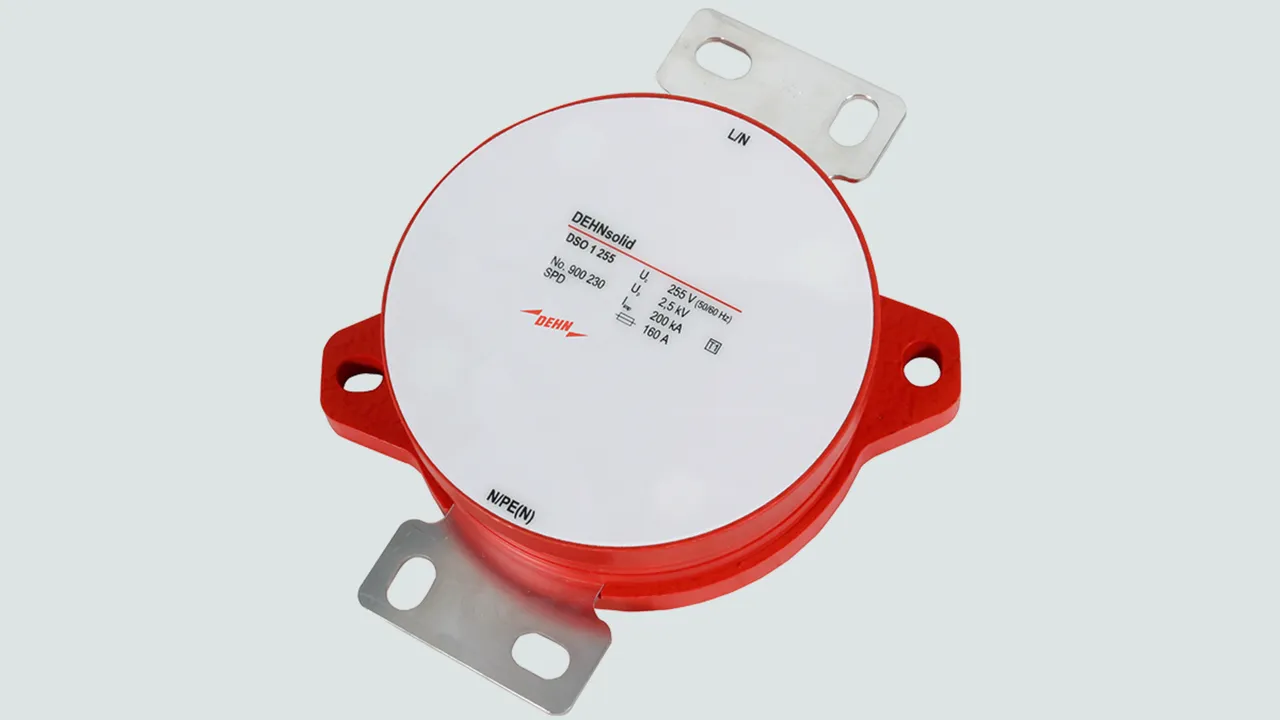

DEHNsolid 1 255

1-polet, koordinerbar lynstrømsafleder til brug i 230 / 400 V-systemer; montage på samleskinne eller montageplader.

1 Produkt

Art.-Nr. 900230 DSO 1 255

GTIN 4013364153783, Zolltarifnr. (EU): 85363090, Bruttogewicht: 1.67 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 900230.stp

      Sie müssen angemeldet sein um 900230.stp herunterzuladen.

      Login
    • 900230.igs

      Sie müssen angemeldet sein um 900230.igs herunterzuladen.

      Login
    • 900230.jt

      Sie müssen angemeldet sein um 900230.jt herunterzuladen.

      Login
    • 900230.dwg

      Sie müssen angemeldet sein um 900230.dwg herunterzuladen.

      Login
    • 900230m_D.dxf

      Sie müssen angemeldet sein um 900230m_D.dxf herunterzuladen.

      Login
    • DEHN.900230.edz

      Sie müssen angemeldet sein um DEHN.900230.edz herunterzuladen.

      Login
    • DEHN.900230.wspak

      Sie müssen angemeldet sein um DEHN.900230.wspak herunterzuladen.

      Login


fabrikat: DEHN
Type: DSO 1 255
artikelnr.: 900230
eller tilsvarende

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Klassificering iht. EN 61643-11/IEC 61643-11 Type 1 / klasse I
Max. driftsspænding AC (UC ) 255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (Iimp ) 200 kA
Restspænding (UP ) ≤ 2,5 kV
Max. overstrømsbeskyttelse på netsiden 160 A gG
