Parallelforbinder

Til forbindelse af to parallelle ledere.

Til ledere med samme diameter, med en skrue

2 Produkte

Art.-Nr. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Zolltarifnr. (EU): 85359000, Bruttogewicht: 147.00 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 306020.stp

      Sie müssen angemeldet sein um 306020.stp herunterzuladen.

      Login
    • 306020.igs

      Sie müssen angemeldet sein um 306020.igs herunterzuladen.

      Login
    • 306020.jt

      Sie müssen angemeldet sein um 306020.jt herunterzuladen.

      Login
    • 306020.dwg

      Sie müssen angemeldet sein um 306020.dwg herunterzuladen.

      Login
    • 306020m_D.dxf

      Sie müssen angemeldet sein um 306020m_D.dxf herunterzuladen.

      Login

Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 7-10 mm
Skrue: M10 x 35 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 7.10 FRM10X35 STTZN
artikelnr.: 306020
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) St/tZn
Klemmeområde (rund / rund) 7-10 mm
Standard DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C) 4,0 kA
*) For detaljer se prøvecertifikat

Artikel 306020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

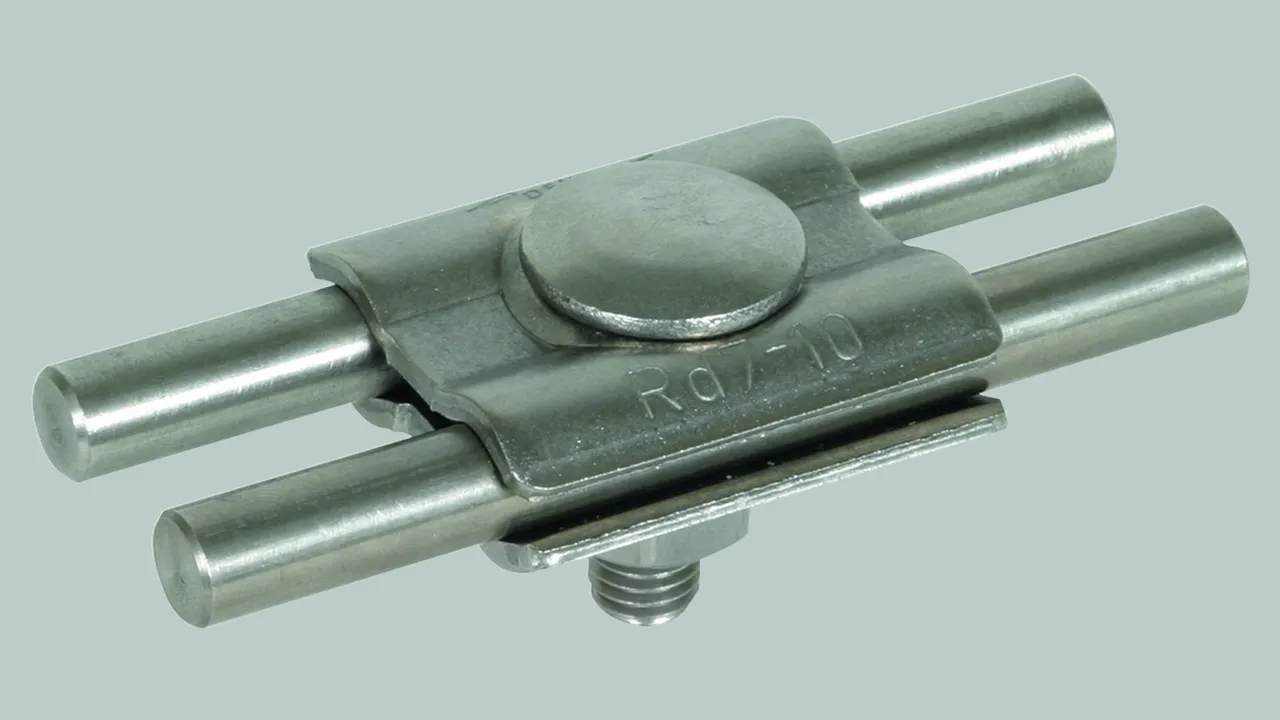

Art.-Nr. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Zolltarifnr. (EU): 85359000, Bruttogewicht: 122.00 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 306020.stp

      Sie müssen angemeldet sein um 306020.stp herunterzuladen.

      Login
    • 306020.igs

      Sie müssen angemeldet sein um 306020.igs herunterzuladen.

      Login
    • 306020.jt

      Sie müssen angemeldet sein um 306020.jt herunterzuladen.

      Login
    • 306020.dwg

      Sie müssen angemeldet sein um 306020.dwg herunterzuladen.

      Login
    • 306020m_D.dxf

      Sie müssen angemeldet sein um 306020m_D.dxf herunterzuladen.

      Login

Materiale (klemme): Rustfrit (V4A)
Klemmeområde (rund / rund): 7-10 mm
Klemmeområde (flertrådet / leder): 25-120 mm2
Skrue: M10 x 35 mm
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 7.10 FRM10X35 V4A
artikelnr.: 306029
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) Rustfrit (V4A)
Klemmeområde (rund / rund) 7-10 mm
Klemmeområde (flertrådet / leder) 25-120 mm2
Standard DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,9 kA
*) For detaljer se prøvecertifikat

Artikel 306029 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306029 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Til ledere med samme diameter, med to skruer

2 Produkte

Art.-Nr. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Zolltarifnr. (EU): 85359000, Bruttogewicht: 107.00 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information


Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 7-10 mm
Skrue: M8 x 20 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 7.10 SKM8X20 STTZN
artikelnr.: 307000
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) St/tZn
Klemmeområde (rund / rund) 7-10 mm
Standard DIN EN 62561-1
*) For detaljer se prøvecertifikat

Artikel 307000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 307000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Zolltarifnr. (EU): 85359000, Bruttogewicht: 106.00 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information


Materiale (klemme): Cu
Klemmeområde (rund / rund): 7-10 mm
Klemmeområde (flertrådet / leder): 16-95 mm2
Skrue: M8 x 20 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 7.10 SKM8X20 CU
artikelnr.: 307007
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) Cu
Klemmeområde (rund / rund) 7-10 mm
Klemmeområde (flertrådet / leder) 16-95 mm2
Standard DIN EN 62561-1
*) For detaljer se prøvecertifikat

Artikel 307007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 307007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Til ledere med forskellig diameter, med en skrue

2 Produkte

Art.-Nr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Zolltarifnr. (EU): 85359000, Bruttogewicht: 163.16 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 306121.stp

      Sie müssen angemeldet sein um 306121.stp herunterzuladen.

      Login
    • 306121.igs

      Sie müssen angemeldet sein um 306121.igs herunterzuladen.

      Login
    • 306121.jt

      Sie müssen angemeldet sein um 306121.jt herunterzuladen.

      Login
    • 306121.dwg

      Sie müssen angemeldet sein um 306121.dwg herunterzuladen.

      Login
    • 306121_306122m_D.dxf

      Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

      Login
Parallelforbinder med en skrue St/blank
Parallelforbinder til forbindelse af to ledere parallelt
Materiale (klemme): St/blank
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Skrue: M10 x 40 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STBLANK
artikelnr.: 306121
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) St/blank
Klemmeområde (rund / rund) 6-22 / 6-22 mm
Standard DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA
*) for detaljer se prøvecertifikat

Artikel 306121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Zolltarifnr. (EU): 85359000, Bruttogewicht: 167.12 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 306122.stp

      Sie müssen angemeldet sein um 306122.stp herunterzuladen.

      Login
    • 306122.igs

      Sie müssen angemeldet sein um 306122.igs herunterzuladen.

      Login
    • 306122.jt

      Sie müssen angemeldet sein um 306122.jt herunterzuladen.

      Login
    • 306122.dwg

      Sie müssen angemeldet sein um 306122.dwg herunterzuladen.

      Login
    • 306121_306122m_D.dxf

      Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

      Login
Parallelforbinder med en skrue St/Zn
Parallelforbinder til forbindelse af to ledere parallelt
Materiale (klemme): St/Zn
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Skrue: M10 x 40 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STTZN
artikelnr.: 306122
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) St/Zn
Klemmeområde (rund / rund) 6-22 / 6-22 mm
Standard DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA
*) for detaljer se prøvecertifikat

Artikel 306122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Til ledere med forskellig diameter, 4-10 mm

2 Produkte

Art.-Nr. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Zolltarifnr. (EU): 85359000, Bruttogewicht: 148.00 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 305000.stp

      Sie müssen angemeldet sein um 305000.stp herunterzuladen.

      Login
    • 305000.igs

      Sie müssen angemeldet sein um 305000.igs herunterzuladen.

      Login
    • 305000.jt

      Sie müssen angemeldet sein um 305000.jt herunterzuladen.

      Login
    • 305000.dwg

      Sie müssen angemeldet sein um 305000.dwg herunterzuladen.

      Login
    • 305000m_D.dxf

      Sie müssen angemeldet sein um 305000m_D.dxf herunterzuladen.

      Login

Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 4-10 mm
Skrue: M8 x 30 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 4.10 SKM8X30 STTZN
artikelnr.: 305000
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) St/tZn
Klemmeområde (rund / rund) 4-10 mm
Standard DIN EN 62561-1
*) For detaljer se prøvecertifikat

Artikel 305000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 305000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Zolltarifnr. (EU): 85369095, Bruttogewicht: 153.00 g, VPE: 50.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 305000.stp

      Sie müssen angemeldet sein um 305000.stp herunterzuladen.

      Login
    • 305000.igs

      Sie müssen angemeldet sein um 305000.igs herunterzuladen.

      Login
    • 305000.jt

      Sie müssen angemeldet sein um 305000.jt herunterzuladen.

      Login
    • 305000.dwg

      Sie müssen angemeldet sein um 305000.dwg herunterzuladen.

      Login
    • 305000m_D.dxf

      Sie müssen angemeldet sein um 305000m_D.dxf herunterzuladen.

      Login

Materiale (klemme): Cu
Klemmeområde (rund / rund): 4-10 mm
Klemmeområde (flertrådet / leder): 10-70 mm2
Skrue: M8 x 30 mm
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 4.10 SKM8X30 CU
artikelnr.: 305007
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) Cu
Klemmeområde (rund / rund) 4-10 mm
Klemmeområde (flertrådet / leder) 10-70 mm2
Standard DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13,6 kA
*) For detaljer se prøvecertifikat

Artikel 305007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 305007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Til ledere med forskellig diameter, lille

Med gevind i underdelen og sekskantmøtrik M8.
Anført kortslutningsstrøm gælder for 70 mm² Cu-leder.

1 Produkt

Art.-Nr. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Zolltarifnr. (EU): 85359000, Bruttogewicht: 238.30 g, VPE: 25.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 306100.stp

      Sie müssen angemeldet sein um 306100.stp herunterzuladen.

      Login
    • 306100.igs

      Sie müssen angemeldet sein um 306100.igs herunterzuladen.

      Login
    • 306100.jt

      Sie müssen angemeldet sein um 306100.jt herunterzuladen.

      Login
    • 306100.dwg

      Sie müssen angemeldet sein um 306100.dwg herunterzuladen.

      Login
    • 306100m_D.dxf

      Sie müssen angemeldet sein um 306100m_D.dxf herunterzuladen.

      Login

Materiale (klemme): Cu
Klemmeområde (rund / rund): 5-12,5 mm
Klemmeområde (flertrådet / leder): 16-95 mm2
Skrue: M8 x 45 mm
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 5.12.5 SKM8X45 CU
artikelnr.: 306100
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) Cu
Klemmeområde (rund / rund) 5-12,5 mm
Klemmeområde (flertrådet / leder) 16-95 mm2
Standard DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13,6 kA
*) For detaljer se prøvecertifikat

Artikel 306100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Til ledere med forskellig diameter, stor

Med gevind i underdelen og sekskantmøtrik M10.
Anført kortslutningsstrøm gælder for 70 mm² Cu-leder.

1 Produkt

Art.-Nr. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Zolltarifnr. (EU): 85359000, Bruttogewicht: 412.00 g, VPE: 25.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 306101.stp

      Sie müssen angemeldet sein um 306101.stp herunterzuladen.

      Login
    • 306101.igs

      Sie müssen angemeldet sein um 306101.igs herunterzuladen.

      Login
    • 306101.jt

      Sie müssen angemeldet sein um 306101.jt herunterzuladen.

      Login
    • 306101.dwg

      Sie müssen angemeldet sein um 306101.dwg herunterzuladen.

      Login
    • 306101m_D.dxf

      Sie müssen angemeldet sein um 306101m_D.dxf herunterzuladen.

      Login

Materiale (klemme): Cu
Klemmeområde (rund / rund): 5-16 mm
Klemmeområde (flertrådet / leder): 16-150 mm2
Skrue: M10 x 50 mm
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DK EN 62561-1

fabrikat: DEHN
Type: PV 5.16 SKM10X50 CU
artikelnr.: 306101
eller tilsvarende

Zertifikate



Technische Daten

Materiale (klemme) Cu
Klemmeområde (rund / rund) 5-16 mm
Klemmeområde (flertrådet / leder) 16-150 mm2
Standard DK EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13,6 kA
*) For detaljer se prøvecertifikat

Artikel 306101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
