Art.-Nr. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN 4013364152496, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.60 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

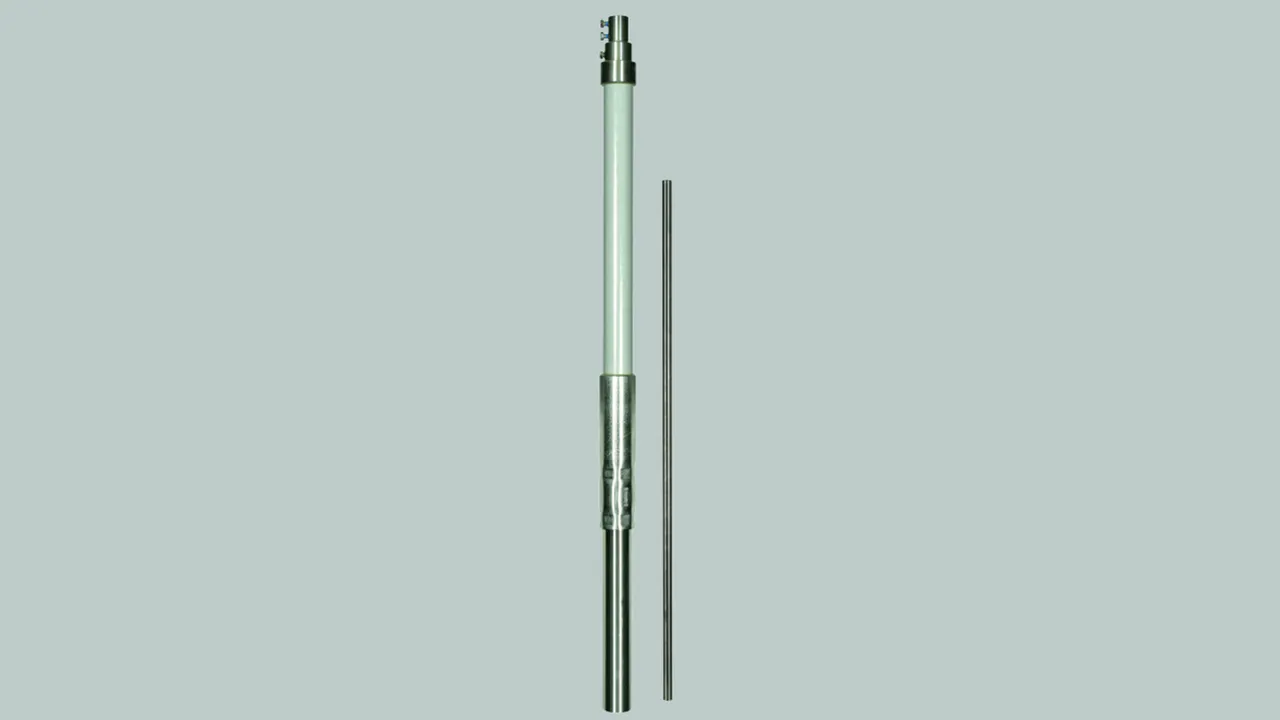

Støtterør til HVI long-leder med indfangerspids længde 3200 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 237 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (indfangerspids): Rustfrit
Længde (indfangerspids): 1000 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Max. frilængde med indfangerspids (vægmontage): 3500 mm
Maks. vindstyrke: (maks. frilængde 3500 mm, 1x HVI indvendigt) 237 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 1x HVI udvendigt) 222 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 4x HVI udvendigt) 194 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 3200 FSP1000 IP HVI GFK AL
artikelnr.: 105330
eller tilsvarende

Zertifikate

Technische Daten

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Max. frilængde med indfangerspids (vægmontage)	3500 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	4 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Max. frilængde med indfangerspids (vægmontage)	3500 mm
Maks. vindstyrke	(maks. frilængde 3500 mm, 1x HVI indvendigt) 237 km/t
Maks. vindstyrke	(maks. frilængde 3500 mm, 1x HVI udvendigt) 222 km/t
Maks. vindstyrke	(maks. frilængde 3500 mm, 4x HVI udvendigt) 194 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN 4013364152519, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.25 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerspids længde 4700 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 237 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (indfangerspids): Rustfrit
Længde (indfangerspids): 1000 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Max. frilængde med indfangerspids (vægmontage): 4000 mm
Maks. vindstyrke: (maks. frilængde 4000 mm, 1x HVI indvendigt) 237 km/t
Maks. vindstyrke : (maks. frilængde 4000 mm, 1x HVI udvendigt) 184 km/t
Maks. vindstyrke : (maks. frilængde 4000 mm, 4x HVI udvendigt) 149 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 4700 FSP1000 IP HVI GFK AL
artikelnr.: 105332
eller tilsvarende

Zertifikate

Technische Daten

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Max. frilængde med indfangerspids (vægmontage)	4000 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	4 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV stabiliseret
Bøsning	60 x 5 mm
Max. frilængde med indfangerspids (vægmontage)	4000 mm
Maks. vindstyrke	(maks. frilængde 4000 mm, 1x HVI indvendigt) 237 km/t
Maks. vindstyrke	(maks. frilængde 4000 mm, 1x HVI udvendigt) 184 km/t
Maks. vindstyrke	(maks. frilængde 4000 mm, 4x HVI udvendigt) 149 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105332 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105332 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN 4013364157781, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.10 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerspids længde 3200 mm GFK/NIRO
Støtterør GFK/NIRO med indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk ledende dele
iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
maks. vindstyrke på 231 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (indfangerspids): Rustfrit
Længde (indfangerspids): 1000 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Max. frilængde med indfangerspids (vægmontage): 3500 mm
Maks. vindstyrke: (maks. frilængde 3500 mm, 1x HVI indvendigt) 231 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 1x HVI udvendigt) 226 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 4x HVI udvendigt) 197 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 3200 FSP1000 IP HVI GFK V2A
artikelnr.: 105314
eller tilsvarende

Zertifikate

Technische Daten

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Max. frilængde med indfangerspids (vægmontage)	3500 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Max. frilængde med indfangerspids (vægmontage)	3500 mm
Maks. vindstyrke	(maks. frilængde 3500 mm, 1x HVI indvendigt) 231 km/t
Maks. vindstyrke	(maks. frilængde 3500 mm, 1x HVI udvendigt) 226 km/t
Maks. vindstyrke	(maks. frilængde 3500 mm, 4x HVI udvendigt) 197 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN 4013364157798, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.60 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerspids længde 4700 mm GFK/NIRO
Støtterør GFK/NIRO med indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
maks. vindstyrke på 231 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (indfangerspids): Rustfrit
Længde (indfangerspids): 1000 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Max. frilængde med indfangerspids (vægmontage): 4000 mm
Maks. vindstyrke: (maks. frilængde 4000 mm, 1x HVI indvendigt) 231 km/t
Maks. vindstyrke : (maks. frilængde 4000 mm, 1x HVI udvendigt) 186 km/t
Maks. vindstyrke : (maks. frilængde 4000 mm, 4x HVI udvendigt) 151 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 4700 FSP1000 IP HVI GFK V2A
artikelnr.: 105316
eller tilsvarende

Zertifikate

Technische Daten

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Max. frilængde med indfangerspids (vægmontage)	4000 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Max. frilængde med indfangerspids (vægmontage)	4000 mm
Maks. vindstyrke	(maks. frilængde 4000 mm, 1x HVI indvendigt) 231 km/t
Maks. vindstyrke	(maks. frilængde 4000 mm, 1x HVI udvendigt) 186 km/t
Maks. vindstyrke	(maks. frilængde 4000 mm, 4x HVI udvendigt) 151 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105316 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105316 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN 4013364152502, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.12 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerstang længde 3200 mm GFK/NIRO
Støtterør GFK/Al med indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 189 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø22/16/10 mm, længde 2500 mm af Al
Materiale (indfangerstang): Al
Længde (indfangerstang): 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Max. frilængde med indfangerstang (vægmontage): 5000 mm
Maks. vindstyrke: (maks. frilængde 5000 mm, 1x HVI indvendigt) 189 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 1x HVI udvendigt) 173 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 4x HVI udvendigt) 151 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 3200 FS22 2500 IP HVI GFK AL
artikelnr.: 105331
eller tilsvarende

Zertifikate

Technische Daten

Materiale (indfangerstang)	Al
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Max. frilængde med indfangerstang (vægmontage)	5000 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Al
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	4 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Max. frilængde med indfangerstang (vægmontage)	5000 mm
Maks. vindstyrke	(maks. frilængde 5000 mm, 1x HVI indvendigt) 189 km/t
Maks. vindstyrke	(maks. frilængde 5000 mm, 1x HVI udvendigt) 173 km/t
Maks. vindstyrke	(maks. frilængde 5000 mm, 4x HVI udvendigt) 151 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN 4013364152526, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.51 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerstang længde 4700 mm GFK/NIRO
Støtterør GFK/Al med indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen til overholdelse
af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 184 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø22/16/10 mm, længde 2500 mm af Al
Materiale (indfangerstang): Al
Længde (indfangerstang): 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Max. frilængde med indfangerstang (vægmontage): 5500 mm
Maks. vindstyrke: (maks. frilængde 5500 mm, 1x HVI indvendigt) 184 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 1x HVI udvendigt) 149 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 4x HVI udvendigt) 137 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 4700 FS22 2500 IP HVI GFK AL
artikelnr.: 105333
eller tilsvarende

Zertifikate

Technische Daten

Materiale (indfangerstang)	Al
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Max. frilængde med indfangerstang (vægmontage)	5500 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Al
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	4 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Max. frilængde med indfangerstang (vægmontage)	5500 mm
Maks. vindstyrke	(maks. frilængde 5500 mm, 1x HVI indvendigt) 184 km/t
Maks. vindstyrke	(maks. frilængde 5500 mm, 1x HVI udvendigt) 149 km/t
Maks. vindstyrke	(maks. frilængde 5500 mm, 4x HVI udvendigt) 137 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105333 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105333 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN 4013364157804, Zolltarifnr. (EU): 85389099, Bruttogewicht: 12.00 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerstang længde 3200 mm GFK/NIRO
Støtterør GFK/NIRO med indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 186 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø22/16/10 mm, længde 2500 mm af NIRO
Materiale (indfangerstang): Rustfrit
Længde (indfangerstang): 2500 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Max. frilængde med indfangerstang (vægmontage): 5000 mm
Maks. vindstyrke: (maks. frilængde 5000 mm, 1x HVI indvendigt) 186 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 1x HVI udvendigt) 169 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 4x HVI udvendigt) 149 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 3200 FS22 2500 IP HVI GFK V2A
artikelnr.: 105315
eller tilsvarende

Technische Daten

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Max. frilængde med indfangerstang (vægmontage)	5000 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Max. frilængde med indfangerstang (vægmontage)	5000 mm
Maks. vindstyrke	(maks. frilængde 5000 mm, 1x HVI indvendigt) 186 km/t
Maks. vindstyrke	(maks. frilængde 5000 mm, 1x HVI udvendigt) 169 km/t
Maks. vindstyrke	(maks. frilængde 5000 mm, 4x HVI udvendigt) 149 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN 4013364157811, Zolltarifnr. (EU): 85389099, Bruttogewicht: 17.12 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerstang længde 4700 mm GFK/NIRO
Støtterør GFK/NIRO med indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 185 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø22/16/10 mm, længde 2500 mm af NIRO
Materiale (indfangerstang): Rustfrit
Længde (indfangerstang): 2500 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Max. frilængde med indfangerstang (vægmontage): 5500 mm
Maks. vindstyrke: (maks. frilængde 5500 mm, 1x HVI indvendigt) 185 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 1x HVI udvendigt) 149 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 4x HVI udvendigt) 137 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 4700 FS22 2500 IP HVI GFK V2A
artikelnr.: 105317
eller tilsvarende

Technische Daten

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Max. frilængde med indfangerstang (vægmontage)	5500 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Max. frilængde med indfangerstang (vægmontage)	5500 mm
Maks. vindstyrke	(maks. frilængde 5500 mm, 1x HVI indvendigt) 185 km/t
Maks. vindstyrke	(maks. frilængde 5500 mm, 1x HVI udvendigt) 149 km/t
Maks. vindstyrke	(maks. frilængde 5500 mm, 4x HVI udvendigt) 137 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105317 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105317 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN 4013364157828, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.42 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerspids og sidelæns udløb
Støtterør GFK/Al med sidelæns udløb og indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (indfangerspids): Rustfrit
Længde (indfangerspids): 1000 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 3200 FS1000 IP SA HVI GFK AL
artikelnr.: 105325
eller tilsvarende

Zertifikate

Technische Daten

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	4 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105325 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105325 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN 4013364157835, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.15 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerspids og sidelæns udløb
Støtterør GFK/Al med sidelæns udløb og indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (indfangerspids): Rustfrit
Længde (indfangerspids): 1000 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 4700 FS1000 IP SA HVI GFK AL
artikelnr.: 105327
eller tilsvarende

Technische Daten

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	4 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105327 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105327 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN 4013364157866, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.90 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerspids og sidelæns udløb
Støtterør GFK/NIRO med sidelæns udløb og indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (indfangerspids): Rustfrit
Længde (indfangerspids): 1000 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 3200 FS1000 IP SA HVI GFK V2A
artikelnr.: 105336
eller tilsvarende

Technische Daten

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105336 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105336 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN 4013364157873, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.13 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerspids og sidelæns udløb
Støtterør GFK/NIRO med sidelæns udløb og indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (indfangerspids): Rustfrit
Længde (indfangerspids): 1000 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 4700 FS1000 IP SA HVI GFK V2A
artikelnr.: 105338
eller tilsvarende

Zertifikate

Technische Daten

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105338 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105338 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN 4013364157842, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.82 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerstang og sidelæns udløb
Støtterør GFK/Al med sidelæns udløb og indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø22/16/10 mm, længde 2500 mm af Al
Materiale (indfangerstang): Al
Længde (indfangerstang): 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 3200 FS2500 IP SA HVI GFK AL
artikelnr.: 105326
eller tilsvarende

Technische Daten

Materiale (indfangerstang)	Al
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Al
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	4 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105326 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105326 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN 4013364157859, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.34 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerstang og sidelæns udløb
Støtterør GFK/Al med sidelæns udløb og indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø22/16/10 mm, længde 2500 mm af Al
Materiale (indfangerstang): Al
Længde (indfangerstang): 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 4700 FS2500 IP SA HVI GFK AL
artikelnr.: 105328
eller tilsvarende

Technische Daten

Materiale (indfangerstang)	Al
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Al
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Al
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	4 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105328 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105328 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN 4013364157880, Zolltarifnr. (EU): 85389099, Bruttogewicht: 11.64 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerstang og sidelæns udløb
Støtterør GFK/NIRO med sidelæns udløb og indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø22/16/10 mm, længde 2500 mm af NIRO
Materiale (indfangerstang): Rustfrit
Længde (indfangerstang): 2500 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 3200 FS2500 IP SA HVI GFK V2A
artikelnr.: 105337
eller tilsvarende

Zertifikate

Technische Daten

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3200 mm
Transportlængde	3200 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105337 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105337 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN 4013364157897, Zolltarifnr. (EU): 85389099, Bruttogewicht: 16.90 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Støtterør til HVI long-leder med indfangerstang og sidelæns udløb
Støtterør GFK/NIRO med sidelæns udløb og indvendig endeafslutning
og potentialudligningsfjederelement til HVI long-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø22/16/10 mm, længde 2500 mm af NIRO
Materiale (indfangerstang): Rustfrit
Længde (indfangerstang): 2500 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Ydre diameter Ø: 50 mm
Isoleringslængde: 1535 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D50 4700 FS2500 IP SA HVI GFK V2A
artikelnr.: 105339
eller tilsvarende

Technische Daten

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	4700 mm
Transportlængde	4700 mm
Ydre diameter Ø	50 mm
Isoleringslængde	1535 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	60 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105339 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105339 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Støtterør til HVI-langleder

Med indfangerspids

Art.-Nr. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

Sie müssen angemeldet sein um 105330.stp herunterzuladen.

Sie müssen angemeldet sein um 105330.igs herunterzuladen.

Sie müssen angemeldet sein um 105330.jt herunterzuladen.

Sie müssen angemeldet sein um 105330.dwg herunterzuladen.

Sie müssen angemeldet sein um 105330m_D.dxf herunterzuladen.

Artikel 105330 wurde zum Merkzettel hinzugefügt.

Artikel 105330 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

Sie müssen angemeldet sein um 105332.stp herunterzuladen.

Sie müssen angemeldet sein um 105332.igs herunterzuladen.

Sie müssen angemeldet sein um 105332.jt herunterzuladen.

Sie müssen angemeldet sein um 105332.dwg herunterzuladen.

Sie müssen angemeldet sein um 105332m_D.dxf herunterzuladen.

Artikel 105332 wurde zum Merkzettel hinzugefügt.

Artikel 105332 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

Sie müssen angemeldet sein um 105330.stp herunterzuladen.

Sie müssen angemeldet sein um 105330.igs herunterzuladen.

Sie müssen angemeldet sein um 105330.jt herunterzuladen.

Sie müssen angemeldet sein um 105330.dwg herunterzuladen.

Sie müssen angemeldet sein um 105330m_D.dxf herunterzuladen.

Artikel 105314 wurde zum Merkzettel hinzugefügt.

Artikel 105314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

Sie müssen angemeldet sein um 105332.stp herunterzuladen.

Sie müssen angemeldet sein um 105332.igs herunterzuladen.

Sie müssen angemeldet sein um 105332.jt herunterzuladen.

Sie müssen angemeldet sein um 105332.dwg herunterzuladen.

Sie müssen angemeldet sein um 105332m_D.dxf herunterzuladen.

Artikel 105316 wurde zum Merkzettel hinzugefügt.

Artikel 105316 wurde zum Warenkorb hinzugefügt.

Med indfanger

Art.-Nr. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

Sie müssen angemeldet sein um 105331.stp herunterzuladen.

Sie müssen angemeldet sein um 105331.igs herunterzuladen.

Sie müssen angemeldet sein um 105331.jt herunterzuladen.

Sie müssen angemeldet sein um 105331.dwg herunterzuladen.

Sie müssen angemeldet sein um 105331m_D.dxf herunterzuladen.

Artikel 105331 wurde zum Merkzettel hinzugefügt.

Artikel 105331 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

Sie müssen angemeldet sein um 105333.stp herunterzuladen.

Sie müssen angemeldet sein um 105333.igs herunterzuladen.

Sie müssen angemeldet sein um 105333.jt herunterzuladen.

Sie müssen angemeldet sein um 105333.dwg herunterzuladen.

Sie müssen angemeldet sein um 105333m_D.dxf herunterzuladen.

Artikel 105333 wurde zum Merkzettel hinzugefügt.

Artikel 105333 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

Sie müssen angemeldet sein um 105331.stp herunterzuladen.

Sie müssen angemeldet sein um 105331.igs herunterzuladen.

Sie müssen angemeldet sein um 105331.jt herunterzuladen.

Sie müssen angemeldet sein um 105331.dwg herunterzuladen.

Sie müssen angemeldet sein um 105331m_D.dxf herunterzuladen.

Artikel 105315 wurde zum Merkzettel hinzugefügt.

Artikel 105315 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

Sie müssen angemeldet sein um 105333.stp herunterzuladen.

Sie müssen angemeldet sein um 105333.igs herunterzuladen.

Sie müssen angemeldet sein um 105333.jt herunterzuladen.

Sie müssen angemeldet sein um 105333.dwg herunterzuladen.

Sie müssen angemeldet sein um 105333m_D.dxf herunterzuladen.

Artikel 105317 wurde zum Merkzettel hinzugefügt.

Artikel 105317 wurde zum Warenkorb hinzugefügt.

Med indfangerspids og sidelæns udløb

Art.-Nr. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

Sie müssen angemeldet sein um 105325.stp herunterzuladen.

Sie müssen angemeldet sein um 105325.igs herunterzuladen.

Sie müssen angemeldet sein um 105325.jt herunterzuladen.

Sie müssen angemeldet sein um 105325.dwg herunterzuladen.

Sie müssen angemeldet sein um 105325m_D.dxf herunterzuladen.

Artikel 105325 wurde zum Merkzettel hinzugefügt.

Artikel 105325 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

Sie müssen angemeldet sein um 105327.stp herunterzuladen.

Sie müssen angemeldet sein um 105327.igs herunterzuladen.

Sie müssen angemeldet sein um 105327.jt herunterzuladen.
