Lederholder til montage på varmeisolerende materiale

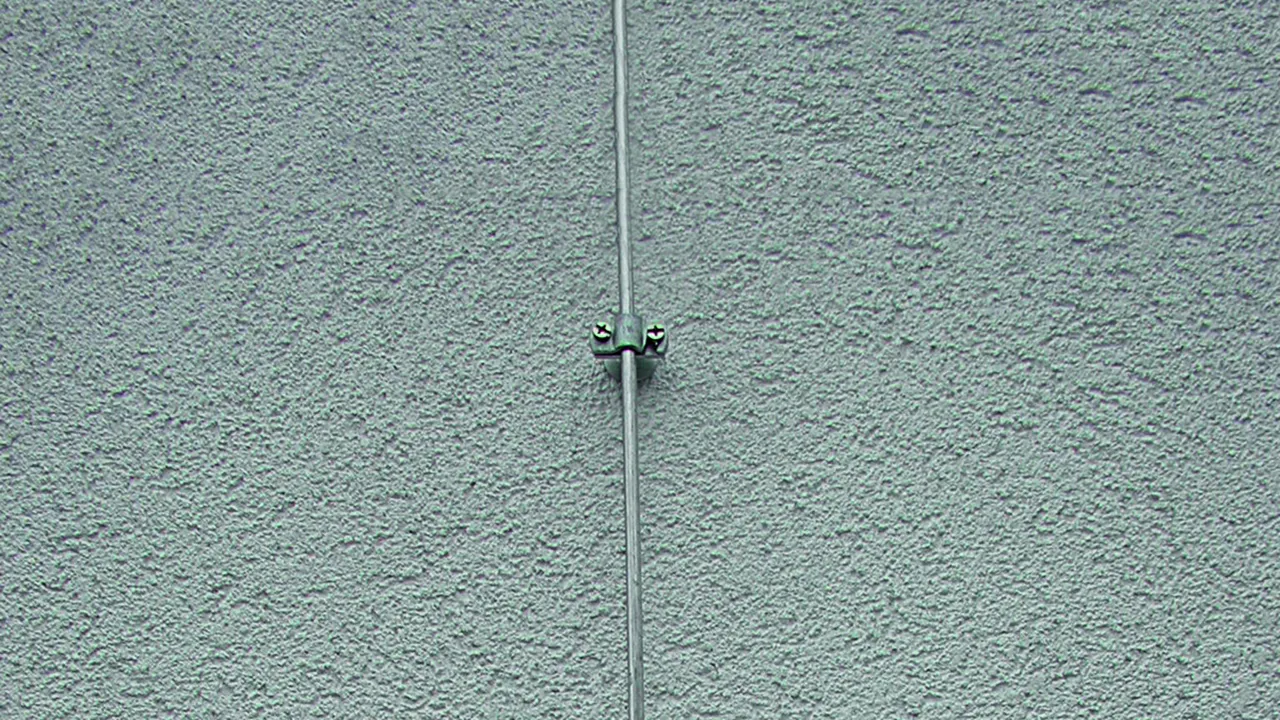

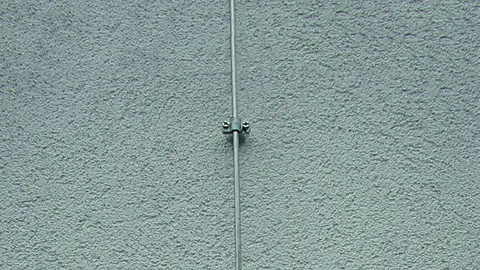

Lederholder til fastgørelse af nedledere ved vægge med udvendig isolering.
Overligger med to skruer M6, med afdækning (ZG) og kunststofdyvel Ø10 mm, fast lederføring.

3 Produkte

Art.-Nr. 273740 LH ZS 7.10 AB D10X140 STTZN ZG

GTIN 4013364096714, Zolltarifnr. (EU): 85389099, Bruttogewicht: 113.00 g, VPE: 50.00 Pakkestørrelse

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Lederholder til varmeisolerende materiale
Lederholder, til varmeisolerende materiale
Overligger med to skruer M6,
fast lederføring
Klemmelængde: 70 mm
Lederholder: 7-10 mm
Materiale (underdel): ZG
Materiale (overligger): St/tZn
Skrue dyvel: (TX40) 7 x 140 mm

fabrikat: DEHN
Type: LH ZS 7.10 AB D10X140 STTZN ZG
artikelnr.: 273740
eller tilsvarende

Zertifikate

Technische Daten

Klemmelængde	70 mm
Samlet længde	140 mm
Lederholder	7-10 mm
Materiale (underdel)	ZG
Materiale (overligger)	St/tZn
Højde (lederholder)	20 mm
Skrue dyvel	bl (TX40) 7 x 140 mm
Standard	DIN EN 62561-4

Udgave (lederholder)	Toskruet overligger
Klemmelængde	70 mm
Samlet længde	140 mm
Lederholder	7-10 mm
Materiale (underdel)	ZG
Materiale (overligger)	St/tZn
Højde (lederholder)	20 mm
Lederføring	Fast
Skrue til lederholder	dm M6 x 16 mm
Skrue dyvel	bl (TX40) 7 x 140 mm
Længde	140 mm
Borehul Ø	10 mm
Standard	DIN EN 62561-4

Artikel 273740 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 273740 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 273741 LH ZS 7.10 AB D10X180 STTZN ZG

GTIN 4013364096721, Zolltarifnr. (EU): 85389099, Bruttogewicht: 126.22 g, VPE: 50.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Lederholder til varmeisolerende materiale
Lederholder, til varmeisolerende materiale
Overligger med to skruer M6,
fast lederføring
Klemmelængde: 100 mm
Lederholder: 7-10 mm
Materiale (underdel): ZG
Materiale (overligger): St/tZn
Skrue dyvel: (TX40) 7 x 180 mm

fabrikat: DEHN
Type: LH ZS 7.10 AB D10X180 STTZN ZG
artikelnr.: 273741
eller tilsvarende

Zertifikate

Technische Daten

Klemmelængde	100 mm
Samlet længde	180 mm
Lederholder	7-10 mm
Materiale (underdel)	ZG
Materiale (overligger)	St/tZn
Højde (lederholder)	20 mm
Skrue dyvel	bl (TX40) 7 x 180 mm
Standard	DIN EN 62561-4

Udgave (lederholder)	Toskruet overligger
Klemmelængde	100 mm
Samlet længde	180 mm
Lederholder	7-10 mm
Materiale (underdel)	ZG
Materiale (overligger)	St/tZn
Højde (lederholder)	20 mm
Lederføring	Fast
Skrue til lederholder	dm M6 x 16 mm
Skrue dyvel	bl (TX40) 7 x 180 mm
Længde	180 mm
Borehul Ø	10 mm
Standard	DIN EN 62561-4

Artikel 273741 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 273741 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 273742 LH ZS 7.10 AB D10X240 STTZN ZG

GTIN 4013364096738, Zolltarifnr. (EU): 85389099, Bruttogewicht: 154.76 g, VPE: 50.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Lederholder til varmeisolerende materiale
Lederholder, til varmeisolerende materiale
Overligger med to skruer M6,
fast lederføring
Klemmelængde: 160 mm
Lederholder: 7-10 mm
Materiale (underdel): ZG
Materiale (overligger): St/tZn
Skrue dyvel: (TX40) 7 x 240 mm

fabrikat: DEHN
Type: LH ZS 7.10 AB D10X240 STTZN ZG
artikelnr.: 273742
eller tilsvarende

Zertifikate

Technische Daten

Klemmelængde	160 mm
Samlet længde	230 mm
Lederholder	7-10 mm
Materiale (underdel)	ZG
Materiale (overligger)	St/tZn
Højde (lederholder)	20 mm
Skrue dyvel	bl (TX40) 7 x 240 mm
Standard	DIN EN 62561-4

Udgave (lederholder)	Toskruet overligger
Klemmelængde	160 mm
Samlet længde	230 mm
Lederholder	7-10 mm
Materiale (underdel)	ZG
Materiale (overligger)	St/tZn
Højde (lederholder)	20 mm
Lederføring	Fast
Skrue til lederholder	dm M6 x 16 mm
Skrue dyvel	bl (TX40) 7 x 240 mm
Længde	240 mm
Borehul Ø	10 mm
Standard	DIN EN 62561-4
