Art.-Nr. 106115 DIDH 16 530 BP V2A GFK

GTIN 4013364100213, Zolltarifnr. (EU): 85389099, Bruttogewicht: 488.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med stangholder, længde 530 mm NIRO
DEHNiso-afstandsholder til fastgørelse af indfangerstænger
f.eks. på airconditionanlæg eller på konstruktionsdele
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
i kombination med en indfangerstang 16/10 mm
(frilængde 2,0 m/Indspændingsafstand 0,5 til 1,0 m)
inkl. betonsokkel 17 kg.
Lederholder (rund): 16 mm
Materiale (lederholder): Rustfrit
Længde: 530 mm
Isoleringslængde: 445 mm
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 16 530 BP V2A GFK
artikelnr.: 106115
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	530 mm
Isoleringslængde (l2)	445 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperaturområde	-50 °C ... +100 °C
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	530 mm
Isoleringslængde (l2)	445 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Materiale (plade)	Rustfrit
Henvisning	Til isoleret befæstigelse af ledere
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Udførelse	UV-stabiliseret og vejrresistent
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106120 DIDH 16 690 BP V2A GFK

GTIN 4013364092945, Zolltarifnr. (EU): 85389099, Bruttogewicht: 552.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

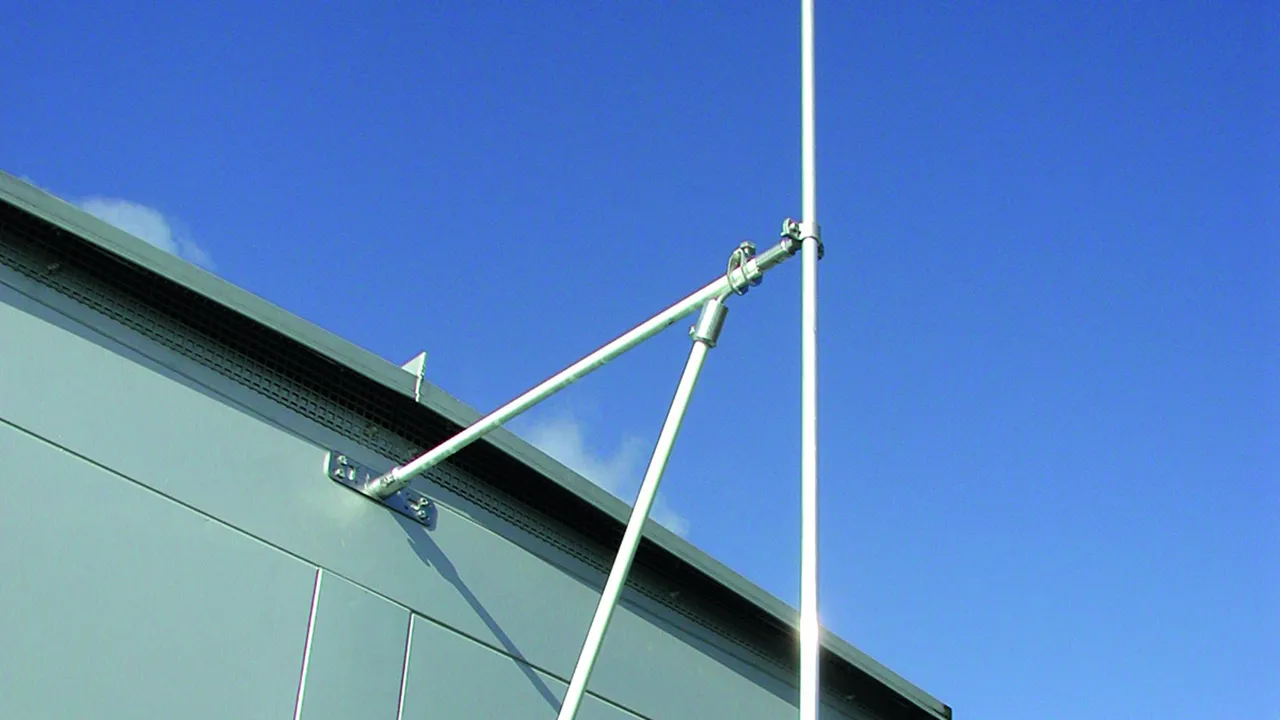

DEHNiso-afstandsholder med stangholder, længde 690 mm NIRO
DEHNiso-afstandsholder til fastgørelse af indfangerstænger
f.eks. på airconditionanlæg eller på konstruktionsdele
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
i kombination med en indfangerstang 16/10 mm
(frilængde 2,0 m/Indspændingsafstand 0,5 til 1,0 m)
inkl. betonsokkel 17 kg.
Lederholder (rund): 16 mm
Materiale (lederholder): Rustfrit
Længde: 690 mm
Isoleringslængde: 605 mm
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 16 690 BP V2A GFK
artikelnr.: 106120
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	690 mm
Isoleringslængde (l2)	605 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperaturområde	-50 °C ... +100 °C
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	690 mm
Isoleringslængde (l2)	605 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Materiale (plade)	Rustfrit
Henvisning	Til isoleret befæstigelse af ledere
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Udførelse	UV-stabiliseret og vejrresistent
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106123 DIDH 16 1030 BP V2A GFK

GTIN 4013364100220, Zolltarifnr. (EU): 85389099, Bruttogewicht: 686.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med stangholder, længde 1030 mm NIRO
DEHNiso-afstandsholder til fastgørelse af indfangerstænger
f.eks. på airconditionanlæg eller på konstruktionsdele
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
i kombination med en indfangerstang 16/10 mm
(frilængde 2,0 m/Indspændingsafstand 0,5 til 1,0 m)
inkl. betonsokkel 17 kg.
Lederholder (rund): 16 mm
Materiale (lederholder): Rustfrit
Længde: 1030 mm
Isoleringslængde: 945 mm
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 16 1030 BP V2A GFK
artikelnr.: 106123
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	1030 mm
Isoleringslængde (l2)	945 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperaturområde	-50 °C ... +100 °C
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	1030 mm
Isoleringslængde (l2)	945 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Materiale (plade)	Rustfrit
Henvisning	Til isoleret befæstigelse af ledere
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Udførelse	UV-stabiliseret og vejrresistent
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106123 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106123 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106090 DIDH 7.10 530 BP V2A GFK

GTIN 4013364100190, Zolltarifnr. (EU): 85389099, Bruttogewicht: 470.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med lederholder 530 mm lang NIRO
DEHNiso-afstandsholder til fastgørelse af ledere
f.eks. på airconditionanlæg eller på konstruktionsdele
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 240 km/t. (holderafstand 1,0 m,
Al D 8-10 mm).
Lederholder (rund): 7-10 mm
Materiale (lederholder): Rustfrit
Længde: 530 mm
Isoleringslængde: 445 mm
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 7.10 530 BP V2A GFK
artikelnr.: 106090
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	7-10 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	530 mm
Isoleringslængde (l2)	445 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperaturområde	-50 °C ... +100 °C
Maks. vindstyrke (holderafstand 1000 mm, Al Ø8 mm)	240 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	7-10 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	530 mm
Isoleringslængde (l2)	445 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Materiale (plade)	Rustfrit
Henvisning	Til isoleret befæstigelse af ledere
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Udførelse	UV-stabiliseret og vejrresistent
Maks. vindstyrke (holderafstand 1000 mm, Al Ø8 mm)	240 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106100 DIDH 7.10 690 BP V2A GFK

GTIN 4013364092907, Zolltarifnr. (EU): 85389099, Bruttogewicht: 544.80 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med lederholder 690 mm lang NIRO
DEHNiso-afstandsholder til fastgørelse af ledere
f.eks. på airconditionanlæg eller på konstruktionsdele
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 198 km/t. (holderafstand 1,0 m,
Al D 8-10 mm).
Lederholder (rund): 7-10 mm
Materiale (lederholder): Rustfrit
Længde: 690 mm
Isoleringslængde: 605 mm
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 7.10 690 BP V2A GFK
artikelnr.: 106100
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	7-10 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	690 mm
Isoleringslængde (l2)	605 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperaturområde	-50 °C ... +100 °C
Maks. vindstyrke (holderafstand 1000 mm, Al Ø8 mm)	198 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	7-10 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	690 mm
Isoleringslængde (l2)	605 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Materiale (plade)	Rustfrit
Henvisning	Til isoleret befæstigelse af ledere
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Udførelse	UV-stabiliseret og vejrresistent
Maks. vindstyrke (holderafstand 1000 mm, Al Ø8 mm)	198 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106105 DIDH 7.10 1030 BP V2A GFK

GTIN 4013364100206, Zolltarifnr. (EU): 85389099, Bruttogewicht: 658.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med lederholder 1030 mm lang NIRO
DEHNiso-afstandsholder til ringledere
monteret i betonsokkel (8,5 kg)
med kileteknik (varenr. 102 075)
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 140 km/t. (holderafstand 1,0 m,
Al D 8-10 mm).
Lederholder (rund): 7-10 mm
Materiale (lederholder): Rustfrit
Længde: 1030 mm
Isoleringslængde: 945 mm
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 7.10 1030 BP V2A GFK
artikelnr.: 106105
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	7-10 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	1030 mm
Isoleringslængde (l2)	945 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperaturområde	-50 °C ... +100 °C
Maks. vindstyrke (holderafstand 1000 mm, Al Ø8 mm)	140 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	7-10 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	1030 mm
Isoleringslængde (l2)	945 mm
Fastgørelse	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Materiale (plade)	Rustfrit
Henvisning	Til isoleret befæstigelse af ledere
Diameter Ø (afstandsstykke)	16 mm mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Udførelse	UV-stabiliseret og vejrresistent
Maks. vindstyrke (holderafstand 1000 mm, Al Ø8 mm)	140 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106225 DIDH 16 530 RS40.60 V2A

GTIN 4013364100299, Zolltarifnr. (EU): 85389099, Bruttogewicht: 684.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med stangholder, længde 530 mm NIRO
DEHNiso-afstandsholder til fastgørelse af indfangerstænger
f.eks. på rør eller master
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
i kombination med en indfangerstang 16/10 mm
(frilængde 2,0 m/Indspændingsafstand 0,5 til 1,0 m).
Lederholder (rund): 16 mm
Materiale (lederholder): Rustfrit
Længde: 530 mm
Isoleringslængde: 445 mm
Klemmeområde (rør): 40-60 mm (1 1/4-2")
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 16 530 RS40.60 V2A
artikelnr.: 106225
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	530 mm
Isoleringslængde (l2)	445 mm
Klemmeområde (rør)	40-60 mm (1 ¹/₄-2")
Temperaturområde	-50 °C ... +100 °C
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	530 mm
Isoleringslængde (l2)	445 mm
Klemmeområde (rør)	40-60 mm (1 ¹/₄-2")
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Materiale (befæstigelseselement)	Rustfrit
Udførelse	UV-stabilised og vejrresistent
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106225 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106225 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106226 DIDH 16 690 RS40.60 V2A

GTIN 4013364098930, Zolltarifnr. (EU): 85389099, Bruttogewicht: 722.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med stangholder, længde 690 mm NIRO
DEHNiso-afstandsholder til fastgørelse af indfangerstænger
f.eks. på rør eller master
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
i kombination med en indfangerstang 16/10 mm
(frilængde 2,0 m/Indspændingsafstand 0,5 til 1,0 m).
Lederholder (rund): 16 mm
Materiale (lederholder): Rustfrit
Længde: 690 mm
Isoleringslængde: 605 mm
Klemmeområde (rør): 40-60 mm (1 1/4-2")
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 16 690 RS40.60 V2A
artikelnr.: 106226
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	690 mm
Isoleringslængde (l2)	605 mm
Klemmeområde (rør)	40-60 mm (1 ¹/₄-2")
Temperaturområde	-50 °C ... +100 °C
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	690 mm
Isoleringslængde (l2)	605 mm
Klemmeområde (rør)	40-60 mm (1 ¹/₄-2")
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Materiale (befæstigelseselement)	Rustfrit
Udførelse	UV-stabiliseret og vejrresistent
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106226 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106226 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106228 DIDH 16 1030 RS40.60 V2A

GTIN 4013364100305, Zolltarifnr. (EU): 85389099, Bruttogewicht: 877.60 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med stangholder, længde 1030 mm NIRO
DEHNiso-afstandsholder til fastgørelse af indfangerstænger
f.eks. på rør eller master
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
i kombination med en indfangerstang 16/10 mm
(frilængde 2,0 m/Indspændingsafstand 0,5 til 1,0 m).
Lederholder (rund): 16 mm
Materiale (lederholder): Rustfrit
Længde: 1030 mm
Isoleringslængde: 945 mm
Klemmeområde (rør): 40-60 mm (1 1/4-2")
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 16 1030 RS40.60 V2A
artikelnr.: 106228
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	1030 mm
Isoleringslængde (l2)	945 mm
Klemmeområde (rør)	40-60 mm (1 ¹/₄-2")
Temperaturområde	-50 °C ... +100 °C
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	1030 mm
Isoleringslængde (l2)	945 mm
Klemmeområde (rør)	40-60 mm (1 ¹/₄-2")
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Materiale (befæstigelseselement)	Rustfrit
Udførelse	UV-stabiliseret og vejrresistent
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106228 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106228 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106245 DIDH 16 530 SB50.300 V2A

GTIN 4013364100336, Zolltarifnr. (EU): 85389099, Bruttogewicht: 561.40 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med stangholder, længde 530 mm NIRO
DEHNiso-afstandsholder til fastgørelse af indfangerstænger
f.eks. på rør eller master
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
i kombination med en indfangerstang 16/10 mm
(frilængde 2,0 m/Indspændingsafstand 0,5 til 1,0 m).
Lederholder (rund): 16 mm
Materiale (lederholder): Rustfrit
Længde: 530 mm
Isoleringslængde: 445 mm
Klemmeområde (rør): 50-300 mm
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 16 530 SB50.300 V2A
artikelnr.: 106245
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	530 mm
Isoleringslængde (l2)	445 mm
Klemmeområde (rør)	50-300 mm
Temperaturområde	-50 °C ... +100 °C
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	530 mm
Isoleringslængde (l2)	445 mm
Klemmeområde (rør)	50-300 mm
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Materiale (befæstigelseselement)	Rustfrit
Udførelse	UV-stabiliseret og vejrresistent
Mål (bånd) (b x t)	25 x 0,3 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106245 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106245 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106246 DIDH 16 690 SB50.300 V2A

GTIN 4013364098954, Zolltarifnr. (EU): 85389099, Bruttogewicht: 608.10 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med stangholder, længde 690 mm NIRO
DEHNiso-afstandsholder til fastgørelse af indfangerstænger
f.eks. på rør eller master
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
i kombination med en indfangerstang 16/10 mm
(frilængde 2,0 m/Indspændingsafstand 0,5 til 1,0 m).
Lederholder (rund): 16 mm
Materiale (lederholder): Rustfrit
Længde: 690 mm
Isoleringslængde: 605 mm
Klemmeområde (rør): 50-300 mm
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 16 690 SB50.300 V2A
artikelnr.: 106246
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	690 mm
Isoleringslængde (l2)	605 mm
Klemmeområde (rør)	50-300 mm
Temperaturområde	-50 °C ... +100 °C
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	690 mm
Isoleringslængde (l2)	605 mm
Klemmeområde (rør)	50-300 mm
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Materiale (befæstigelseselement)	Rustfrit
Udførelse	UV-stabiliseret og vejrresistent
Mål (bånd) (b x t)	25 x 0,3 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106246 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106246 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106248 DIDH 16 1030 SB50.300 V2A

GTIN 4013364100343, Zolltarifnr. (EU): 85389099, Bruttogewicht: 762.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med stangholder, længde 1030 mm NIRO
DEHNiso-afstandsholder til fastgørelse af indfangerstænger
f.eks. på rør eller master
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
i kombination med en indfangerstang 16/10 mm
(frilængde 2,0 m/Indspændingsafstand 0,5 til 1,0 m).
Lederholder (rund): 16 mm
Materiale (lederholder): Rustfrit
Længde: 1030 mm
Isoleringslængde: 945 mm
Klemmeområde (rør): 50-300 mm
Temperaturområde: -50 °C ... +100 °C
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 16 1030 SB50.300 V2A
artikelnr.: 106248
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	1030 mm
Isoleringslængde (l2)	945 mm
Klemmeområde (rør)	50-300 mm
Temperaturområde	-50 °C ... +100 °C
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	16 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	1030 mm
Isoleringslængde (l2)	945 mm
Klemmeområde (rør)	50-300 mm
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	Toskruet overligger
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	ZG
Materiale (befæstigelseselement)	Rustfrit
Udførelse	UV-stabiliseret og vejrresistent
Mål (bånd) (b x t)	25 x 0,3 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106248 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106248 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106160 DIDH 8 675 KT V2A GFK

GTIN 4013364092938, Zolltarifnr. (EU): 85389099, Bruttogewicht: 286.50 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med lederholder DEHNgrip længde 675 mm NIRO
DEHNiso-afstandsholder til ringledere
monteret i betonsokkel med kileteknik til overholdelse af
separationsafstanden til elektrisk ledende dele iht. DIN
EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
DEHNiso-afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 176 km/t.
Lederholder (rund): 8 mm
Materiale (lederholder): Rustfrit
Længde: 675 mm
Isoleringslængde: 590 mm
Temperaturområde: -50 °C ... +100 °C
Maks. vindstyrke (sokkel 8,5 kg, holderafstand 1000 mm, Al Ø8 mm): 104 km/t
Maks. vindstyrke (sokkel 17 kg, holderafstand 1000 mm, Al Ø8 mm): 176 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 8 675 KT V2A GFK
artikelnr.: 106160
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	8 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	675 mm
Isoleringslængde (l2)	590 mm
Temperaturområde	-50 °C ... +100 °C
Maks. vindstyrke (sokkel 8,5 kg, holderafstand 1000 mm, Al Ø8 mm)	104 km/t
Maks. vindstyrke (sokkel 17 kg, holderafstand 1000 mm, Al Ø8 mm)	176 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	8 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	675 mm
Isoleringslængde (l2)	590 mm
Henvisning	Stående indfangersystem til forstørret separationsafstand, betonsokkel med kileteknik
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Løs
Stang- / lederholder	DEHNgrip
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	Al
Udførelse	UV-stabiliseret og vejrresistent
Maks. vindstyrke (sokkel 8,5 kg, holderafstand 1000 mm, Al Ø8 mm)	104 km/t
Maks. vindstyrke (sokkel 17 kg, holderafstand 1000 mm, Al Ø8 mm)	176 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106150 DIDH 6.10 675 MMV KT V2A GFK

GTIN 4013364092914, Zolltarifnr. (EU): 85389099, Bruttogewicht: 340.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNiso-afstandsholder med MMV-klemme 675 mm lang NIRO
DEHN-afstandsholder med MMV-klemme, fast lederføring
f.eks. krydspunkter ved ringledere
monteret i betonsokkel med kileteknik til overholdelse af
separationsafstanden til elektrisk ledende dele iht
DIN EN 62305-3 (VDE 0185-305-3)
Afstandsstang (isoleringsområde) af glasfiberforstærket
plast (GFK) Ø16 mm,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret.
DEHNiso-afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 176 km/t.
Lederholder (rund): 6-10 mm
Materiale (lederholder): Rustfrit
Længde: 675 mm
Isoleringslængde: 590 mm
Temperaturområde: -50 °C ... +100 °C
Maks. vindstyrke (sokkel 8,5 kg, holderafstand 1000 mm, Al Ø8 mm): 104 km/t
Maks. vindstyrke (sokkel 17 kg, holderafstand 1000 mm, Al Ø8 mm): 176 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: DIDH 6.10 675 MMV KT V2A GFK
artikelnr.: 106150
eller tilsvarende

Zertifikate

Technische Daten

Lederholder (rund)	6-10 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	675 mm
Isoleringslængde (l2)	590 mm
Temperaturområde	-50 °C ... +100 °C
Maks. vindstyrke (sokkel 8,5 kg, holderafstand 1000 mm, Al Ø8 mm)	104 km/t
Maks. vindstyrke (sokkel 17 kg, holderafstand 1000 mm, Al Ø8 mm)	176 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Lederholder (rund)	6-10 mm
Materiale (lederholder)	Rustfrit
Længde (l1)	675 mm
Isoleringslængde (l2)	590 mm
Henvisning	Stående indfangersystem til forstørret separationsafstand, betonsokkel med kileteknik
Diameter Ø (afstandsstykke)	16 mm
Farve (afstandsstykke)	Lys grå (RAL 7035) ●
Lederføring	Fast
Stang- / lederholder	MMV-klemme
Materiale (afstandsstykke)	GFK
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Materiale (befæstigelsesbøsning)	Al
Udførelse	UV-stabiliseret og vejrresistent
Maks. vindstyrke (sokkel 8,5 kg, holderafstand 1000 mm, Al Ø8 mm)	104 km/t
Maks. vindstyrke (sokkel 17 kg, holderafstand 1000 mm, Al Ø8 mm)	176 km/t
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNiso-afstandsholder

Details

Med stangholder og befæstigelsesplade

Art.-Nr. 106115 DIDH 16 530 BP V2A GFK

Sie müssen angemeldet sein um 106115.stp herunterzuladen.

Sie müssen angemeldet sein um 106115.igs herunterzuladen.

Sie müssen angemeldet sein um 106115.jt herunterzuladen.

Sie müssen angemeldet sein um 106115.dwg herunterzuladen.

Sie müssen angemeldet sein um 106115m_D.dxf herunterzuladen.

Artikel 106115 wurde zum Merkzettel hinzugefügt.

Artikel 106115 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106120 DIDH 16 690 BP V2A GFK

Sie müssen angemeldet sein um 106120.stp herunterzuladen.

Sie müssen angemeldet sein um 106120.igs herunterzuladen.

Sie müssen angemeldet sein um 106120.jt herunterzuladen.

Sie müssen angemeldet sein um 106120.dwg herunterzuladen.

Sie müssen angemeldet sein um 106115m_D.dxf herunterzuladen.

Artikel 106120 wurde zum Merkzettel hinzugefügt.

Artikel 106120 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106123 DIDH 16 1030 BP V2A GFK

Sie müssen angemeldet sein um 106123.stp herunterzuladen.

Sie müssen angemeldet sein um 106123.igs herunterzuladen.

Sie müssen angemeldet sein um 106123.jt herunterzuladen.

Sie müssen angemeldet sein um 106123.dwg herunterzuladen.

Sie müssen angemeldet sein um 106115m_D.dxf herunterzuladen.

Artikel 106123 wurde zum Merkzettel hinzugefügt.

Artikel 106123 wurde zum Warenkorb hinzugefügt.

Med lederholder og befæstigelsesplade

Art.-Nr. 106090 DIDH 7.10 530 BP V2A GFK

Sie müssen angemeldet sein um 106090.stp herunterzuladen.

Sie müssen angemeldet sein um 106090.igs herunterzuladen.

Sie müssen angemeldet sein um 106090.jt herunterzuladen.

Sie müssen angemeldet sein um 106090.dwg herunterzuladen.

Sie müssen angemeldet sein um 106090m_D.dxf herunterzuladen.

Artikel 106090 wurde zum Merkzettel hinzugefügt.

Artikel 106090 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106100 DIDH 7.10 690 BP V2A GFK

Sie müssen angemeldet sein um 106100.stp herunterzuladen.

Sie müssen angemeldet sein um 106100.igs herunterzuladen.

Sie müssen angemeldet sein um 106100.jt herunterzuladen.

Sie müssen angemeldet sein um 106100.dwg herunterzuladen.

Sie müssen angemeldet sein um 106090m_D.dxf herunterzuladen.

Artikel 106100 wurde zum Merkzettel hinzugefügt.

Artikel 106100 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106105 DIDH 7.10 1030 BP V2A GFK

Sie müssen angemeldet sein um 106105.stp herunterzuladen.

Sie müssen angemeldet sein um 106105.igs herunterzuladen.

Sie müssen angemeldet sein um 106105.jt herunterzuladen.

Sie müssen angemeldet sein um 106105.dwg herunterzuladen.

Sie müssen angemeldet sein um 106090m_D.dxf herunterzuladen.

Artikel 106105 wurde zum Merkzettel hinzugefügt.

Artikel 106105 wurde zum Warenkorb hinzugefügt.

Med afstandsholder med rørbøjle

Art.-Nr. 106225 DIDH 16 530 RS40.60 V2A

Sie müssen angemeldet sein um 106225.stp herunterzuladen.

Sie müssen angemeldet sein um 106225.igs herunterzuladen.

Sie müssen angemeldet sein um 106225.jt herunterzuladen.

Sie müssen angemeldet sein um 106225.dwg herunterzuladen.

Sie müssen angemeldet sein um 106225m_D.dxf herunterzuladen.

Artikel 106225 wurde zum Merkzettel hinzugefügt.

Artikel 106225 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106226 DIDH 16 690 RS40.60 V2A

Sie müssen angemeldet sein um 106226.stp herunterzuladen.

Sie müssen angemeldet sein um 106226.igs herunterzuladen.

Sie müssen angemeldet sein um 106226.jt herunterzuladen.

Sie müssen angemeldet sein um 106226.dwg herunterzuladen.

Sie müssen angemeldet sein um 106225m_D.dxf herunterzuladen.

Artikel 106226 wurde zum Merkzettel hinzugefügt.

Artikel 106226 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106228 DIDH 16 1030 RS40.60 V2A

Sie müssen angemeldet sein um 106228.stp herunterzuladen.

Sie müssen angemeldet sein um 106228.igs herunterzuladen.

Sie müssen angemeldet sein um 106228.jt herunterzuladen.

Sie müssen angemeldet sein um 106228.dwg herunterzuladen.

Sie müssen angemeldet sein um 106225m_D.dxf herunterzuladen.

Artikel 106228 wurde zum Merkzettel hinzugefügt.

Artikel 106228 wurde zum Warenkorb hinzugefügt.

Med afstandsholder med rørbøjle (bånd)

Art.-Nr. 106245 DIDH 16 530 SB50.300 V2A

Sie müssen angemeldet sein um 106245.stp herunterzuladen.
