Art.-Nr. 961140 DBM 1 440

GTIN 4013364116269, Zolltarifnr. (EU): 85363090, Bruttogewicht: 592.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNbloc Maxi 1 440
Enpolet, koordineret lynstrømsafleder, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 440
artikelnr.: 961140
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Godkendelser	UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	400 V
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	760 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelfobindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', N/PEN) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, N/PEN) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL, CSA
Udvidede tekniske data:	Brug i hovedtavler med prospektive kortslutningsstrømme på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrømme	up to 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 0,2 s)	500 A gG
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 5 s)	250 A gG

Artikel 961140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961145 DBM 1 440 FM

GTIN 4013364116276, Zolltarifnr. (EU): 85363090, Bruttogewicht: 601.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

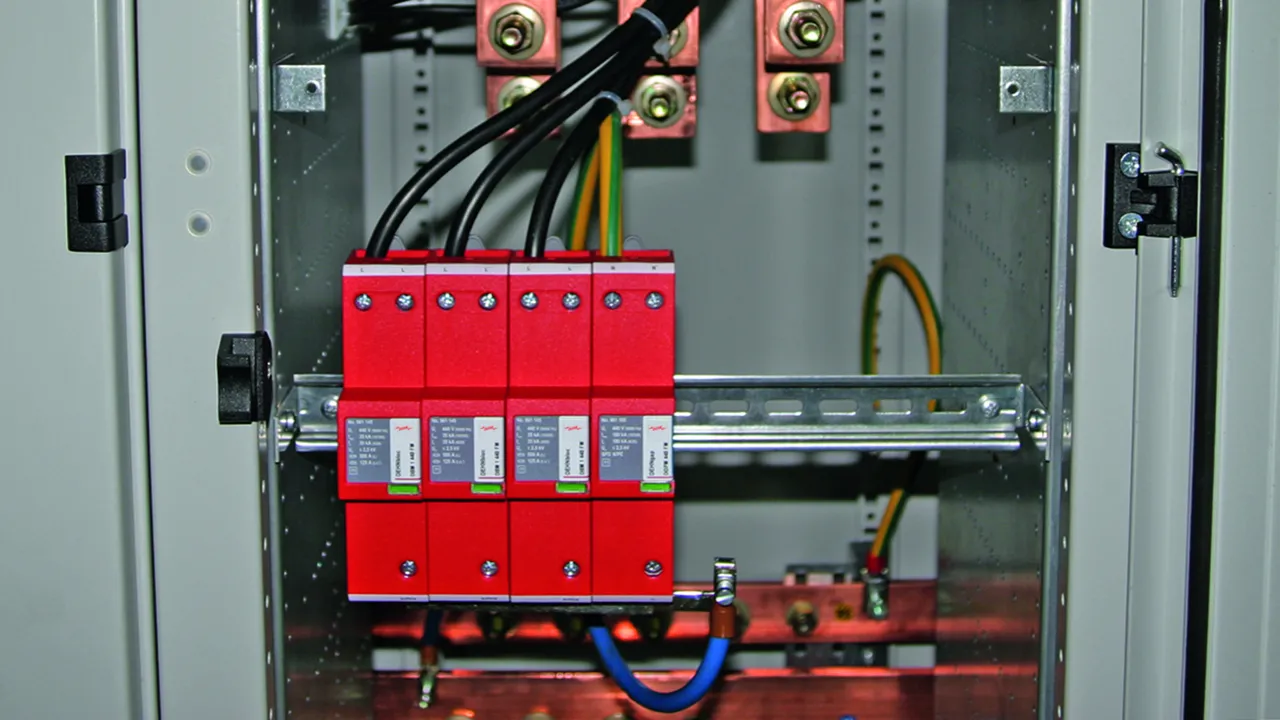

Koordineret lynstrømsafleder DEHNbloc Maxi 1 440 FM
Enpolet, koordineret lynstrømsafleder, bredde 2TE
Afleder type 1 iht. EN 61643-11
med fjernmeldekontakt
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 440 FM
artikelnr.: 961145
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Godkendelser	UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	400 V
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	760 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelfobindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', N/PEN) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, N/PEN) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	Til brug i hovedtavler med potentiel kortslutningsstrøm på mere end 50 kA_eff (Testet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrømme	op til 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 0,2 s)	500 A gG
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 5 s)	250 A gG

Artikel 961145 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961145 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961175 DBM 1 760 FM

GTIN 4013364116283, Zolltarifnr. (EU): 85363090, Bruttogewicht: 589.80 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNbloc Maxi 1 760 FM
Enpolet, koordineret lynstrømsafleder, bredde 2TE
Afleder type 1 iht. EN 61643-11
med fjernmeldekontakt
RADAX-flow-gnistgabteknologi til
følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 760 V AC
Beskyttelsesniveau: <= 4 kV
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne op til 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 760 FM
artikelnr.: 961175
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	760 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 4 kV
Max. for-sikring (L) op til I_K= 25 kA_eff(t_a≤ 5 s)	250 A gG
Godkendelser	UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	690 V
Max. driftsspænding AC (U_C )	760 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	25 kA
Restspænding (U_P )	≤ 4 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 25 kA_eff(t_a≤ 5 s)	250 A gG
Max. for-sikring (L) ved I_K> 25 kA_eff	100 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	1320 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelfobindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, 9) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 961175 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961175 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961148 DBM 1 440 SN1885 FM

GTIN 4013364475953, Zolltarifnr. (EU): 85363090, Bruttogewicht: 601.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: DBM 1 440 SN1885 FM
artikelnr.: 961148
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	400 V
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	760 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelfobindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', N/PEN) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, N/PEN) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Ingen reaktion i kombination med BCO ML2 MVG 230	op til 1500 V AC
DBM 440 FM SN1885 i kombination med BCO ML2 MVG 230
Permanent interferensspænding iht. Ril 819.0804	250 V
Driftsfrekvent holdespænding (iht. DIN EN 62561-3) eller korttidsinterferensspænding iht. Ril 819.0804	1500 V_eff
Galvanisk adskillelse mod jord	Ja / Lækstrømfri
Isolationsmodstand	> 1 GOhm ved 1000 V DC
Beskyttelsesniveau (ved I_n = 3 kA) (U_P )	3,25 kV

Artikel 961148 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961148 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

DEHNbloc Maxi 440 / 760

Details

DEHNbloc Maxi 1 440 (FM)

Art.-Nr. 961140 DBM 1 440

Wellenbrecher-Funktion

Artikel 961140 wurde zum Merkzettel hinzugefügt.

Artikel 961140 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961145 DBM 1 440 FM

Wellenbrecher-Funktion

Artikel 961145 wurde zum Merkzettel hinzugefügt.

Artikel 961145 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 1 760 FM

Art.-Nr. 961175 DBM 1 760 FM

Wellenbrecher-Funktion

Artikel 961175 wurde zum Merkzettel hinzugefügt.

Artikel 961175 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 1 440 SN1885 FM

Art.-Nr. 961148 DBM 1 440 SN1885 FM

Wellenbrecher-Funktion

Artikel 961148 wurde zum Merkzettel hinzugefügt.

Artikel 961148 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 440 / 760

Details

DEHNbloc Maxi 1 440 (FM)

Art.-Nr. 961140 DBM 1 440

Sie müssen angemeldet sein um 961140.stp herunterzuladen.

Sie müssen angemeldet sein um 961140.igs herunterzuladen.

Sie müssen angemeldet sein um 961140.jt herunterzuladen.

Sie müssen angemeldet sein um 961140.dwg herunterzuladen.

Sie müssen angemeldet sein um 961140m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961140.wspak herunterzuladen.

Sie müssen angemeldet sein um 961175_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 961140 wurde zum Merkzettel hinzugefügt.

Artikel 961140 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961145 DBM 1 440 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961145m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961145.wspak herunterzuladen.

Sie müssen angemeldet sein um 961175_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 961145 wurde zum Merkzettel hinzugefügt.

Artikel 961145 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 1 760 FM

Art.-Nr. 961175 DBM 1 760 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961145m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961175.wspak herunterzuladen.

Sie müssen angemeldet sein um 961175_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 961175 wurde zum Merkzettel hinzugefügt.

Artikel 961175 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 1 440 SN1885 FM

Art.-Nr. 961148 DBM 1 440 SN1885 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961145m_E.dxf herunterzuladen.

Wellenbrecher-Funktion

Artikel 961148 wurde zum Merkzettel hinzugefügt.

Artikel 961148 wurde zum Warenkorb hinzugefügt.
