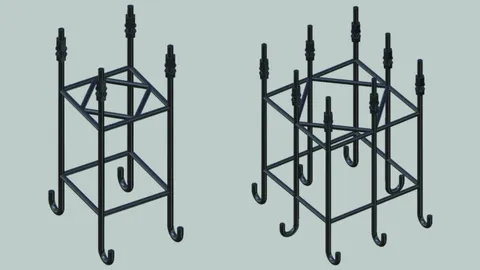

Anker til betonfundament støbt på stedet

Til indstøbning i beton med gevindbolte, som passer til teleskop-lynbeskyttelsesmastens flangeplade.
Yderligere detaljer om teleskopsystemet, fundamentet og opførelsen findes i installationsinstruktionerne.

Lille

Til mast i højden 13,35 til 19,35 m over jordniveau (art.-nr. 103 013 / 103 016 / 103 019).
Flangeplade 400 x 400 mm.

1 Produkt

Art.-Nr. 103040 AKO TBM FP400

GTIN 4013364129894, Zolltarifnr. (EU): 73089098, Bruttogewicht: 22.90 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 103040.stp

      Sie müssen angemeldet sein um 103040.stp herunterzuladen.

      Login
    • 103040.igs

      Sie müssen angemeldet sein um 103040.igs herunterzuladen.

      Login
    • 103040.jt

      Sie müssen angemeldet sein um 103040.jt herunterzuladen.

      Login
    • 103040.dwg

      Sie müssen angemeldet sein um 103040.dwg herunterzuladen.

      Login
    • 103040m_D.dxf

      Sie müssen angemeldet sein um 103040m_D.dxf herunterzuladen.

      Login

Materiale: Stål
Mål: 472 x 324 x 870 mm
Udførese (gevindbolte): 4x M24 (300 x 300 mm)

fabrikat: DEHN
Type: AKO TBM FP400
artikelnr.: 103040
eller tilsvarende



Technische Daten

Materiale Stål
Mål 472 x 324 x 870 mm
Udførese (gevindbolte) 4x M24 (300 x 300 mm)

Artikel 103040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Stor

Til mast i højden 22,35 og 24,85 m over jordniveau (art.-nr. 103 013 / 103 016 / 103 019).
Flangeplade 565 x 565 mm.

1 Produkt

Art.-Nr. 103041 AKO TBM FP565

GTIN 4013364129900, Zolltarifnr. (EU): 73089098, Bruttogewicht: 38.00 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 103041.stp

      Sie müssen angemeldet sein um 103041.stp herunterzuladen.

      Login
    • 103041.igs

      Sie müssen angemeldet sein um 103041.igs herunterzuladen.

      Login
    • 103041.jt

      Sie müssen angemeldet sein um 103041.jt herunterzuladen.

      Login
    • 103041.dwg

      Sie müssen angemeldet sein um 103041.dwg herunterzuladen.

      Login
    • 103041m_D.dxf

      Sie müssen angemeldet sein um 103041m_D.dxf herunterzuladen.

      Login

Materiale: Stål
Mål: 662 x 662 x 870 mm
Udførese (gevindbolte): 8x M24 (490 x 490 mm)

fabrikat: DEHN
Type: AKO TBM FP565
artikelnr.: 103041
eller tilsvarende



Technische Daten

Materiale Stål
Mål 662 x 662 x 870 mm
Udførese (gevindbolte) 8x M24 (490 x 490 mm)

Artikel 103041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
