Teleskop-lynbeskyttelsesmast med skruefundament

Indfangermast til beskyttelse mod direkte lynnedslag ved specielle anlæg som f.eks. biogasanlæg, solcelleanlæg på frie områder.
Masterne opføres i skruefundament.
Der er ikke behov for yderligere gravearbejde eller fundering.
Skruefundamentet skrues uden særlige forberedelser ned i det naturlige underlag og fastgøres yderligere med jordspyd.

Til yderligere fastgørelse skal der bruges 3 jordspyd Ø20 mm længde 1500 mm (varenr. 620 151) for hvert skruefundament. Disse skal bestilles separat.

Indfangermasterne er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Disse beregninger er baseret på et pressetryk på 0,02 kN/cm2 for det naturlige underlag (f.eks. ler, sand, grus, middel tæthed).

Komponenter:
– Indfangermast af St/tZn og Al tilspidset Ø70/60/40 mm
– Indfangerstang af Al Ø22/16/10 mm længde 2500 mm eller NIRO Ø10 mm længde 1000 mm
– Skruefundament af St/tZn længde 800 mm med stivere 530 mm lange og låseskruer M10 med låsemøtrik
– Jordtilslutningslaske borehul Ø11 mm

Fordele:
– Let opstilling på grund af tilspidset konstruktion af St/tZn og Al
– Hvis det er nødvendigt, kan indfangermasten let tages ud af skruefundamentet og flyttes

6 Produkte

Art.-Nr. 103121 TBM 6M SCFU STTZN AL

GTIN 4013364112711, Zolltarifnr. (EU): 85389099, Bruttogewicht: 33.00 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 103121.stp

      Sie müssen angemeldet sein um 103121.stp herunterzuladen.

      Login
    • 103121.igs

      Sie müssen angemeldet sein um 103121.igs herunterzuladen.

      Login
    • 103121.jt

      Sie müssen angemeldet sein um 103121.jt herunterzuladen.

      Login
    • 103121.dwg

      Sie müssen angemeldet sein um 103121.dwg herunterzuladen.

      Login
    • 103121m_D.dxf

      Sie müssen angemeldet sein um 103121m_D.dxf herunterzuladen.

      Login

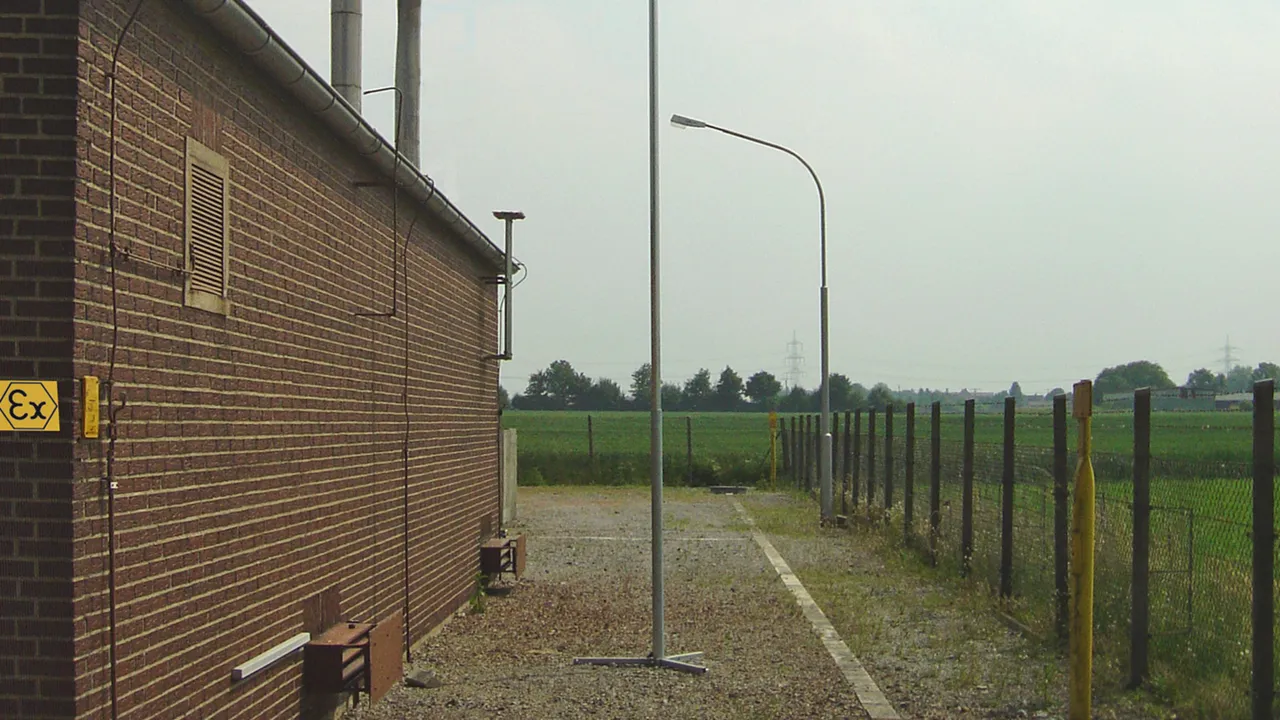

Teleskop-lynbeskyttelsesmast med skruefundament, højde 6.000 mm
Teleskop-lynbeskyttelsesmast med skruefundament
til beskyttelse mod direkte lynnedslag ved
specielle anlæg som f.eks. biogasanlæg, solcelleanlæg på frie områder.
Der er ikke behov for yderligere gravearbejde eller fundering.
Skruefundamentet skrues uden særlig forberedelse
ned i det naturlige underlag
og fastgøres yderligere med jordspyd.
Til yderligere fastgørelse skal der for hvert
skruefundament bruges 3 jordspyd Ø20 mm længde
1500 mm (varenr. 620 151) (skal bestilles separat).
Teleskop-lynbeskyttelsesmasterne med skruefundament er iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensionerede til en
en vindstyrke på maks. 229 km/t.
Materiale: St/tZn / Al / Rustfrit
Højde over niveau: 6000 mm
Standard: DIN EN 62561-(1+2)

fabrikat: DEHN
Type: TBM 6M SCFU STTZN AL
artikelnr.: 103121
eller tilsvarende
